康茂盛机电气缸选择要点
? 符合
ISO 15552 标准
? 多工位系统
与传输
通过运动
循环滚珠丝杠
? 连接的可能性
电机并列或并联
6E 系列气缸是机械式的
带杆的线性执行器，其中
由电机产生的旋转运动，
转化为直线运动
通过循环滚珠丝杠。
6E 系列有 6 种尺寸可供选择
基于 ISO 15552 的尺寸
标准，因此可以使用
气动安装附件
? 大范围电机
气缸配有磁铁
这使得可以使用外部
磁性接近开关（系列
CST 和 CSH），允许像这样的操作
归位或额外行程读数
执行。 6E 系列配备
与特定的接口套件，这使得
可以连接电机，两者
在直线和平行。 高精度和
易于安装使 6E 系列成为
不同应用的解决方案，
特别适用于多位置系统
接口
? 预润滑
（免维护）
? 高定位重复性
? 减小轴向间隙
? 使用可能性
磁传感器
? 集成防旋转
杆系统
? IP40 / IP65
? 固定范围广
建造
设计
手术

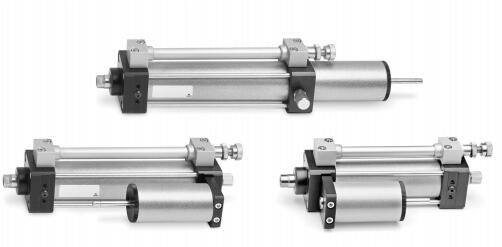

带循环滚珠丝杠的机电气缸
带有基于 ISO 15552 标准的滚丝螺钉的型材
具有高精度直线运动的多位置执行器
与 CSH 和 CST 型传感器三侧的外部传感器插槽一起使用
配件
? 与 45 系列兼容
防转导向装置
高科技聚合体中的抗摩擦垫具有抗旋转功能
安装前/后法兰，带脚，带前/后/旋转耳轴
直线和平行安装电机
工作温度
贮存温度
0°C ÷ 50°C
-20°C ÷ 80°C
防护等级 IP40 / IP65
尺寸
行程（小 - ）
32、40、50、63、80、100
100 ÷ 1500 毫米
润滑 不需要。 对气缸进行预润滑。
限度。 扭转反弹
重复性
占空比
旋转播放
0.02 毫米
± 0.02
± 0.4°
康茂盛机电气缸选择要点
功能特点：
1）意大利康茂盛机电气缸采用滚珠丝杠传动结构，将旋转运动转化为直线运动，定位重复性达±0.02 mm，满足精密装配需求。
2）预润滑设计实现免维护运行，在0~50°C工作温度下可连续运行10万公里无需补充润滑脂。
3）内置防旋转系统，杆端扭转反弹角≤±0.4°，适应侧向负载场景。
4）提供IP40/IP65两种防护等级，粉尘环境或喷淋工况均可选配。
5）兼容CSH/CST型磁性接近开关，三侧传感器槽支持行程终点与中间位置检测。
6）接口套件支持电机直线与并联安装，多工位系统通过循环滚珠丝杠实现同步运动。
适用范围：
1）多位置精密定位系统，如电子元件组装线的多工位分拣台。
2）需要高重复性（±0.02 mm）的实验室自动化移液平台。
3）食品饮料包装线中需要防锈、免润滑的推料动作。
4）汽车零部件生产线的压装与检测工位，要求低轴向间隙。
5）半导体晶圆搬运机构，对防扭转和洁净度（IP65选型）有严格要求。
与其他产品对比：
| 对比项目 | 意大利康茂盛机电气缸 | 传统气动缸 | 普通丝杠电动缸 |
|----------|----------------------|------------|----------------|
| 重复定位精度 | ±0.02 mm | ±0.5~1 mm（受气压波动影响） | ±0.05~0.1 mm |
| 防旋转能力 | 集成式防转杆，扭转反弹±0.4° | 需外置导向杆 | 部分无防转，需加外部导轨 |
| 维护成本 | 预润滑免维护，10万公里 | 需定期更换密封件、添加润滑油 | 需定期更换润滑脂，约5000小时 |
| 速度控制 | 伺服/步进电机闭环控制 | 节流阀开环控制 | 电机闭环控制 |
| 安装灵活性 | 兼容ISO 15552附件，支持45系列防转导向 | 安装附件少，防转需额外工装 | 安装尺寸非标，附件选择有限 |
| 防护等级 | IP40/IP65可选 | 通常IP54 | IP40常见 |
核心优势：
1）意大利康茂盛机电气缸基于ISO 15552标准型材，可直接沿用气动缸的安装附件（法兰、耳轴、脚架），无需重新设计机架，缩短集成周期。
2）高刚性滚珠丝杠配合预压螺母，轴向间隙≤0.02 mm，在500mm/s高速往复时仍保持平稳。
3）电机接口标准化，支持安川、西门子、松下等主流伺服电机直连或平行安装，降低电气调试难度。
4）内置磁环与传感器槽，实现原位与中途位置检测，无需外接限位开关，减少接线故障点。
5）防旋转杆集成高强度聚合物摩擦垫，在承受0.5 Nm侧向扭矩时仍能保持导向精度。
选型与使用注意事项：
1）根据负载质量计算所需推力：F = (m × a) + 外部阻力，安全系数取1.3，确保在最大速度下不丢步。
2）行程选择：标准范围100~1500 mm，超过1500 mm需评估滚珠丝杠的临界转速与弯曲变形。
3）环境温度超50°C时需选配高温润滑脂，否则缩短丝杠寿命。
4）电机安装方式：优先选用直线串联，可减小整体宽度；平行安装需确认接口套件扭矩传递能力（最大容许扭矩与所选型号对应）。
5）磁开关安装：传感器槽间距26 mm（32/40缸径）或32 mm（50/63/80/100缸径），开关须选用匹配的M8/M12接头。
6）防护等级选择：有切屑液或高压水冲洗环境须选IP65，并加装波纹管护套保护丝杠。
常见问题解答：
1）机电气缸在断电后是否会滑动？
断电时若丝杠为自锁型（梯形丝杠），电动缸可保持位置；若为滚珠丝杠且无制动器，则需外接断电保持装置或使用带电磁制动电机。康茂盛6E系列支持客户加装制动器接口。
2）如何检测丝杠磨损？
建议每运行2000小时用量表测量反向间隙，若超过0.05 mm应更换丝杠螺母；同时观察驱动电机电流是否异常升高（正常值偏差±15%以内）。
3）能否在垂直安装时使用？
可以，但必须选用带制动电机，或在丝杠端增加弹簧制动器；垂直负载下推荐在缸体底部加装缓冲垫，防止断电失控冲击。
4）多工位同步传动时如何保证位置一致性？
使用同一驱动器控制多台气缸的电机，并通过编码器反馈进行电子齿轮比匹配；机械上可通过循环滚珠丝杠实现刚性同步，各轴位置偏差≤0.1 mm。
5）库存备件应重点关注哪些部件？
建议备1组滚珠丝杠螺母副（长寿命件但需预防意外损坏）、3只磁性开关（易损耗件）、以及对应缸径的密封圈套件（用于超期运行后的保养）。
