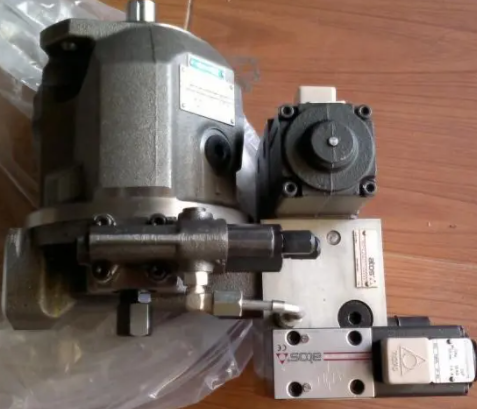

意大利ATOS阿托斯叶片泵 PFE-31036-1DT工作原理
阿托斯ATOS叶片泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在着偏心。叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。
ATOS叶片泵的作用原理和单作用叶片泵相似，不同之处只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成，且定子和转子是同心的。在图示转子顺时针方向旋转的情况下，密封工作腔的容积在左上角和右下角处逐渐增大，为吸油区，在左下角和右上角处逐渐减小，为压油区；吸油区和压油区之间有一段封油区把它们隔开。这种泵的转子每转一转，每个密封工作腔完成吸油和压油动作各两次，所以称为双作用叶片泵。
意大利ATOS液压泵是液压系统的动力元件，其功用是给液压系统提供压力油，从能量转换角度讲，它将是原动机（如发动机）输出的机械能转换为便于输送的液体的压力能。液压马达则属于执行元件，它能将输入液体的压力能转换为输出轴转动的机械能，用来拖动负载做功。根据结构形式，意大利ATOS液压泵与液压马达具体可分为齿轮式、叶片式、柱塞式等类型。
型号列举
PFED-43029/028/1DVO 20
PFED-43029/028/1DVO 20
PFED-43029/028/1DVO 20
PFED-43037/016/1DTA
PFED-43037/016/1DTA
PFED-43037/016/1DTA
PFED-43029/028/1DVO 20
PFED-43029/016/1SWO
PFED-43029/016/1DWO 20
PFE-52110/3DT 31
PFE-52090/3DT 31
PFE-51150/3DV
PFE-51150/1DT
PFE-51129/1DT
PFE-51110/3DT 23
PFE-51110/1DU 23
PFED-43037/016/3SUO 20
PFED-43037/016/3SUO 20
PFED-43037/016/3SUO 20
PFED-43037/022/1DVO 20
PFED-43037/022/1DVO 20
PFED-43037/022/1DVO 20
PFED-43045/028/1DTO 20
PFED-43045/028/1DTO 20
PFED-43045/028/1DTO 20
意大利ATOS阿托斯叶片泵 PFE-31036-1DT工作原理
