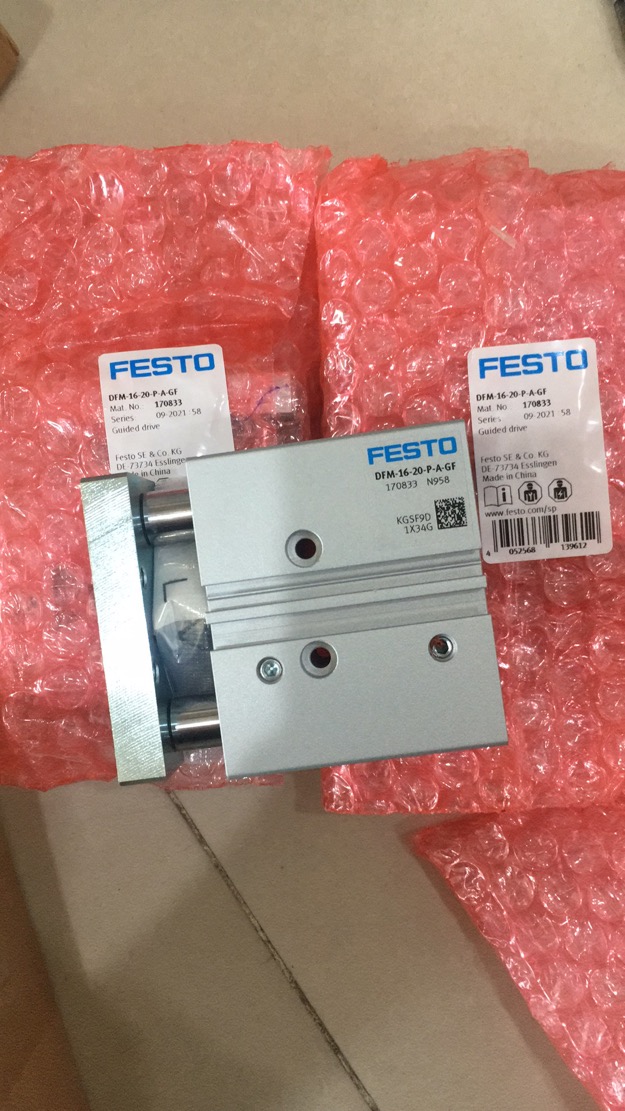

浏览FESTO费斯托导向气缸完整资料
DFM-25-50-B-P-A-GF-AJ产品特征
气缸和导向单元在同一壳体内，空间紧凑，安装时间少；
有多种可选气源口，多种安装选项；
气缸抗扭转性能好，结构坚固，免维修；
扭转和侧向力抗性高，带滑动轴承导轨，提供高刚性的大直径导杆和滑动轴承套，带循环滚珠轴承导轨使用附在应用场合；
派生型多样化，终端可调，液压缓冲，带可调缓冲PPV。
FESTO气缸使用方法: .
气缸的正常工作条件:介质、环境温度-般为5~60摄氏度， 工作压力-般为0.1~1mpa, 普通气缸速度范围为50~500mm/
s。
安装前，应经空载试运动实验,运动正常及不漏气方可使用。
驱动气缸的压缩空气必须清洁、水份少、为此在气动系统回路中必须使用分水过滤器。
安装的气源进口处需设置油雾器，利于工作中的润滑，气缸的合理润滑极为重要，往往因润滑不好而产生爬行，甚至不能正
安装时，要注意动作方向，活塞杆不允许承受偏心负载或横向负载。
不要使用满行程,特别是活塞杆伸出时，不要使活塞与缸盖相碰撞，否则容易引起气缸零件的损坏。
行程
20 mm ... 400 mm
活塞直径
25 mm
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
0 - 无耐腐蚀能力
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
环境温度
-20 °C ... 120 °C
工作模式，驱动单元
联接板
缓冲
两端带弹性缓冲环/垫
气动缓冲，两端可调
液压缓冲器，灵活的特性曲线
安装位置
可选
导轨
滑动轴承导轨
循环滚珠轴承导轨
结构特点
导轨
位置检测
通过接近开关
派生型
耐高温密封件，高 120 °C
工作压力
0.15 MPa ... 1 MPa
工作压力
1.5 bar ... 10 bar
端位的冲击能量
0.15 J ... 0.3 J
6 bar 时的理论力值，返回行程
247 N
6 bar 时的理论力值，前进行程
295 N
备用接口
查看产品图纸
气动接口
G1/8
材料说明
RoHS 合规
盖子材料
精制铝合金
密封件材料
NBR
外壳材料
精制铝合金
活塞杆材料
高合金不锈钢
工作模式
双作用
CE 认证（见合格声明）
符合欧盟防爆指令 (ATEX)
CE 标记（见合格声明）
根据 UK EX 指令
防爆
Zone 1 (ATEX)
Zone 2 (ATEX)
ATEX 气体类别
II 2G
气体防爆阻燃类型
Ex h IIC T4 Gb
防爆环境温度
-20°C <= Ta <= +70°C
