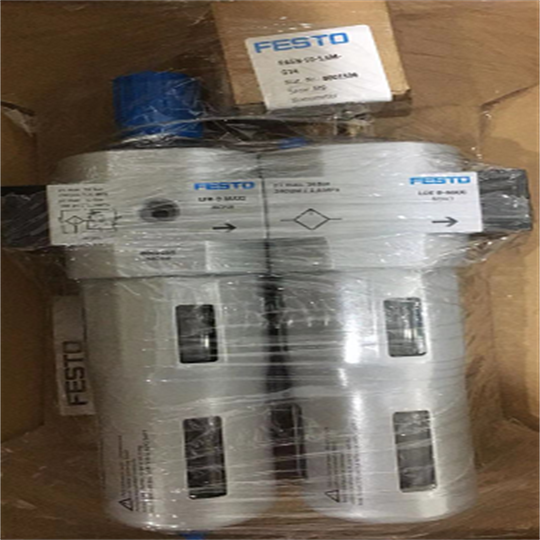

德国FESTO的气源处理组合装置（三联件）
LFR-1/4-D-MIDI-KF的基本简介
气源处理三联件使用说明:
1、过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。
2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。旋转钮向右为调高
出口压力，向左旋转为调低出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。
3、给油器的使用方法:给油器使用JISK2213输机油(ISOVg32或同级用油)。加油量请
不要超过杯子八分满。数字0为油量zui小，9为油量zui大。自9-0位置不能旋转，须顺时针旋转。
规格
Midi
系列
D
控制锁
可锁定旋转手柄
安装位置
垂直 +/-5°
过滤等级
40 μm
冷凝水排放装置
手动旋转
结构特点
分支模块
压力开关
开关阀
带压力表的过滤减压阀
大冷凝容积
43 ml
环境温度
-10 °C ... 60 °C
产品重量
2400 g
安装方式
要么：
管式安装
带附件
气接口，气口 1
G1/4
气接口，气口 2
G1/4
外壳材料
压铸锌
碗罩材料
PC
保护罩
金属保护罩
符号
00991526
压力表（模拟）或压力显示器（数字）
带压力表
工作压力
1 bar ... 16 bar
压力调节范围
0.5 bar ... 12 bar
大压力迟滞
0.25 bar
标准标称流量
1720 l/min
工作介质
压缩空气，符合 ISO 8573-1:2010 [-:-:-]
惰性气体
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
输出口空气纯净度等级
压缩空气，符合 ISO 8573-1:2010 [7:8:4]
惰性气体
介质温度
-10 °C ... 60 °C
气源处理三联件的安装:
1、安装时请注意清洗连接管道及接头，避免脏物带入气路。
2、安装时请注意气体流动方向与本体上箭头所指方向是否*，注意接管及接头牙型是否正确。
3、过滤器、调压阀(调压过滤器)给油器的固定;将固定支架的凸槽与本体上凹糟匹配，再用固定片及螺丝锁紧即可。
4、单独使用调压阀、调压过滤器时的固定;旋转固定环使之锁紧附带的固定片即可。
在气动技术中，将空气过滤器、减压阀和油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。
费斯托气动三联件的工作原理FESTO气源处理三联件安装
一 安装时请注重清洗连接管道及接头，避免脏物带入气路。
二、安装时请注重气体流动方向与大体上箭头所指方向是否相符，注重接管及接头牙型是否正确。
三、过滤器、调压阀(调压过滤器)给油器的固定:将固定支架的凸槽与本体上凹槽匹配，再用固定片及螺丝锁紧便可。
4、单独施用调压阀、调压过滤器时的固定:扭转固定环使之锁紧附带的专用固定片便可。
德国FESTO的气源处理组合装置（三联件）
