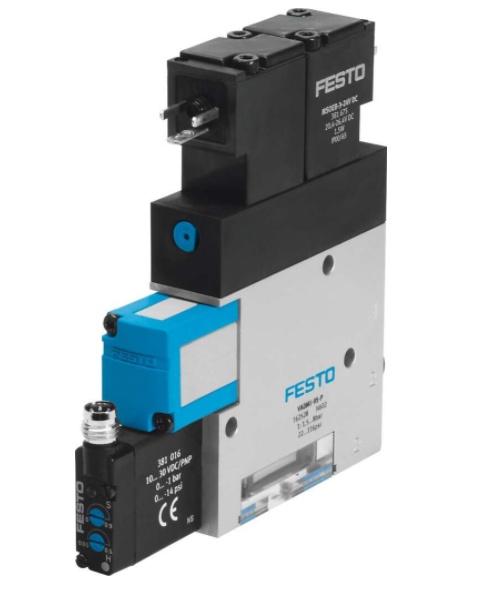

紧凑耐用的festo费斯托真空发生器VADMI-200-LS-P
抓取工件的真空范围是通过真空开关上的两个电位计来设定的。 极
限值的下限定义了小值。
一旦真空度处于这个范围内，就可以保证工件可靠的传送。
如果真空度低于小值，则真空发生器VADMI只能由外部控制器激
活。一旦重新回到值，则会中止激活。
单向阀防止真空度在真空发生不活跃的阶段消散
拉伐尔喷嘴的公称通径
[1]外部控制器F接通VG电磁阀
子进气阀B被打开
小真空发生E被激活
真空停止
[2]达到设定的水平:
+压力传感器A发送一个信号到外部控制器F
十控制器切断VG电磁阀
+真空发生E中断
，单向阀D防止真空消散
真空发生
[3]泄漏将真空度降低到小值
+真空开关A发送一个信号到外部控制器F
十控制器F再次接通VG
子真空发生E再次激活
子点2和3恒定重复
循环结束:关闭真空
[4]传送过程结束
+外部控制器F切断VG线圈
+真空发生E结束
子外部控制器F打开RP线圈
+喷射器脉冲C激活
》工件被放下
结合所提供的电缆组件，真空发生器VADMI-...-LS-P/N 含有节气回路。
用于吸附住工件真空度范围通过两个电位计用开关设定。
开关产生一个脉冲信号，仅用于当用于泄漏等因素导致真空压力下
降到了所选上限值以下时，激活电磁阀，用于真空发生器内的真空
开/关。
在所有其它时候，甚至是真空发生器没有接头的时候，都由单向阀
来保持真空度。除此之外，还会产生一个状态信号A1，正常工作时
为+24 V，但由于故障导致真空压力低于关键值150 mbar 就会切换到
0V。 例如，如果工件从吸盘掉落下，就不肯能再维持所选的真空
度。
这三束控制和电源电缆直接通过真空发生器组合成一个分支，只需一
根有一条信号线和三条电源线的电缆就可以连接分支和PLC。
若有分散控制开关功能，外部激活真空回路（节气回路）纯属多余。
所以，就减少了线缆。
FESTO 193478 VN-05-H-T3-PQ2-VQ2-RQ2
FESTO 193479 VN-07-H-T3-PQ2-VQ2-RQ2
FESTO 193480 VN-10-H-T3-PQ2-VQ2-RQ2
FESTO 193482 VN-14-H-T4-PQ2-VQ3-RQ3
FESTO 193488 VN-05-H-T3-PQ2-VQ2-RO1
FESTO 193489 VN-07-H-T3-PQ2-VQ2-RO1
FESTO 193490 VN-10-H-T3-PQ2-VQ2-RO1
FESTO 193495 VN-20-H-T6-PQ4-VQ5-RO2
FESTO 193497 VN-30-H-T6-PQ4-VQ5-RO2
紧凑耐用的festo费斯托真空发生器VADMI-200-LS-P
