概述力士乐先导式溢流阀DB30-2-5X/100
特点详情:
先导型溢流阀的导阀部分结构尺寸较小，调压弹簧不必很强，因此压力调整比较轻便。但因先导型溢流阀要在先导阀和主阀都动作后才能起控制作用，因此反应不如直动型溢流阀灵敏。
与三节同心结构相比，二节同心结构的特点是:①主阀芯仅与阀套和主阀座有同心度要求，免去了与阀盖的配合，故结构简单，加工和装配方便。②过流面积大，在相同流量的情况下，主阀开启高度小;或者在相同开启高度的情况下，其通流能力大，因此，可做得体积小、重量轻。③主阀芯与阀套可以通用化，便于组织批量生产。
先导型溢流阀有多种结构。图6.9所示是一种典型的三节同心结构先导型溢流阀，它由先导阀(Pilot Valve)和主阀(Main Valve)两部分组成。该阀原理如图6.10所示。
工作时，液压力同时作用于主阀芯及先导阀芯的测压面上。当先导阀1未打开时，阀腔中油液没有流动，作用在主阀芯6上下两个方向的压力相等，但因上端面的有效受压面积A2大于下端面的有效受压面积A1，主阀芯在合力的作用下处于下端位置，阀口关闭。当进油压力增大到使先导阀打开时，液流通过主阀芯上的阻尼孔5、先导阀1流回油箱。由于阻尼孔的阻尼作用，使主阀芯6所受到的上下两个方向的液压力不相等，主阀芯在压差的作用下上移，打开阀口，实现溢流，并维持压力基本稳定。调节先导阀的调压弹簧9，便可调整溢流压力。
图中，锥式先导阀1、主阀芯上的阻尼孔(固定节流孔)5及调压弹簧9一起构成先导级半桥分压式压力负反馈控制，负责向主阀芯6的上腔提供经过先导阀稳压后的主级指令压力P2。主阀芯是主控回路的比较器，上端面作用有主阀芯的指令力P2A2，下端面作为主回路的测压面，作用有反馈力P1A1，其合力可驱动阀芯，调节溢流口的大小，达到对进口压力P1进行调压和稳压的目的。

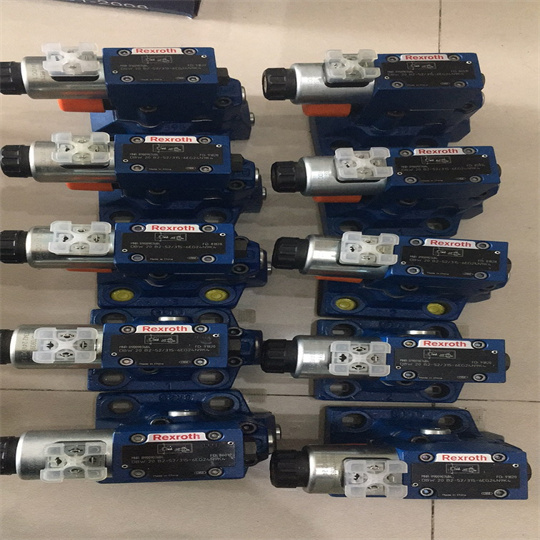

DBW10A1X/200-6EG24N9K4A代替DBW10A2-5X/3156EG24N9K4
DBW10A2-52/315/6EG24N9K4/12
DBW10A2-5X/315-6EG24N9K4
DBW10B1-52/200-6EG24N9K4的电磁阀线圈
DBW10B-1-5X/200-EG22ON9K4
DBW10B2-52/200-6EW230N9K4
DBW10B2-52/315-6EG24N9K4
DBW10B-2-52/315-U6E?G24N9K4
DBW10B-2-52/315-U6EG24N9K4
DBW10B2-5X/200-6EG24N9K4
DBW10B2-5X/315-6EG24N9K4
DBW10B2-5X/6EW230N9K4
DBW20B2-52/200-6EG24N9K4
DBW20B2-5X/315-6EG24N9K4
DBW20B2-5X/315-6EG48N9K4\DN20\DC48V
DBW30B2-5X/200U6EG24N9K4
DKC10.3-004-3-MGP-01VRS
概述力士乐先导式溢流阀DB30-2-5X/100
