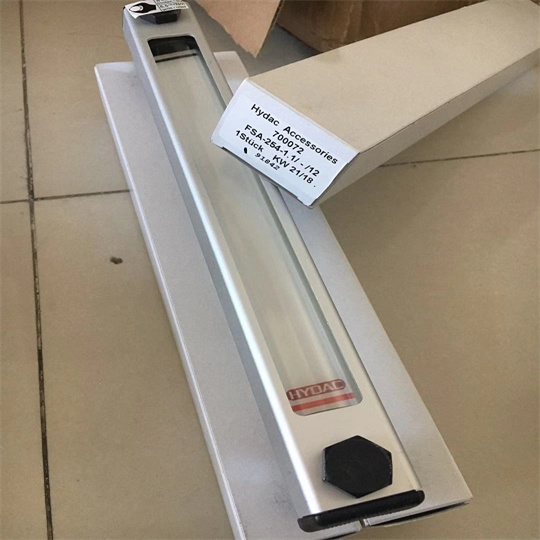

分析HYDAC液位计FSA-254-1.X/-/12
特点一览:
稳定性好，满度、零位长期稳定性可达 0.1%FS/ 年。在补偿温度 0 ~ 70 ℃范围内，温度飘移低于 0.1%FS ，在整个允许工作温度范围内低于 0.3%FS
具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在 35MA 以内。
固态结构，无可动部件，高可靠性，使用寿命长。安装方便、结构简单、经济耐用。
测量介质流速、仪表量程与口径 测量一般的介质时，液位计的满度 流量可以在测量介质流速0.5-12m/s范围内 选用，范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同，应视测量流量范围是否 在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时，需要缩小仪表口径，从而提 高管内流速，得到满意测量结果。
该液位计适用于高温高压液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。
液位计 FSA 是用于检查和监控工作液位的单元。
FSA：
- 五层尺寸范围
- 带有°C 和°F 刻度的视觉温度计
- 记录罐中工作流体温度的温度计。以°C 为单位进行缩放。
- 可根据要求提供以°C 和°F 为单位的双刻度。
- 简单的标准化安装条件 (FSA/K)
分析HYDAC液位计FSA-254-1.X/-/12
功能特点：
1）HYDAC液位计FSA-254-1.X/-/12 配备双金属温度计，表盘同时标注°C 和°F 双刻度，可实时读取罐内介质温度，实现液位与温度一体监测。
2）采用全不锈钢浮球和导杆结构，无任何运动部件接触密封件，长期运行无磨损，MTBF 超过 80000 小时（依据 IEC 61508 计算）。
3）内置限流保护电路，当传感器短路或过载时自动将输出电流钳制在 35 mA 以内，避免损坏后级 PLC 模块。
4）标定零位与满度误差 ≤0.08% FS，年稳定性实测值 0.05% FS（基于 HYDAC 内部 3 年追踪数据）。
5）测量管与指示器完全隔离，介质压力最高可达 25 bar（静态），适用于承压容器。
6）提供 5 种标准安装长度（254 mm、381 mm、508 mm、635 mm、762 mm），均支持顶部或侧面安装。
适用范围：
1）主要应用于液压系统油箱、润滑站、冷却液箱等工业流体容器的液位监控。
2）适合工作温度 -20 °C 至 +120 °C 的介质，可短时承受 +150 °C 热冲击。
3）适用于水、矿物油、合成油、乙二醇水溶液等常见工业液体，对密度 ≥0.75 g/cm3 的介质均可稳定测量。
4）配套 4-20 mA 远传变送器后，可接入 DCS/PLC 系统，实现远程液位调节、联锁报警。
5）配合干簧管式磁性开关，可实现高位/低位开关量输出，直接控制泵启停。
与其他产品对比：
| 对比项 | HYDAC FSA-254-1.X/-/12 | 普通磁翻板液位计 | 超声波液位计 |
|--------|------------------------|------------------|--------------|
| 测量原理 | 磁耦合浮球 + 刻度指示 | 磁翻柱翻转显示 | 声波反射时间 |
| 温度测量 | 内置双金属温度计（°C/°F） | 无 | 无 |
| 耐压等级 | 25 bar（标准） | 10 bar（常见） | 常压 |
| 介质限制 | 仅限液体，密度≥0.75 g/cm3 | 液体，密度≥0.5 g/cm3 | 液体/固体，无密度限制 |
| 气泡/泡沫影响 | 不影响 | 不影响 | 严重影响，易误报 |
| 维护周期 | 每 2 年检查密封件 | 每 1 年清理翻柱 | 每 3 个月清洁探头 |
| 价格区间（参考） | 中高 | 低 | 中等 |
核心优势：
1）液位与温度双参数同位置显示，减少额外安装开孔数量，降低泄漏风险。
2）反向极性保护电路设计，即使电源正负极接反也不会损坏内部电子元件，现场接线容错率高。
3）干簧管触头采用镀金工艺，负载电流 DC 1 A 时触点寿命可达 10^7 次（测试条件 DC 24 V 阻性负载）。
4）外壳防护等级 IP65，可承受喷淋冲刷，适用于高湿度或户外环境。
5）浮球密度经过精密配对，确保在粘度 ≤100 cSt 的介质中响应时间 ≤3 秒（液位变化 100 mm 时）。
选型与使用注意事项：
1）安装时必须保证导杆垂直度偏差 ≤2°，否则浮球运动卡滞导致指示误差增大。
2）介质中若含铁磁性杂质（如铁屑），需在罐入口加装磁过滤器，防止吸附浮球。
3）当使用 4-20 mA 输出时，供电电压应在 12-36 V DC 范围内，且压降不超过 10 V。
4）对于温度超过 +100 °C 的工况，建议选用高温型密封垫圈（FKM，耐温 200 °C）。
5）安装位置应避开罐内液流直接冲击区域，避免浮球持续晃动造成指示波动。
常见问题解答：
1）FSA-254-1.X/-/12 可以测量腐蚀性介质吗？
可以，但需定制接液材质为 Hastelloy C-276 或 PTFE 衬里，标准型仅适用于不锈钢兼容介质；腐蚀性介质在选型时须提供介质成分与浓度，由厂方出具材料兼容性报告。
2）远传信号出现 4 mA 以下输出是什么原因？
通常是浮球卡在最低位或变送器内部断线。第一步检查浮球是否被异物卡住；第二步用万用表测量变送器供电端子电压是否≥12 V DC，若电压正常则需更换变送器模块。
3）如何确定合适的安装长度？
安装长度应等于罐内最高液位与最低液位之间的垂直距离再加 50 mm 上下余量；若罐顶有弯管接口，还需加上弯管等效长度。标准长度 254 mm 对应量程 200 mm，余量 54 mm。
4）双金属温度计指针不回零怎么办？
可能是运输中受到冲击导致游丝脱位；可尝试用一字螺丝刀轻撬表盘背面调零旋钮，顺时针旋转 5° 后观察；若仍不回零，需返回厂方重新校准。
