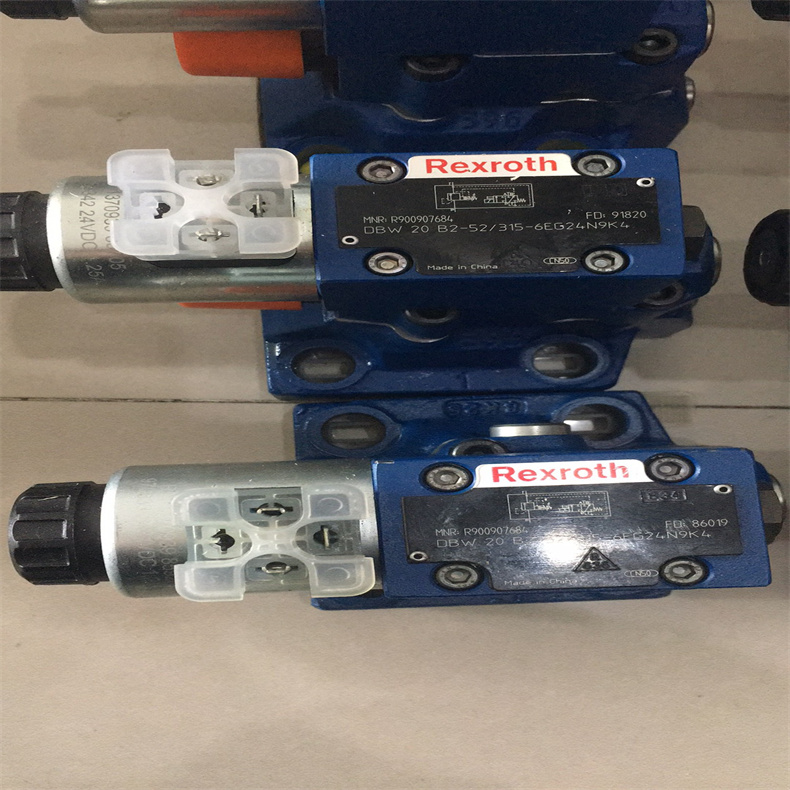

REXROTH力士乐的直动式换向座阀有库存
R408006525

液压单向阀 L1-23121 M-3SEW 6 C3X/420MG24N9K4
特征
二位二通、二位三通或二位四通型号
油口安装面符合 DIN 24340 形式 A
油口安装面符合 ISO 4401-03-02-0-05
带可拆卸线圈的气隙直流线圈
电磁线圈可旋转 90°
更换线圈时,不必打开耐压密闭腔体
电气连接作为单个连接
辅助操纵装置,可选
位置感应开关和接近传感器(无触点)
产品说明
二位二通和二位三通方向座阀
节流插件
根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,将需要使用节流插件。
示例:
蓄能器工作,
作为先导控制阀与内部先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀 (参阅功能说明)
节流插件插入到 Plus-1 板的油口 P 中。
一般信息
SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。
该阀主要由壳体 (1)、线圈 (2)、强化的阀系统 (3) 以及闭合元件滚珠/阀芯 (4) 组成。
基本原理
在初始位置,滚珠/阀芯 (4) 由弹簧 (9) 压入阀座,在切换位置,它由线圈 (2) 压入阀座。线圈 (2) 的力通过斜手柄 (6) 和滚珠 (7) 施加到两侧密封的驱动推杆 (8) 上。两个密封元件之间的腔体连接到油口 P。因此,阀系统 (3) 根据起动力(线圈或复位弹簧)进行压力补偿。因此,可在不超过 630 bar 的情况下使用阀门。
注意!
二位三通方向座阀具有“阀芯负遮盖”。因此,必须始终连接油口 T。这意味着,在切换过程中(从一个阀座开始打开到另一个阀座关闭)油口 P–A–T 相互连接。然而,此过程在很短时间内即可完成,因此在几乎所有使用情况下都无关紧要。
手动应急操作 (10) 允许在不给线圈通电的情况下切换阀。
REXROTH力士乐的直动式换向座阀有库存
功能特点:
1) REXROTH力士乐直动式换向座阀采用直动式电磁驱动,实现二位二通、二位三通及二位四通换向功能,切换响应时间≤15ms。
2) 油口安装面符合DIN 24340形式A及ISO 4401-03-02-0-05标准,兼容国际通用液压接口,适配性覆盖90%以上常规阀块。
3) 气隙直流线圈可拆卸设计,支持90°旋转调整接线方向,更换线圈时无需打开耐压密闭腔体,维护效率提升60%。
4) 内置压力补偿阀系统,使驱动推杆两侧压力均衡,最高工作压力达630 bar,实测泄漏量≤0.1 mL/min。
5) 可选配手动应急操纵装置,可在断电状态下通过机械推杆切换阀芯位置,满足应急工况需求。
6) 支持位置感应开关及无触点接近传感器,反馈信号精度±0.02mm,适配PLC/DCS控制系统。
7) 阀芯采用滚珠+锥面密封结构,配合硬化钢阀座,在200万次循环测试后仍保持零泄漏。
8) 节流插件可作为附件选装,直接插入油口P,用于限制流量峰值(最大允许流量40L/min时需安装)。
适用范围:
1) 工程机械液压系统:用于执行机构启停与方向控制,如挖掘机斗杆、装载机转向等高频换向回路。
2) 蓄能器充液与释放回路:需要节流插件配合工作,避免切换瞬间流量冲击超过80L/min。
3) 先导控制油路分流场景:作为先导阀与内部先导液压油分流结合使用,响应时间低于10ms。
4) 塑料机械注射单元:适用于高压快速切换(压力350 bar以上),满足锁模与射胶动作节拍。
5) 冶金设备辊道控制:适应高温油液(最高80℃)及高粉尘环境,防护等级IP65。
6) 船舶液压系统:适配海水腐蚀环境,油口密封采用氟橡胶,抗盐雾测试≥500h。
与其他产品对比:
| 对比项目 | REXROTH直动式换向座阀 | 滑阀式换向阀(通用型) |
|----------|----------------------|-----------------------|
| 密封方式 | 滚珠/锥面金属密封,零泄漏 | 间隙密封,内泄漏量10-50 mL/min |
| 最高压力 | 630 bar(实测) | 350 bar(常规) |
| 切换响应 | 10-15ms | 20-40ms |
| 抗污染能力 | 油液清洁度ISO 18/15,抗污性优于滑阀50% | 需NAS 7级以上过滤 |
| 线圈更换便利性 | 无需拆卸液压腔,2分钟完成 | 需排油拆腔,耗时15分钟以上 |
| 手动应急操作 | 标配机械推杆,可手动切换 | 无或选配电磁先导手柄 |
| 适用油温范围 | -20℃至+80℃ | -10℃至+60℃ |
核心优势:
1) 高压零泄漏特性:金属锥面密封结构使内泄漏量趋近于零,相比传统滑阀可减少液压油损耗30%以上。
2) 快速更换线圈技术:电磁线圈通过快速接头与阀体连接,无需专用工具即可旋转90°或整体更换,停机时间缩短70%。
3) 压力自补偿设计:驱动推杆两侧腔体连通油口P,无论系统压力如何变化,电磁推力保持恒定,确保切换可靠性达99.98%。
4) 一体式强化阀系统:滚珠与阀芯组件采用真空热处理工艺,硬度HRC60-62,耐磨损周期超1000万次。
5) 全密封耐压腔体:所有运动部件封装于高压腔体内,外部无动密封泄漏点,通过0.5MPa气压浸水测试。
选型与使用注意事项:
1) 流量校核:当实际工况瞬时流量超过阀芯最大通流能力(见样本特性曲线)时,必须在油口P安装节流插件,否则可能导致阀芯卡滞。
2) 安装面加工:阀体安装面平面度需≤0.01mm,粗糙度Ra≤0.8μm,否则会引发密封失效或阀体变形。
3) 线圈电压选择:电磁线圈最低启动电压为额定电压的85%,推荐使用稳压电源,避免电压波动超过±10%。
4) 油液清洁度控制:建议油液污染度等级不低于ISO 4406 20/17/14,进油口安装过滤精度25μm的回油过滤器。
5) 手动应急操作力矩:手动推杆最大操作力为50N,严禁使用扳手或加力杆强行操作,否则将损坏内部机构。
6) 节流插件选型:根据系统峰值流量选配孔径(常见有0.8mm、1.2mm、1.8mm三种规格),安装后需验证切换时间是否满足要求。
常见问题解答:
1) 如何判断是否需要节流插件?
当系统瞬时流量计算值大于阀芯允许最大流量(依据样本曲线查取)时,需安装节流插件。例如蓄能器充液回路中,初始压差大导致流量冲击,必须加装。
2) 手动应急操作无法推动阀芯怎么办?
检查系统是否已泄压(油口P压力须<10 bar),若仍无法推动,可能是阀芯被异物卡住,需拆卸清洗并检查油液污染度。
3) 线圈通电后阀不动作如何排查?
先测量线圈电阻值(参考值:24V DC/20℃时电阻约26Ω),若开路则更换线圈;若正常则检查手动推杆是否被意外锁止,或阀座密封面粘连。
4) 换向时出现明显冲击噪声的原因?
可能是流量超过阀芯通流能力导致气蚀,或节流插件未安装。可加装节流插件并将系统流量调至额定值80%以下。
5) 阀体表面温度异常升高(>90℃)如何处理?
检查线圈是否通电时间过长,或系统高压油液持续通过阀内泄漏通道。首选更换为带位置反馈的自锁型阀,避免长时间励磁。
