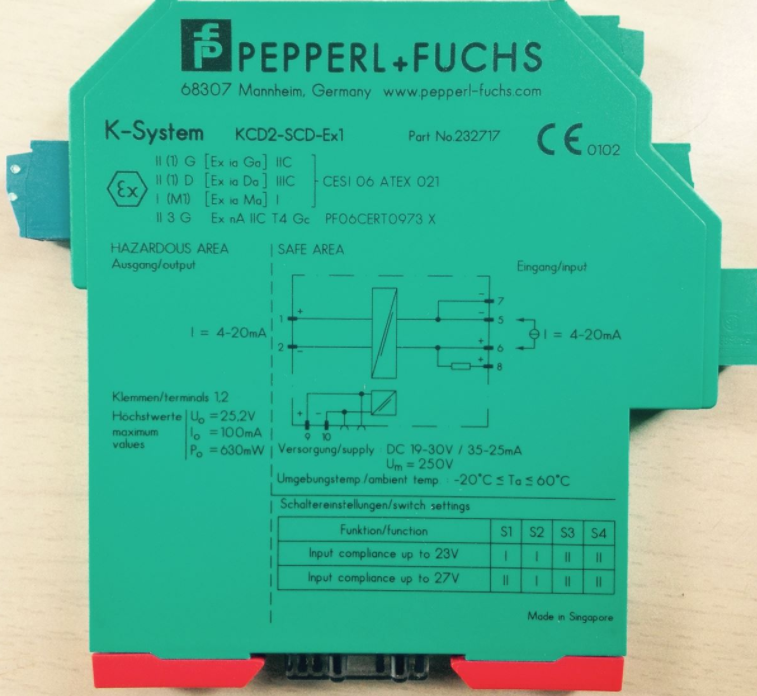

模拟量输出安全栅P+F上海发货KCD2-SCD-EX1
本质安全模块主要由限能齐纳栅和电气隔离组成。
PEPPERL+FUCHS产品满足各种应用，适合多种安装。
模拟量输出安全栅，单通道，输入输出信号4-20mA，支持HART通讯，适用于阀门等
它驱动智能I/P转换器，电动阀门，和危险区域的。
的模拟值上叠加数字信号现场或控制侧，双向传输。
本安型安全栅应用在本安防爆系统的设计中，它是安装于安全场所并含有本安电路和非本安电路的装置，
电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路
通过DC/DC转换器传输的电流在以下位置重复终端1和2。
一个开放的领域电路提出了一个高输入阻抗的控制端允许通过控制来监测铅的破损情况系统。
KCD2-STC-EX1.2O
KFA6-SR2-EX2.W
KFD0-RO-EX2
KFD2-CD-EX1.32
KFD2-CR4-1.2O
KFD2-CRG2-1.D
KFD2-CRG2-EX1.D
1、单通道；
2、24VDC供电；
5、支持HART通讯；
6、根据IEC61508，安全等级可达SIL2。
KFD0-SD2-Ex2.1045
KCD0-SD-EX1.1245
KFD0-SD2-EX2.1245
KFD0-SD2-Ex1.1065
KFD0-SD2-Ex1.1180
KFD0-SD2-Ex1.10100
KFD2-SL2-EX1
KFD2-SL2-EX1.B
KFD2-SL2-Ex1.LK
KFD2-SL2-Ex2
KFD2-SL2-Ex2.B
KFD2-GU-1
KFD2-GUT-EX1.D
KFD2-PT2-EX1-5
KFD2-SCD2-EX1.LK
KFD2-SCD-EX1.LK
KFD2-SL2-EX1.B
KFD2-SL2-EX2
KFD2-SL2-EX2.B
KFD2-SR2-EX1.W
模拟量输出安全栅P+F上海发货KCD2-SCD-EX1
功能特点：
1）模拟量输出安全栅P+F上海发货KCD2-SCD-EX1采用DC/DC隔离技术，回路供电电流误差≤0.1%满量程，满足高精度控制需求。
2）单通道设计支持4-20mA模拟信号双向传输，现场侧与控制侧均兼容HART数字叠加，无信号衰减。
3）输入阻抗在开路状态下＞2MΩ，实现断线监测功能，故障响应时间＜5ms。
4）隔离电压达2500VAC/1min，防止危险能量串入本安回路，符合EN 60079-11标准。
5）工作温度范围-20℃~+70℃，长期漂移＜0.01%/年，适配严苛工业环境。
6）内置限流电路将输出电流限制至25mA±1%，短路保护自动恢复。
适用范围：
1）化工、石油平台等Zone 0/Zone 1危险区，配合智能阀门定位器实现比例控制。
2）制药行业洁净车间，通过本安接口驱动I/P转换器，避免电气火花。
3）煤矿井下瓦斯监测系统，与电动执行机构连接，确保本质安全。
4）油气管道远程控制，支持HART协议双向通信，兼容主流DCS/PLC。
5）水利工程闸门调节，在潮湿、腐蚀环境中维持长期稳定运行。
与其他产品对比：
对比项目 KCD2-SCD-EX1 传统齐纳栅
隔离方式 变压器隔离+DC/DC 无电气隔离
安全等级 SIL2（EN 61508） SIL1或无认证
断线检测 支持（高阻抗检测） 不支持
HART兼容 双向透明传输 需外加阻波器
安装方式 35mm导轨支持 需专用底座
核心优势：
1）双冗余限能电路设计，单点失效后仍维持安全输出，概率小于10??/小时。
2）三端隔离（输入/输出/电源），共模干扰抑制比＞120dB，适合长距离传输。
3）支持热插拔，更换模块无需断电重接线，运维停机时间缩短70%。
4）外壳阻燃等级V-0，满足ATEX/IECEx双重认证，全球通用。
5）配合德国P+F原厂校准，出厂验证每通道精度，无需现场调校。
选型与使用注意事项：
1）确认现场设备本安参数：最大输入电压Uo、电流Io需小于所接设备Ui、Ii。
2）供电端子注意极性，24VDC允许波动范围18-30V，纹波＜3%峰值。
3）接线端子扭矩0.5-0.6N·m，导线截面积0.5-2.5mm2，避免松动发热。
4）负载电阻范围：0-600Ω（回路供电），超出需选用外供电版本。
5）安装间距≥10mm，避免相邻通道热量积累导致温升超限。
常见问题解答：
如何校验KCD2-SCD-EX1的传输精度？
使用标准信号源输出4.000mA，在安全侧串接0.05级精密电阻，实测电压应为1.000V±0.001V，偏差＞0.05%需返厂校准。
本安模块能否用于增安型Exe现场设备？
不能，本安模块输出本质安全电路，仅允许连接Exib/Exia设备，Exe设备需匹配隔离型栅。
负载短路是否会损坏安全栅？
不会，模块内置短路限流保护，短路电流限制至25mA，恢复后自动正常，无累积损伤。
HART通信时出现干扰如何排查？
检查回路中是否多个模块共用同一HART滤波器，建议每路独立配置；确认控制端阻抗≥230Ω。
