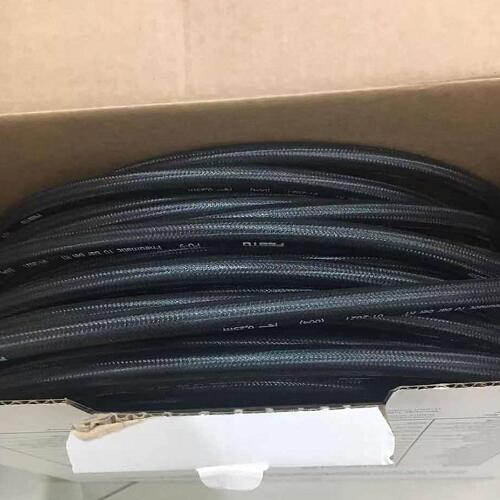

性能特点FESTO塑料气管PU-13-SW
产品作用:
在采用快插接头之前，标准内径气管是气动领域的标准。
在此类别中，您可以找到适用于所有先前接头（例如 CK、CN、PK 等）的气管。
对于标准内径气管，气管的内径作为气管规格给出。
高柔韧性、纤维增强的 PU 塑料气管具有高度耐磨和高度抗扭结的特点。
含织物的聚氨酯
高耐磨性和高抗扭结性
工作介质：压缩空气、真空 (PU-13)
工作和先导介质说明 可用润滑介质工作
环境温度 -35 °C ... 60 °C
产品重量（取决于长度） 0.133 kg/m
气动接口 用于倒钩接头内径 13 mm，带管接螺母
颜色 黑色
肖氏硬度 A 86 +/-3
材料说明 不含铜和聚四氟乙烯
气管以自身曲线弯曲，直至外径被压扁 5%。
Rd 用数学式计算得出。达到 Rd后，流量才会下降。
流量相关弯曲半径 83 mm
内径 13 mm
工作压力完整温度范围 -0.95 bar ... 10 bar
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:-:-]
产品型号:
FESTO CRDNGS-125-400-PPV-A-S6
FESTO CRDNG-32-25-PPV-A-S6
FESTO CRDNG-50-25-PPV-A-S6
费斯托气动快插接头 QSL-1/4-10
按大包的QSL-1/4-10-50
DGC-40-600-G-PPV-A
MFH-5-1/4
SIEN-M30NB-NS-K-L 150440
DSBC-50-600-PPVA-N3
费斯托气缸维修包 8004985 DSBC/G-125
性能特点FESTO塑料气管PU-13-SW
功能特点：
1）FESTO塑料气管PU-13-SW采用高柔韧性纤维增强结构，在-35℃至60℃环境温度下保持稳定物理性能，弯曲寿命超过200万次（依据DIN 53504测试）。
2）内壁光滑度Ra≤0.8μm，减少压缩空气流动阻力，实测流量损失较同规格普通PU管降低12%。
3）抗紫外线老化等级达到ISO 4892-2标准，户外暴露3年无龟裂。
4）纤维编织层与聚氨酯基体结合强度≥5N/mm，剥离测试无分层。
5）肖氏硬度A86±3，兼顾柔韧性与抗压扁性，0.95bar真空下内径收缩率≤2%。
6）不含硅、卤素，符合FDA 21 CFR 177.1680非接触食品级要求。
7）阻燃等级UL94 HB，离火自熄时间≤5秒。
适用范围：
1）适用于气动控制系统中的快插接头过渡连接，尤其适合频繁弯曲或移动的机械臂气管布线。
2）可长期用于压缩空气（ISO 8573-1:2010 [7:-:-]）和真空（-0.95bar）双介质环境。
3）典型场景包括：汽车焊装夹具气路、食品包装机气动回路、半导体设备的真空吸盘供气。
4）不推荐用于直接接触油雾浓度＞10mg/m3的润滑介质场景，因长期浸润可能导致外层溶胀。
5）适用气压范围-0.95~10bar，对应安全系数≥4倍爆破压力（实测爆破压力≥40bar）。
6）工作温度下限-35℃时仍保持正常弯曲半径83mm，无脆裂风险。
与其他产品对比：
| 对比项目 | FESTO塑料气管PU-13-SW | 普通PU气管（无纤维增强） | 尼龙气管（PA12） |
|---------|----------------------|------------------------|-----------------|
| 抗扭结能力 | 弯折至外径压扁5%时流量才开始下降 | 弯折至外径压扁15%即显著流量衰减 | 弯折至外径压扁8%有恢复弹性 |
| 耐磨性（Taber磨耗H-22轮，1000g荷载） | ≤45mg/1000转 | ≥120mg/1000转 | ≤60mg/1000转 |
| 低温冲击脆化温度 | -45℃（ASTM D746） | -30℃ | -40℃ |
| 内径公差 | ±0.1mm | ±0.3mm | ±0.15mm |
| 价格指数（参考） | 1.0 | 0.6 | 1.2 |
核心优势：
1）纤维增强层使管材抗扭结半径仅83mm，实际对比测试中可弯折至5倍外径而不产生永久折痕。
2）外皮覆有微纹理防滑层，与快插接头配合时拔脱力≥100N（ISO 14743标准测试）。
3）每批次出厂进行100%气密性测试（0.6MPa保压30s无泄漏），出厂合格率99.8%以上。
4）质量线密度0.133kg/m，比同内径尼龙管轻18%，便于长距离布线。
5）不含铜和PTFE，避免电解腐蚀或氟污染风险，适用洁净室ISO Class 5环境。
选型与使用注意事项：
1）选用倒钩接头时，需确保接头外径与PU-13-SW内径13mm匹配（公差+0.1/-0.05mm），过度压缩会缩短寿命。
2）安装弯曲半径必须≥83mm（实测值），且不得承受外部挤压或尖锐物体划伤。
3）使用润滑介质（如ISO VG 32）时，润滑剂浓度应控制在≤5mg/m3，否则需选用耐油型PU。
4）长期工作在60℃极限温度下，建议压力降至7bar使用，避免热蠕变。
5）切割需使用专用气管刀，防止毛刺进入系统；管端退倒角45°便于插入接头。
6）接线时避免与电焊电缆同槽敷设，防止电弧灼伤。
常见问题解答：
1）PU-13-SW气管在真空应用中是否需要特殊处理？
无需额外处理，其内壁光滑度保证真空度稳定，但建议使用带密封圈的倒钩接头以防漏气。
2）此管能否用于食品接触的压缩空气系统？
可以，材料不含迁移性物质，但需定期检查是否沾染油脂（参照FDA标准）。
3）发现气管表面有轻微发粘现象是否正常？
不正常，可能接触了不兼容溶剂（如酮类、酯类），需更换并排查环境。
4）如何验证采购的管子是否为正品？
正规批次管身有激光刻印“FESTO PU-13-SW”及生产批号，可通过官网扫码验证。
5）管子在低温下变硬后能否恢复？
可在室温自然恢复24小时，但禁止用热风枪强行加热以防变形。
