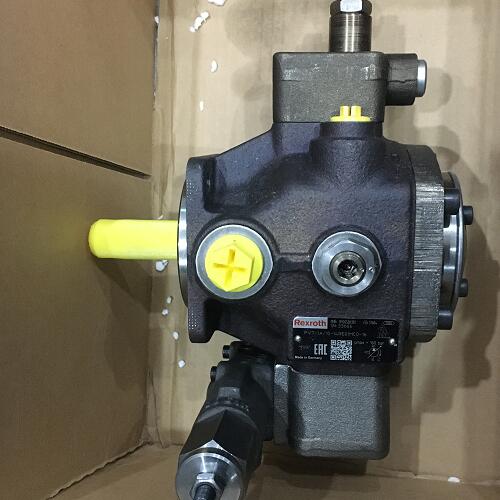

产品明细REXROTH叶片泵PVV5-1X/139RA15DMC
基本简介:
型号 PVV 的液压泵是具有恒定排量的叶片泵。在定子环 (3) 中运转的转子 (2) 位于传动轴 (1) 的齿廓上。转子所在的槽能够容纳在转子旋转产生的离心力作用下贴紧定子环内表面的叶片 (4)。排液器室侧面由控制板 (5) 密封。由于定子环的双偏心设计，因此，在所有情况下，在两个吸油腔体的反向存在两个压力腔，用于进行轴的液压卸载。因此，其仅须传递扭矩。叶片在通路中通过吸油范围进行部分卸载。此类卸载产生的磨损影响小，且确保高效。通过简单拆除盖板 (6)，可在无需自钟形罩上拆除壳体 (7) 的情况下，拆除泵插件（包括转子、叶片、定子环和控制板）。这样可以实现对泵的快速维护和修理。
轴的液压卸荷可延长轴承寿命
泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在着偏心。叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。而在图的左侧。叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵。
由于液压卸载叶片导致的低磨损
低工作噪音
具备可更换式泵插件，便于维修
通过在一个万向节轴上安装两个泵安装套件来形成双泵。油入口通过位于中心壳体 (10) 的一个联合吸油口实现。油出口分别由两个泵安装套件实现。对于前部泵安装套件，压力油口位于法兰壳体内；对于背部泵安装套件，压力油口位于盖板内。大型泵安装套件始终位于法兰壳体侧。机座大小相同的泵安装套件不能用作双泵。
可以选择压力油口的位置
顺时针或逆时针驱动旋转方向
传动轴可选柱形轴或花键轴
双泵
非常紧凑的结构
压力油口位置可单独进行选择
| 允许的液压油 1)
| 符合 DIN 51524-2 的矿物油 (HLP) | |
|
液压油温度范围 2)
|
°C
| -10 … +70 |
|
粘度范围
|
mm2/s
| 13 … 860 |
|
液压油的允许污染度 3)
| 等级 20/18/15 符合 ISO 4406 (c) |
产品明细REXROTH叶片泵PVV5-1X/139RA15DMC
