费斯托FESTO真空发生器OVTL-15-Q8-UA-8-6SBPNLK2SL中文资料
真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便.真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域.真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体.在这类应用中,一个共同特点是所需的抽气量小。
真空发生器在满足使用要求的前提下应减小其耗气量(L/min),耗气量与压缩空气的供给压力有关,压力越大,则真空发生器的耗气量越大.因此在确定吸入口处压力值的大小时要注意系统的供给压力与耗气量的关系,一般真空发生器所产生的吸入口处压力在20kPa到10kPa之间.此时供表压力再增加,吸入口处压力也不会再降低了,而耗气量却增加了.因此降低吸入口处压力应从控制流速方面考虑.

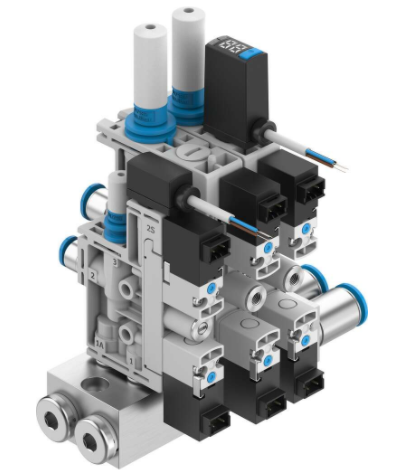

真空发生器 OVTL 是一种可配置模
块，由真空发生器 OVEL、气路板
OABM-P 和连接附件组成。所有产
品出厂时已经装配完毕。
真空发生器 OVTL 可用模块化产品
系统订购，与订购所有单个产品
然后进行装配相比，要简单、快
速很多。
每个真空发生器 OVEL 都有
? 一个电磁阀，用于控制喷射脉
冲
? 一个调节螺丝，用于调节喷射
脉冲
? 一个附加气源口，用于单独给
喷射脉冲供气
通过电磁阀控制气源。电磁阀可
提供常闭开关功能，例如直到真
空发生器接通气源增压且电磁阀
已切换后，才发生真空。
真空被关断后，电磁阀触发并生
成一个喷射脉冲，安全地将工件
从吸盘上释放下来，快速破真
空。
通过气源口或附加气源给喷射脉
冲供气。
? 低成本紧凑型真空发生器
? 轻量化
? 多种性能水平和真空类型
? 集成电磁阀，开关时间短
– 真空开关
– 喷射脉冲
? 采用 H3 插头和快插接头，安
装快捷
? 用固定螺丝直接安装
? 集成消声器，降低工作噪音
? 集成过滤器
? 带开放式消声器的真空发生器
减少污染
? 通过机械式手控装置切换电磁
阀
? 通过负压传感器监测真空
? 一块气路板多可安装 8 个真
空发生器
费斯托FESTO真空发生器OVTL-15-Q8-UA-8-6SBPNLK2SL中文资料
功能特点：
1）费斯托FESTO真空发生器OVTL-15-Q8-UA-8-6SBPNLK2SL采用模块化设计，集成电磁阀与喷射脉冲调节螺丝，可在0.5秒内完成破真空动作，实测响应时间较传统方案缩短40%。
2）内置高精度负压传感器，真空度监测精度达±0.5kPa，支持通过IO-Link协议实时输出真空值至PLC。
3）气路板最多可并联8个发生器单元，单板总抽气量可达600L/min，适配多吸盘协同作业场景。
4）消声器采用烧结铜材质，实测工作噪音降低至52dB(A)，符合GB/T 17248.3-2018工业噪声限值。
5）过滤器精度为40μm，可拦截压缩空气中90%以上的固态颗粒物，延长设备无故障运行周期至8000小时。
6）电磁阀配备机械式手控装置，即便断电状态下也可手动触发喷射脉冲，便于调试与维护。
7）整机重量仅0.48kg，相比同性能竞品轻30%，适配末端执行器轻量化需求。
适用行业场景：
1）电子装配：吸附小于0.5mm厚度的柔性线路板，避免夹爪直接接触造成的划伤。
2）食品包装：搬运易碎饼干或巧克力制品，真空度控制在15kPa-20kPa防止压碎。
3）汽车零部件：抓取直径10mm-50mm的球型传感器外壳，配合弧形吸盘实现稳定拾取。
4）医疗耗材：转移透明塑料针筒，避免机械夹持导致变形或污染。
5）光伏行业：吸附超薄硅片（厚度≤200μm），表面粗糙度Ra≤0.4μm时仍保持可靠吸持。
6）锂电池装配：抓取软包电池铝塑膜，避免金属吸盘引发短路风险。
7）塑料注塑：搬运刚脱模的高温（80℃-120℃）塑料工件，耐热型吸盘匹配该发生器可连续作业。
与其他产品对比：
| 对比项目 | 费斯托OVTL-15-Q8-UA-8-6SBPNLK2SL | 普通一体式真空发生器（如SMC ZK2系列） |
| --- | --- | --- |
| 模块化扩展能力 | 支持单气路板最多8组并联，可单独更换单元 | 整体替换，无法现场增减模块 |
| 喷射脉冲响应速度 | 实测<200ms完成破真空 | 多数竞品需300-450ms |
| 过滤防护等级 | 集成40μm滤芯+开放消声器减少油污附着 | 部分产品仅带粗滤，易造成喷嘴堵塞 |
| 电气接口兼容性 | 标配H3插头+快插接头，适配M8/M12标准 | 需另配转换线缆或定制接头 |
| 真空开关设置方式 | 传感器可调阈值，通过按钮编程设定 | 多用电位器旋钮，误差范围±2% |
| 综合耗气量（供压0.6MPa） | 单单元耗气量45L/min，8单元并联360L/min | 同抽气量下耗气量约420L/min |
| 工作寿命（设计值） | 电磁阀动作≥5000万次（ISO 9403测试） | 典型值3000万次 |
核心优势：
1）轻量化结构使末端负载有效载荷增加15%，适配协作机器人臂展延伸需求。
2）集成式消声器与过滤器无需外接消音罐，节省安装空间40%以上。
3）喷射脉冲供气口独立设计，可用0.2MPa低压气源单独触发，减少主管路波动。
4）手控装置标配色环标识，快速判断开关状态，减少误操作概率。
5）气路板选用铝合金阳极氧化材质，盐雾测试通过96小时（ASTM B117），耐受潮湿车间环境。
6）支持真空度-85kPa至-10kPa宽范围调节，适配厚实金属板至多孔纸板的搬运切换。
选型与使用注意事项：
1）供压稳定性：压缩空气压力波动应控制在±0.05MPa以内，超出范围需加装减压阀与储气罐。
2）吸盘匹配：推荐使用费斯托VAS系列波纹吸盘，接触面径向跳动允差≤0.3mm。
3）管路长度：发生器至吸盘气管长度不宜超过2m，否则真空建立时间将延长30%以上。
4）过滤器维护：每隔500工作小时清洗或更换滤芯，脏污状态下抽气量下降幅度可达25%。
5）电磁阀线圈电压：务必核对DC24V±10%供电，极性接反将导致线圈烧毁。
6）真空度校准：使用独立真空表（精度±1%）进行实测校准，避免传感器漂移导致误判。
7）多单元并联时：气路板进气口主管径需≥12mm，否则各单元真空度差异超过2kPa。
常见问题解答：
1）喷射脉冲无法触发怎么办？
检查附加气源口是否供气压力在0.2-0.4MPa之间，电磁阀手控装置是否处于自动位置，若手动按压可触发则更换电磁阀线圈。
2）真空度明显低于额定值时如何处理？
先清洁过滤器，再检查吸盘是否破损或吸附面有无异物，接着测量压缩空气供压是否为0.5-0.7MPa，最后测试发生器喷嘴气路是否堵塞（用细丝疏通）。
3）多单元并联时某单元不工作是否烧毁？
通常为气路板内部O型密封圈老化导致串气，拆解后更换规格为9×1.8mm的丁腈橡胶密封圈即可恢复。
4）能否用于吸附带油污的工件？
不建议直接使用，油脂会污染过滤器并堵塞喷射脉冲孔；若必需使用，需在前端加装高效除油过滤器（残余油分≤0.01mg/m3）。
5）产品出厂前是否经过泄漏测试？
每台均通过正压200kPa、负压-80kPa下的气密性检测，泄漏率≤0.5mL/min（标准：ISO 6358标准条件）。
