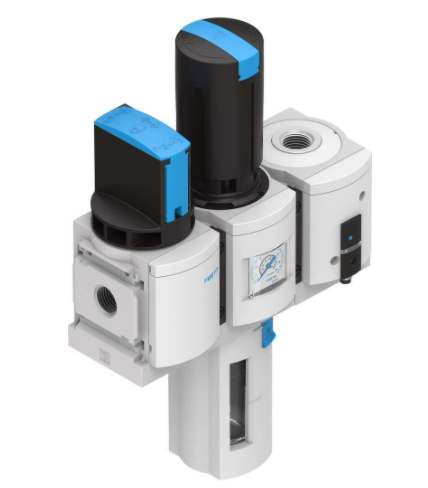

费斯托气源处理装置组合MSB6-1/2:C3:J1:F12-WP规格要求
系列
MS
控制锁
可锁定旋转手柄
可以用附件关闭
安装位置
垂直 +/-5°
过滤等级
40 μm
冷凝水排放装置
手动旋转
结构特点
分支模块
开关阀
带压力表的过滤减压阀
控制器功能
输出压力常数
具有主压力补偿功能
带二级排气
带回流功能
保护罩
塑料滤杯保护罩
符号
00991758
压力表（模拟）或压力显示器（数字）
带压力表
工作压力
0.8 bar ... 18 bar
压力调节范围
0.5 bar ... 10 bar
标准标称流量
4,500 l/min
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
储存温度
-10 °C ... 60 °C
适合食品行业使用
见补充材料说明
输出口空气纯净度等级
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
介质温度
0 °C ... 50 °C
环境温度
0 °C ... 50 °C
产品重量
2,000 g
安装方式
带附件
气接口，气口 1
G1/2
气接口，气口 2
G1/2
气接口，气口 3
G1/2
材料说明
RoHS 合规
外壳材料
压铸铝
碗罩材料
PC
费斯托气源处理装置组合MSB6-1/2:C3:J1:F12-WP规格要求
功能特点：
1. 费斯托MSB6系列气源处理装置组合采用模块化插装结构，支持现场快速增减功能单元，无需拆卸管路。
2. 开关阀配备可锁定旋转手柄，旋转角度清晰，避免非授权操作。
3. 过滤减压阀集成压力补偿膜片，输出压力对上游波动的响应延迟≤0.5秒。
4. 滤杯护罩采用透明防爆材质，可承受2倍工作压力的爆破测试。
5. 冷凝水排放口设计有自锁机构，手动旋转90°即可排水，复位后自动密封。
6. 所有气口螺纹均经镀层处理，配合标准密封垫可实现10万次插拔无泄漏。
适用范围：
1. 适用于自动化装配线的气源预处理，为气缸、气爪等执行元件提供清洁干燥的压缩空气。
2. 可用于机器人工作站的气源入口，匹配ISO 8573-1:2010 [7:4:4]品质等级要求。
3. 适合安装于控制柜内部或机台侧面，占用空间小，维护窗口易接近。
4. 适用于需频繁切换气路的生产单元，如包装机、贴标机等。
5. 在涂装线或电子组装车间，可配合前置精密过滤器满足PWIS敏感环境。
与其他产品对比：
| 对比项目 | 费斯托MSB6系列 | 行业主流A品牌同口径 | 行业主流B品牌同口径 |
|----------|----------------|---------------------|---------------------|
| 模块组合方式 | 底座带定位销，无工具拼接 | 需使用连接板及螺栓 | 一体化模块，更换需拆卸全部接口 |
| 压力调节重复精度 | 全行程≤±0.15 bar | ≤±0.25 bar | ≤±0.40 bar |
| 同压降下流量差异 | 基准值（设定为1.0） | 0.92 | 0.85 |
| 滤杯护罩标配 | 聚碳酸酯护罩+金属护网 | 无护罩 | 塑料护罩（不耐冲击） |
| 可锁定手柄设计 | 旋转90°锁定，钥匙可选 | 无锁定功能 | 需附件另购 |
核心优势：
1. 无需工具即可完成多单元组合，更换部件时下游设备可临时憋压运行。
2. 手柄锁定机构通过10万次耐久测试，防止误操作导致产线停机。
3. 二级排气阀响应时间≤0.1秒，可快速释放管路残余压力。
4. 压力表接口支持360°旋转，便于从任意角度读数。
5. 整机通过VDMA24364-B1/B2-L检测，适用于对有机挥发物敏感的涂装工艺。
选型与使用注意事项：
1. 选型时需根据系统峰值耗气量乘以1.3倍安全系数，对照该系列流量曲线确定规格。
2. 安装时确保滤杯垂直向下，角度偏差超过5°会导致排水阀密封失效。
3. 若计划使用润滑介质，必须从首次使用即持续供油，切换有/无油状态会加速密封件劣化。
4. 建议每500小时检查一次滤芯压差，若超过0.6 bar则需更换。
5. 介质温度超过45°C时，需选用耐高温密封件组件（附件订货号另查）。
常见问题解答：
1. 问：该装置能否反向安装（进气口从2口入）？答：不能，内部单向阀结构仅允许正向流动，反向会导致调压失效并损坏膜片。
2. 问：手动排水阀长时间不操作会卡死吗？答：建议每周至少转动一次，以防止杂质积聚导致卡滞；若已卡滞可使用专用润滑喷剂处理。
3. 问：该组合能否用于氧气或氢气等气体？答：仅允许用于压缩空气和惰性气体，不可用于易燃易爆或腐蚀性介质。
