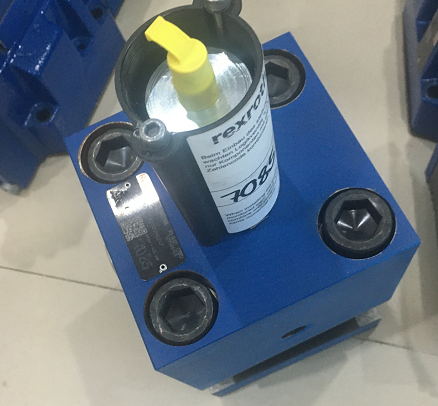

带阀芯位置监控的Rexroth力士乐插装阀
LFA40E15-7X/CA20DQMG24F
产品说明
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖 (1) 和安装套件 (2)。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套 (3)、环 (4)（只能用于 NG32 型号）、阀架 (5)、可选带衰减阻尼 (6) 或不带衰减阻尼 (7)，以及闭合弹簧 (8)。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域 A1、 A2和 A3 。阀座区域 A1 被视为 100 %。根据型号，通过分级实现的环形区域 A2 为区域 A1的 7 % 或 50 %。面积比 A1 : A2 分别为 14.3 : 1 或 2 : 1。区域 A3 等于区域 A1 + A2之和。由于不同的面积比 A1 : A2 和所得出的不同环形区域 (A2)，区域 A3 有时是被视为 100 % 的阀座区域 A1 的 107 %，有时是该区域的 150 %。
规格 16 … 160
组件系列 6X, 2X, 7X
工作压力 420 bar
流量 25000 l/min
规格 16 … 160
组件系列 6X, 2X, 7X
功能产品设计
模块化设置：
? 带有多个选项的插装阀
? 用于实现所选功能的各型号控制盖
? 阀芯位置的电子监控
功率和流量优化设计：
? 高流量
? 低压降
? 高切换速度
? 低泄漏油流
耐用型设计：
? 高可靠性
? 长久的使用寿命
其他特点：
? 小安装空间，低重量
? 便于维护
带阀芯位置监控的Rexroth力士乐插装阀
