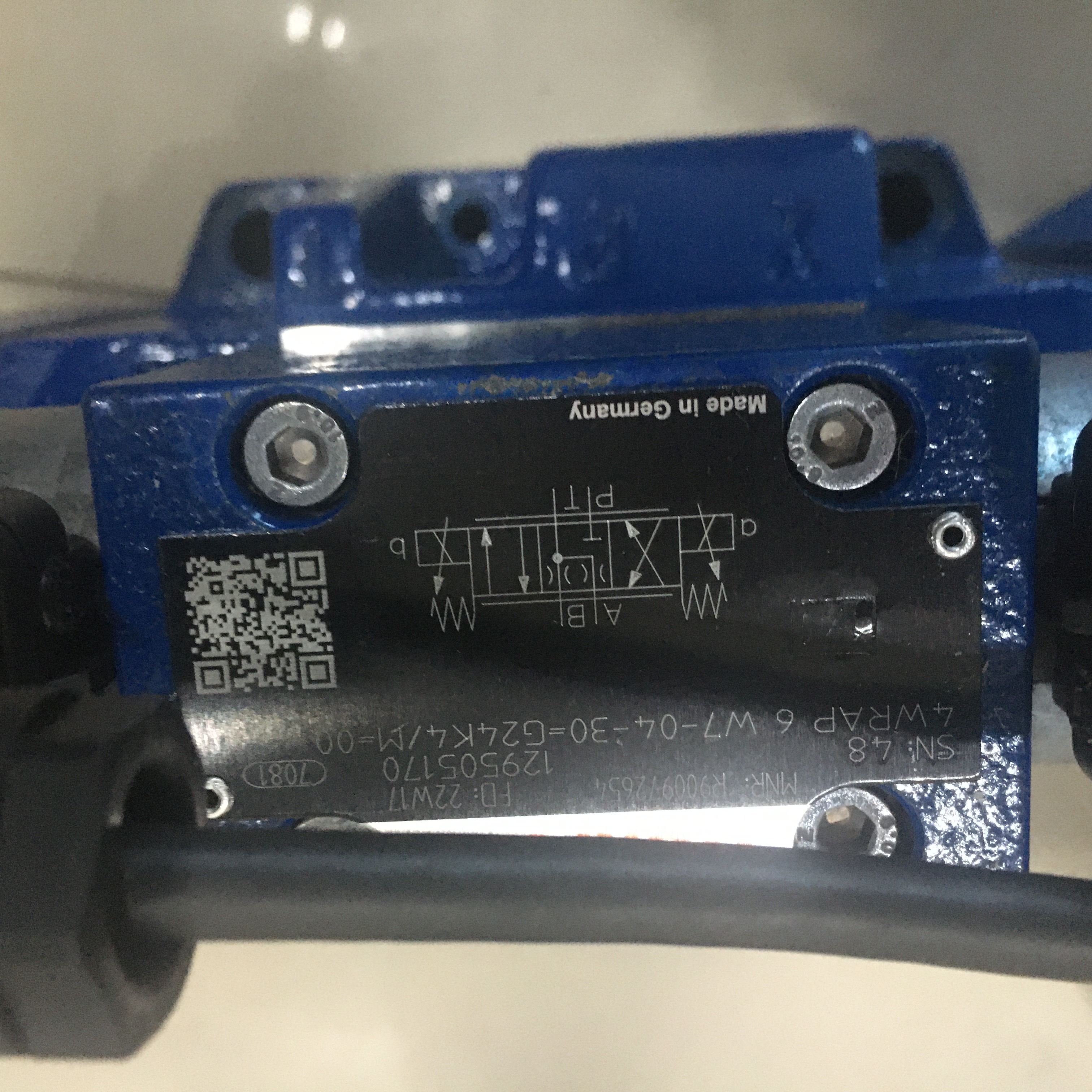

4WRAP 6 W7-04-3X=G24K4/M=00
力士乐REXROTH液压比例阀的特征
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）的控制阀芯 (2)
带对中螺纹的线圈（5 和 6）
线圈（5 和 6）断电后，通过压缩弹簧（3 和 4）使控制阀芯 (2) 保持在中心位置
通过为比例电磁铁通电直接对控制阀芯 (2) 进行操作，例如控制线圈“b”(6)
将控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (6)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
不带电气位置反馈，带外部电子元件的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
输入信号增大，供气用电磁阀先导阀1换向，而排气用电磁先导阀7处于复位状态，则供气压力从SUP口通过阀1进入先导室5，先导室压力上升，气压力作用在膜片2的上方，则和膜片2相连的供气阀芯4便开启，排气阀芯3关闭，产生输出压力。此输出压力通过压力传感器6反馈至控制回路8。在这里，与目标值进行快速比较修正，知道输出压力与输入信号成一定比例为止，从而得到输出压力与输入信号的变化成比例的变化。由于没有喷嘴挡板机构，故阀对杂质不敏感，可靠性高。
弹簧定中的控制滑板
一种是开关控制:要么全开、要么全关，流量要么、要么小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制:阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
所以使用比例阀或伺服阀的目的就是:以电控方式实现对流量的节流控制(当然经过结构上的改动也可实现压力控制等)，既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
力士乐REXROTH液压比例阀的特征
