工业环境用SICK安全光幕的发射器和接收器
应用领域 标准工业环境
系统硬件 对
分辨率 20 mm
扫描范围 19 m
保护区高度 1,500 mm
同步 光学同步
安全技术参数
类型 类型 4 (IEC 61496-1)
安全完整性等级
SIL3 (IEC 61508)
SILCL3 (EN 62061)
维度 参见尺寸图
外壳横截面 48 mm x 40 mm
外壳材料 铝制挤压型材
重量 3,140 g / 3,110 g
环境参数
外壳防护等级 IP65 (IEC 60529)
工作环境温度 0 °C ... +55 °C
储存温度范围 –25 °C ... +70 °C
空气湿度 15 % ... 95 %, 非冷凝
抗振动 5 g, 10 Hz ... 55 Hz (EN 60068-2-6)
抗冲击能力 10 g, 16 ms (EN 60068-2-27)
类别 类别 4 (EN ISO 13849)
性能等级 PL e (EN ISO 13849)
PFHD（每小时危险失效率） 15 x 10-9 (EN ISO 13849)
TM（持续运行时间） 20 年 (EN ISO 13849)
在错误情况下更安全 在关闭状态下至少有一个输出信号切换装置。
功能
功能 交货状态
防护作业 ?
重启联锁 ? 外部
外部设备监控 (EDM) ? 已停止
光束编码 ? 未编码
固定消隐 ?
用于物体模式识别的动态消隐 ?
通过 EFI 实现安全的 SICK 设备通信 ?
功能需与 UE402 结合使用
操作模式转换 ?
接口
系统接口 12 针 M26 Hirschmann 插头
电缆连接方向 直头
导线横截面 0.75 mm2
允许的电缆长度 ≤ 50 m 1)
配置接口 4 针 M8 插座
配置方式 带 CDS（配置和诊断软件）的电脑
显示元件 7 段显示器

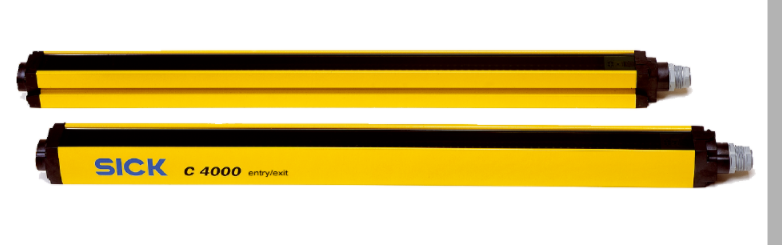

C40S-1502CI010, C40E-1502CI010
发射器:
类型:C40S-1502CI010
订货号:1024050
接收器:
类型:C40E-1502CI010
订货号:1024051
工业环境用SICK安全光幕的发射器和接收器
功能特点
1) 工业环境用SICK安全光幕的发射器和接收器采用光学同步技术，无需电气连接线，简化安装布线并降低电磁干扰风险。
2) 内置7段显示器，可直接读取设备状态码，现场调试无需额外仪表。
3) 铝制挤压型材外壳配合IP65防护等级，可耐受冲洗液、粉尘及机械碰撞。
4) 支持外部重启联锁和外部设备监控（EDM），符合EN 61496-1 Type 4最高安全等级要求。
5) 通过CDS配置软件可灵活设定固定消隐和动态消隐，适应不规则工件通过场景。
适用范围
1) 汽车焊装线：检测车身钣金件是否到位，防止夹具误动作伤人。
2) 物流输送分拣：识别托盘高度是否超限，保护堆垛机及升降门。
3) 包装封箱机：监测包装盒填充状态，避免未封口产品进入下一工位。
4) 钢铁冶金：冷轧板卷翻转台区域，耐受高温溅射及水蒸气环境。
5) 食品饮料灌装：冲洗式输送线上检测瓶盖缺失，支持0°C低温启动。
与其他产品对比
| 对比项目 | SICK C40系列 | 竞品A（红外对射型） | 竞品B（激光扫描型） |
|----------|---------------|-------------------|-------------------|
| 同步方式 | 光学同步，无电缆互连 | 需发射/接收供电线相连 | 旋转电机扫描，有运动部件 |
| 分辨率 | 20mm | 30mm | 14mm |
| 最大扫描范围 | 19m | 15m | 8m |
| 环境耐受 | IP65, -25°C储存 | IP54, -10°C储存 | IP40, 0°C启动受限 |
| 诊断能力 | 7段数码管+软件CDS | 仅LED指示灯 | 需专用控制器 |
| PFHD | 15×10??/h | 50×10??/h | 80×10??/h |
| 使用寿命 | 20年 | 15年 | 10年 |
核心优势
1) 单组对即可覆盖1500mm保护高度，配合19m扫描范围，大幅减少冗余安装数量。
2) 光学同步规避了传统线缆同步的压接故障，降低因接线松动导致的停机率。
3) 抗振动5g/10-55Hz、抗冲击10g/16ms，实测可在冲压机连续冲击下保持光束对准。
4) 通过EFI总线与UE402安全控制器直连，实现安全逻辑编程，无需额外安全继电器。
5) 铝型材外壳经阳极氧化处理，盐雾试验达720h无点蚀，适合沿海潮湿工厂。
选型与使用注意事项
1) 保护区高度需与设备开口匹配：1500mm光幕适用于1200-1400mm实际开口，上下预留安装余量。
2) 发射器与接收器安装面偏差≤±5°，否则会缩短有效扫描距离至12m以下。
3) 电缆长度不得超过50m，且需使用0.75mm2以上铜芯屏蔽线，避免压降导致误关断。
4) 光束编码功能用于多套光幕近距离防串扰时，必须通过CDS软件手动设置不同码值。
5) 固定消隐区域建议以10mm为步进设定，盲区宽度超过波束间距（20mm）时需双点设置。
6) 工作环境温度上限55°C，若靠近热源应加装隔热板，实测每升高10°C，有效检测距离衰减约8%。
常见问题解答
1) 光幕频繁误触发如何排查？
先检查安装支架是否因振动移位，用激光对中仪校准；再清洁滤光窗，油污或冷凝水会导致光束散射；最后用CDS读取故障代码，若显示“光束编码冲突”则需重新编码。
2) 发射器指示灯常灭是否判定为损坏？
不一定：检查M26插头是否锁紧，用万用表测量供电端电压应在24VDC±20%之间；若供电正常仍无光，可能内部光耦故障，需返厂维修。
3) 能否替代现有老款线缆同步光幕？
可以：光学同步接口兼容标准24V电源线，但原控制系统需确认安全逻辑是否支持外部重启联锁信号。改装时保留原有机械支架，仅更换发射/接收器头即可。
4) 动态消隐在输送带应用中如何配置？
在CDS软件中定义工件最大尺寸和通过速度，系统自动屏蔽对应光束；需注意工件通过后消隐窗口自动恢复延迟≤5ms，防止空隙处误检。
5) 长期运行后7段显示数值异常怎么办？
此现象多为内部EEPROM校验出错，可先断电重启；若仍未恢复，用CDS执行“恢复出厂设置”并重新写入配置参数。若依旧异常则需更换主控板。
