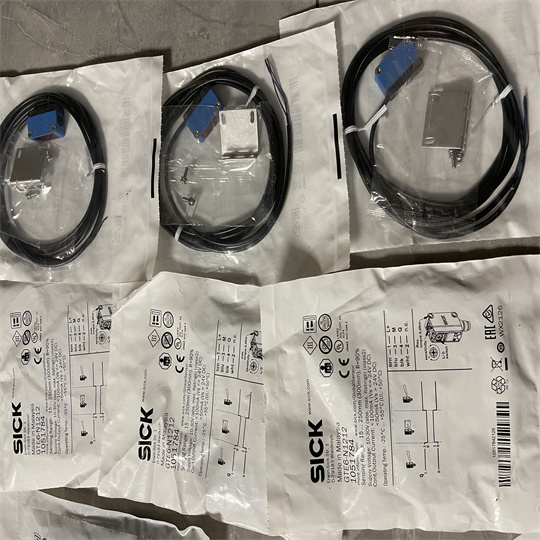

带2m线的SICK镜反射式光电传感器
同款型号
GSE6-P4212
GSE6-N4212
GSE6-P1212
GL6-F7511
GL6-P0111S18
GSE6-P6211
GSE6-P6212
GL6-P0511S19
GL6-P4212
GL 6-P0511S21
GSE6-N6312
GSE6-N631 1
GL 6-F4511S20
GL6-P1211S23
GL 6-N6211
GL6-N6212
GL 6-N1311S22
GL6-F4511S24
GL6-P6212
GL 6-P0111S25
GL 6-N1211S27
GL 6-N4212
GSE6-P4121S31
GL6-P7511S33
GSE6-N1221
GL 6-P0211S34
GL6-P7111S36
GL 6-P4511S37
GTE6-P4231
GTE6-N1231
GTE6-P1231
GTE6-N4231
GL6-F7511S38
GT B6-N1211S36
机械参数
设计构造 方形
尺寸(宽 x 高 x 深) 12 mm x 31.5 mm x 21 mm
接口 电缆，3 芯, 2 m 1)
接口详细信息
电缆长度 2 m
产品特点
机器型号 光电传感器
工作原理 镜反射式光电传感器
工作原理详细信息 双透镜
大开关距离 ≤ 6 m 1)
感应距离 ≤ 5 m 1)
偏振过滤器 是
发射光束
光源 PinPoint-LED 2)
光源种类 可见红光
光斑尺寸（距离） ? 8 mm (350 mm)
LED 特征值
轴长 650 nm
设置 电位计，270°
1) 反射器 PL80A.
2) 平均使用寿命：100,000 小时，TU = +25 °C.
安全技术参数
MTTFD 1,734 年
DCavg 0 %
电气参数
工作电压 UB 10 V DC ... 30 V DC 1)
残余纹波 ± 10 % 2)
电流消耗 30 mA 3)
防护等级 III
数字输出
类型 PNP
信号电压 PNP 高电平/低电平 约 UV - (≤ 3 V)/ 约 0 V
输出电流 Imax. ≤ 100 mA 4)
响应时间 < 625 μs 5)
开关频率 1,000 Hz 6)
开关类型 明/暗切换
开关类型可选 可通过明通/暗通开关选择
材料
外壳 塑料, ABS/PC
前镜 塑料, PMMA
电缆 PVC
重量 60 g
1) 低于 0°C 时导线不能发生形变.
环境参数
外壳防护等级 IP67
运行环境温度 –25 °C ... +55 °C 1)
仓库环境温度 –40 °C ... +70 °C
带2m线的SICK镜反射式光电传感器
功能特点：
1）带2m线的SICK镜反射式光电传感器采用双透镜光学系统，配合PinPoint-LED技术，光斑聚焦精度高，可检测直径8mm的物体在350mm距离处稳定识别；
2）内置偏振过滤器，有效消除目标物体表面镜面反射干扰，适用于高反光材质检测场景；
3）支持明通/暗通开关切换，通过270°电位计快速调节灵敏度，无需额外编程工具；
4）响应时间低于625μs，开关频率高达1000Hz，满足高速输送线节拍要求；
5）工作电压范围10-30V DC，残余纹波±10%，兼容工业24V电源系统，输出电流最大100mA，可直接驱动PLC输入；
6）防护等级IP67，可在粉尘、潮湿环境下长期运行，运行温度-25℃至+55℃，仓储温度-40℃至+70℃；
7）外壳采用ABS/PC塑料，前镜为PMMA材质，电缆为PVC，全生命周期防腐防锈，MTTFD达1734年。
适用范围：
适用于需要中短距离稳定检测的工业自动化环节：
1）物流输送线：对纸箱、托盘、周转箱进行到位检测；
2）包装机械：检测包装膜、封口位置及产品有无；
3）汽车零部件装配：识别金属件、塑料件的通过状态；
4）电子制造：PCB板、连接器、小型元件的有无检测；
5）门禁与安防：通道闸机、自动门的人/物通过检测；
6）立体仓库：货位占用识别、穿梭车定位辅助。
与其他产品对比：
| 对比项目 | 带2m线的SICK镜反射式传感器 | 常见同类品牌镜反射传感器（如欧姆龙E3Z系列） |
|----------|----------------------------|----------------------------------------------|
| 最大检测距离 | ≤6m（配PL80A反射器） | 通常≤4m（配标准反射器） |
| 光源类型 | PinPoint-LED可见红光（650nm） | 普通LED红光（660nm）或红外光 |
| 偏振过滤能力 | 是，有效抑制镜面反射 | 部分型号无偏振，易受干扰 |
| 响应时间 | ＜625μs | 通常1-2ms |
| 开关频率 | 1000Hz | 500-800Hz |
| 工作电压范围 | 10-30V DC（宽电压） | 12-24V DC（范围较窄） |
| 环境光抗干扰 | 调制光技术，抗环境光强 | 抗干扰能力中等 |
| 接线方式 | 2m PVC电缆，3芯 | 多为2m/5m电缆或M8插头 |
核心优势：
1）双透镜结构大幅减小检测盲区，反射器与传感器间距可压缩至极限，安装布局更灵活；
2）采用SICK自主ASIC芯片，内部信号处理稳定，在粉尘积累时自动增益补偿，降低误报率；
3）明暗切换一体化设计，无需外部反相器，单传感器适应“遮光触发”和“通光触发”两种逻辑；
4）紧凑方形外观（12mm×31.5mm×21mm），占用安装空间小，适合密集排布；
5）电缆线长2m为标准配置，可满足多数控制柜与安装点距离需求，减少接线延长损耗。
选型与使用注意事项：
1）反射器选型：标准最大距离6m需配合PL80A反射器；使用小尺寸反射器（如PL30A）时最大距离缩至3m，需根据实际检测距离选择型号；
2）安装对准：传感器光轴与反射器中心偏差角应＜5°，否则检测距离衰减达40%；
3）环境温度影响：低于0℃时电缆必须保持静止状态，避免弯折导致内部导线断裂；
4）负载电容限制：输出端容性负载应＜0.1μF，否则可能引起开关误动作；
5）抗光干扰测试：在强太阳光直射场景，需加装遮光罩或调整安装角度，避免光噪声饱和。
常见问题解答：
1）问：带2m线的传感器能否自行剪短电缆使用？
答：不建议自行剪短电缆，因为内部线径和屏蔽结构可能影响信号完整性；如需短电缆，可向SICK定制1m或0.5m规格。
2）问：检测透明玻璃瓶时为何出现误触发？
答：玻璃瓶对可见红光有透射和折射，建议启用偏振功能，并将传感器灵敏度调至略低于正常值，配合专用反射器可改善。
3）问：传感器在快速启停产线上偶尔丢失信号如何解决？
答：首先确认电源纹波＜10%，其次检查反射器表面是否附着油污；若仍存在，可将开关频率调至高于产线实际节拍2倍以上余量。
