HVB系列的CKD喜开理高真空用电磁阀

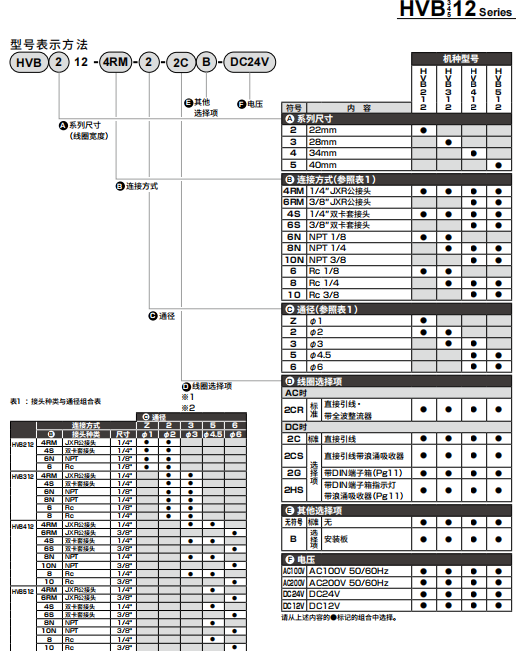

CKD电磁阀HVB212-4RM-2-2CB-DC24V
【高真空适用】
真空泄漏量1.0×10＾-9Pa??/s以下，适用于高真空系统。
【轻量、紧凑】
采用薄型线圈，轻量紧凑。
【产品种类】
可从5个线圈尺寸、多个节流孔径中选择佳规格。
【连接选择项丰富】
备有VCR兼容接头（JXR接头）、双卡套接头一体型，可保持真空容器、配管的真空度。
CKD高真空用电磁阀在阀体中装有密封头，外装有电磁线圈密封头和阀体之间装有橡胶密封环其特征是:密封
环和阀体之间的安装为弹性浮动式，密封头的结构为自由浮动式，同时密封环和密封头改为高弹性体。
维护容易
部件数量少,构造简单。
种类丰富
通径 ：φ1?φ2?φ3?φ4.5?φ6、
线圈宽度22?28?34?40mm。
安装方式自由
可根据安装空间自由安装。
可有效节省空间。
高真空维持能力
低泄漏，真空保持力稳定。
可以使用背压。反响真空
高耐腐蚀材料
阀体采用不锈钢SUS303
VCR接头是SUS316
交流电哼声消除
线圈DC化后，不发生交流电哼声。
采用特殊密封料
FKM制造，密封寿命优异。
HVB系列的CKD喜开理高真空用电磁阀
功能特点：
1）HVB系列的CKD喜开理高真空用电磁阀采用金属波纹管密封结构，在10^5次动作循环后泄漏率仍低于5×10^{-10} Pa·m3/s，符合SEMI F1标准。
2）线圈采用环氧树脂封装，绝缘等级达Class H，可耐受200℃高温环境。
3）阀体内部流道经过电化学抛光处理，表面粗糙度Ra≤0.4μm，减少气体吸附与颗粒残留。
4）内置弹簧复位机构，断电后自动关闭，响应时间≤15ms。
5）配备LED指示灯与浪涌吸收二极管，延长控制器寿命。
6）防护等级IP65，可耐受洁净室冲洗与轻度化学蒸汽。
适用范围：
1）半导体晶圆传输腔室的背底真空维持系统。
2）平板显示器制造中的真空蒸镀设备。
3）真空镀膜机中被抽气体切换与隔离。
4）加速器束流管道的真空连锁保护。
5）超导磁体低温杜瓦的抽真空管路。
6）科研用原子力显微镜（AFM）的真空腔体接口。
与其他产品对比：
| 对比项目 | HVB系列高真空用电磁阀 | 普通电磁阀 | 气动波纹管阀 |
|----------|------------------------|------------|--------------|
| 泄漏率（Pa·m3/s） | ＜1×10^{-9} | 10^{-6}量级 | 10^{-8}量级 |
| 工作压力范围 | 大气压～10^{-7} Pa | 0.1MPa以上 | 大气压～10^{-6} Pa |
| 动作寿命（次） | ≥100万 | 50万 | 200万 |
| 线圈功耗 | 4.5W（DC24V） | 8～15W | 依赖气源 |
| 适用介质 | 惰性气体、氧气、N? | 洁净气体 | 所有气体 |
| 安装方向 | 竖直30°以内 | 任意 | 任意 |
核心优势：
1）采用镍基合金阀芯与PCTFE阀座，抗冲击且密封力稳定，适应频繁开关。
2）线圈模块化设计，无需拆卸阀体即可更换，维护时间缩短60%。
3）内置消音器，动作噪音≤45dB，满足实验室静音要求。
4）阀体预留KF16/25快速接口，兼容主流真空管路。
5）通过RoHS与REACH认证，适用于光刻胶等敏感物料接触。
选型与使用注意事项：
1）确认系统极限真空度与工作压力：本阀适用于高真空（10^{-1}～10^{-7} Pa），不适用于超高真空（＜10^{-7} Pa）。
2）电源电压波动范围应为DC24V±10%，纹波＜1%，否则需加稳压模块。
3）配管前用无水乙醇清洁接口并吹干，避免油脂污染阀座。
4）首次安装后需进行氦质谱检漏，合格后方可投入运行。
5）若用于氧气环境，必须选用脱脂型号（在型号后加“-O2”标识）。
6）避免长期在真空侧反向加压（即出口压力高于入口），否则可能损坏波纹管。
常见问题解答：
1）问：HVB系列电磁阀能否直接用于大气直排？
答：可以，但建议在排气口加装消音器，避免气流冲击造成阀芯振动。
2）问：线圈损坏后如何快速更换？
答：松开两枚固定螺丝，拔出旧线圈，插入新线圈并锁紧，全程无需工具，约2分钟完成。
3）问：该阀能否替代手动挡板阀？
答：可替代部分小口径手动阀，但需确认信号接口与控制逻辑是否匹配现有系统。
4）问：长期不动作时建议如何保养？
答：每6个月通电动作3～5次，防止密封件粘连；同时检查线圈绝缘电阻是否＞100MΩ。
