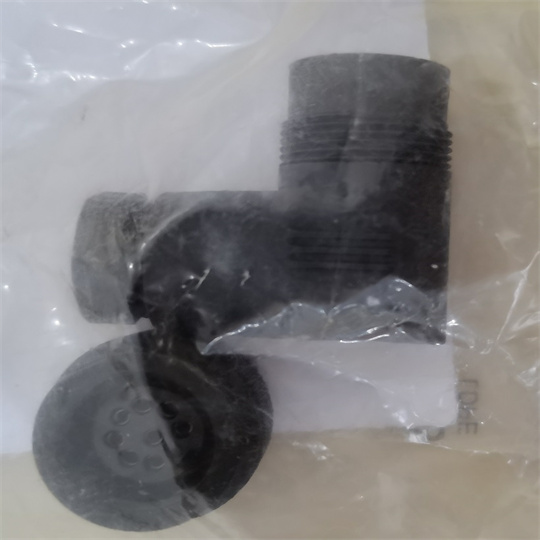

费斯托标准型截止阀NPQE-D-R18-Q8-P10
阀功能：可解锁的止回功能 安装高度低 高流量
在安装好的状态下，可水平旋转 360° 可实现手控排气先导止回阀适用于气缸的简单定位和刹车功能。
只要气接口 有控制信号， 压缩空气就会流入气缸或从气缸流出。如果不存在先导信号，阀就会切断气缸 的排气通
道，气缸就会停止运动。 ? 经认证的元件适用于安全相关的系统
消音器AMTE-M-LH-G18
滤芯MS4-LFP-E
电磁换向阀MFH-3-3/4 DC24V
DGC-K-18-300-PPV-A-GK
SDBC-MSB-1L-ZU-K-2-LE
DGPL-40-2800-PPV-A-B-KF-GK-SH
油水分离器滤芯 159641
festo 气缸 157259 AEVUZ-16-15-A-P-A
快速接头 QS-G1/4-8
快速接头 QS-G3/8-10
快速接头 QSL-G1/8-4
快速接头 QSL-G1/2-16
PUN-V0-8X2-BL-C
NPQH-T-Q10-E-P10
NPQH-T-Q8-E-P10
NPQH-H-Q10-E-P10
NPQE-T-R18-Q6-P10
NPQE-D-R14-Q10-P10
单向阀将节流阀和截止阀的功能集成于一个组件中。压缩空气在一个气流方向上可自由通过。
可以通过调节元件更改相反方向上的体积流速。与气缸结合使用时，这类产品通常用于速度调节。
先导止回阀 HGL带手控装置的关断阀。
阀功能：可解锁的止回功能 带外螺纹，可旋入 可气动解锁
先导气源接口：M5、G1/8、G1/4、G3/8、QS-4 可使用独立附件手控排气
单向阀 H, HA, HB旋入式单向阀。 阀功能：止回功能
可旋入或管式安装 带双侧接口螺纹，双侧快插接头，螺纹/快插接头
先导式止回阀 VBNF扁平、可旋转的关断阀，带手控装置。
? 旋转接口可在安装后进行旋转
? 通过作为附件的手控装置HAB进行气缸的手动排气
快速排气阀 VBQF
扁平的旋入式排气控制装置，减少噪音排放。
安装高度低 高流量 降低噪声 可选配消声器
可选配集中管道式排气或非集中管道式排气 循环时间更短
费斯托标准型截止阀NPQE-D-R18-Q8-P10
功能特点：
1）费斯托标准型截止阀NPQE-D-R18-Q8-P10采用可解锁止回结构，实现安装高度仅28mm的低矮化设计，同时满足标称流量达1200L/min的高通量需求。
2）阀体可在安装后水平旋转360°，便于管路方向调整，无需拆卸重新布管。
3）集成手控排气功能，允许在无电信号时手动释放气缸残余压力。
4）先导控制响应时间≤15ms，适用频率达5Hz的快速启闭场景。
5）通过TüV Rheinland功能安全认证（SIL 2/PL d），适用于安全回路。
适用范围：
1）费斯托标准型截止阀NPQE-D-R18-Q8-P10主要用于气动系统中需实现中间停止、紧急制动或防坠落的垂直负载保持回路。
2）适用介质为经过滤的压缩空气（过滤精度≤40μm），工作压力范围0.3～1.0MPa。
3）环境温度-10～+60℃，可与ISO 15552标准气缸配合使用。
4）典型行业包括汽车焊装线、包装码垛、物料搬运及工业机器人气动夹爪。
与其他产品对比：
| 对比项目 | 费斯托NPQE-D-R18-Q8-P10 | 普通单向阀（如HGL） | 机械式截止阀（如VBNF） |
|----------|-------------------------|---------------------|----------------------|
| 解锁方式 | 气控先导+手控双模式 | 仅弹簧止回，不可解锁 | 手动机械旋转开闭 |
| 安装高度 | 28mm（极低） | 45～60mm | 55～80mm |
| 可旋转性 | 360°水平旋转 | 固定安装 | 90°旋转有限 |
| 流量系数Cv | 1.2 | 0.8～1.0 | 0.6～0.9 |
| 安全认证 | SIL 2/PL d | 无 | 无 |
核心优势：
1）费斯托标准型截止阀NPQE-D-R18-Q8-P10将止回、截止、手控排气三大功能集成于一体，减少系统接头数量30%以上。
2）先导气源口采用G1/8标准螺纹，可直接对接Festo VAB系列阀岛，简化气路设计。
3）阀芯采用硬化不锈钢+PTFE密封，在100万次循环后内泄漏量仍≤10cm3/min。
4）标配的旋转锁定环可防止振动工况下阀体偏移，锁紧力矩达2.5N·m。
选型与使用注意事项：
1）根据气缸口径选择接口规格：QS-G1/4-8适配Φ8气管，QS-G1/2-16适配Φ16气管，确保流量不因缩径损失超过15%。
2）先导信号压力需≥0.3MPa且≤1.0MPa，低于0.25MPa可能导致阀门无法完全开启。
3）安装时确保阀体箭头方向与压缩空气流动方向一致，反向安装会触发锁定功能失效。
4）手控排气按钮连续按压时间不宜超过60s，避免内部复位弹簧疲劳变形。
5）在含冷凝水环境中，建议配套使用Festo MS4-LFP-E滤芯（过滤精度5μm）以延长阀芯寿命。
常见问题解答：
1）问：NPQE-D-R18-Q8-P10能否用于真空回路？答：不可。该阀设计工作压力下限为0.3MPa，真空状态下先导解锁功能无法建立，会导致阀芯无法打开。
2）问：手控排气时气缸缓慢下滑是否正常？答：正常。手动排气是通过阀体内部小通径旁路泄压，流量约为额定流量的10%，属设计特性；若要求快速下降需并联快速排气阀VBQF。
3）问：阀体水平旋转后密封性会下降吗？答：不会。旋转机构采用双O型圈轴向密封，出厂时经2.0MPa气密性测试，旋转后仍保持≤0.5%的泄漏率。
