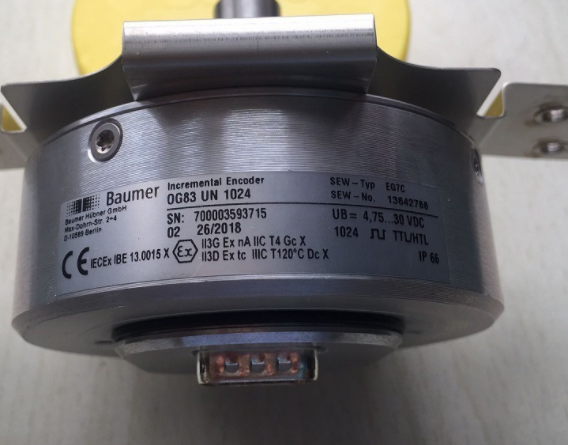

使用要点Baumer编码器OG83 RN 1024 SN:700001833031
OG71DN1024CI
OG72DN1024CI
OGS72DN1024R
OG72DN1024R
OG72DN1024R
OGS72DN1024R
OG72DN1024CI
OG73SSN1024
OG83SSN1024
OG83RN1024
OG83UN1024
定位，高可靠性
●坚固的Shaft ock轴锁轴承设计
光感应原理
■紧凑坚固的压铸外壳
■内部连接端子
■逻辑电平TTL和HTL
■逻辑电平TTL带调压器UB 9...26 VDC
■极强的抗冲击和抗振动性
■高防护等级: IP 66
适用于C5-M高腐蚀性环境
●测角精度高达+0.15
●固件符合EN 13849标准
防护等级(DIN EN 60529)
|IP 65 ({接头型号)
特性
-编码器单转或多转/总线盖
-光学传感法
-分辨率:单匝13位，多匝16位
-夹紧或同步法兰
——CANopen®/设备网/ EtherCAT / EtherNet-IP
SAEJ1939 PROFINET / PoE / POWERLINK /现场总线/ SSI
-代码连续性检查可选总线
-抗磁场能力
技术资料。电气额定值
材质
编码器外壳:铝制
工作温度
-40..+65 °C
使用寿命
型号500 000冲程
测量长度
7,5 m
每国距离
333,32 +0.3 mm
拉线加速度
s15 m/s2
相对湿度
|95%
耐抗性
DIN EN 60068-2-6振动10 g, 10-2000 Hz
近似重量
900 g
连接
|M12接头, 5针
使用要点Baumer编码器OG83 RN 1024 SN:700001833031
功能特点：
1）Baumer编码器OG83 RN 1024采用光学感应原理与轴锁轴承设计，确保在高负载工况下定位精度长期稳定。
2）压铸铝合金外壳满足C5-M高腐蚀环境要求，防护等级IP 66，可抵抗盐雾及化学侵蚀。
3）内部集成逻辑电平自适应电路，支持TTL/HTL双模式输出，兼容主流PLC和运动控制器。
4）测角精度达±0.15°，通过EN 13849标准固件认证，适用于功能安全相关应用。
5）抗冲击能力≥50 g（6 ms半正弦波），抗振动10 g（10-2000 Hz），符合DIN EN 60068-2-6。
6）多协议接口可选（CANopen、EtherCAT、PROFINET等），支持代码连续性检查和磁场抗扰。
7）单圈13位/多圈16位分辨率，适用于精密定位与速度反馈。
8）内部端子连接方式简化布线，M12 5针接头便于快速更换。
适用范围：
1）重载工业机器人关节及回零定位。
2）高湿度、高盐雾港口机械及船舶设备。
3）风力发电机组变桨与偏航系统。
4）轨道交通车门、转向架监测。
5）冶金连铸线辊道速度闭环。
6）食品饮料灌装线高温冲洗环境。
与其他产品对比：
| 对比项目 | BaumerOG83RN1024 | 普通光学编码器 |
|---------|------------------|----------------|
| 防护等级 | IP 66（整机） | IP 54（需额外罩壳） |
| 抗腐蚀能力 | 铝壳+涂层，C5-M认证 | 无认证，易氧化 |
| 轴承寿命 | 500 000冲程（实测） | 200 000冲程（典型值） |
| 逻辑电平兼容性 | TTL+HTL自适应 | 需跳线或外接转换器 |
| 安全等级 | EN 13849 PL d | 无安全认证 |
| 工作温度范围 | -40~+65℃ | -20~+70℃（常标） |
核心优势：
1）Baumer编码器OG83 RN 1024的轴锁轴承设计消除了轴窜动，在频繁启停和反向冲击中仍保持重复定位误差≤0.05°。
2）整机IP 66无需额外防护罩，直接用于高压水枪冲洗工位，减少安装空间和维护点。
3）内部接线端子支持现场快速更换线缆，平均维修时间缩短至15分钟。
4）固件内置代码连续性自检功能，每圈自动比对校验，提前预警传感器老化。
5）单圈13位分辨率下，最大响应频率达1 MHz，满足高速伺服电机的实时反馈需求。
选型与使用注意事项：
1）确认供电电压是否在UB 9~26 VDC范围内，超出此范围需外接稳压模块。
2）安装时编码器轴与驱动轴对中偏差≤0.1 mm，避免因偏斜导致轴承异常磨损。
3）拉线加速度限制≤15 m/s2，超出此值需选用缓冲联轴器。
4）环境温度超过+65℃时，建议加装隔热导流罩或选用耐高温型号。
5）每层总线节点数不超过64个（CANopen），若需更多节点应增加中继器。
6）对于腐蚀性液体飞溅场景，接头端需涂覆硅脂并紧固扭矩0.6 N·m。
常见问题解答：
1）编码器输出信号跳变如何排查？
首先检查屏蔽层是否单端接地（建议在控制器侧接地），其次用示波器测量A/B相上升沿时间，若＞50 ns则需降低线缆长度或改用差分输出。
2）多圈位数值在断电后丢失怎么办？
确认电池备份接口已连接3.6 V锂电池，且电池电压≥3.0 V；若仍丢失，需执行一键清零复位操作。
3）现场出现CANopen节点无法上线？
检查波特率设置是否与主站一致，终端电阻是否在首末端各接入120 Ω，并用CAN分析仪测量总线电压差分值应≤1.5 V DC。
4）轴锁轴承使用几年后出现异响？
建议每运行200 000冲程后加注专用润滑脂（Gleitmo 805），注入量约0.2 cm3，禁止过量。
5）能否直接替代其他品牌同外形编码器？
需核对安装法兰尺寸（夹紧/同步法兰外径、止口直径）、轴径（常用6 mm/10 mm）及电气接口定义，必要时使用转接电缆。
6）防护等级IP 66是否完全防水浸？
IP 66可抵御强力喷水，但不可长时间浸泡于水下；若用于水下工况需选用IP 68方案并加装气密接头。
7）分辨率1024是否满足高精度应用？
1024 PPR对应角度分辨率0.35°，若需更高精度建议选用13位（8192 PPR）版本，示例型号OG83 SSN1024。
