所属行业：机械设备> 气动元件(机械、工业制品、行业设备)> 气缸
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议

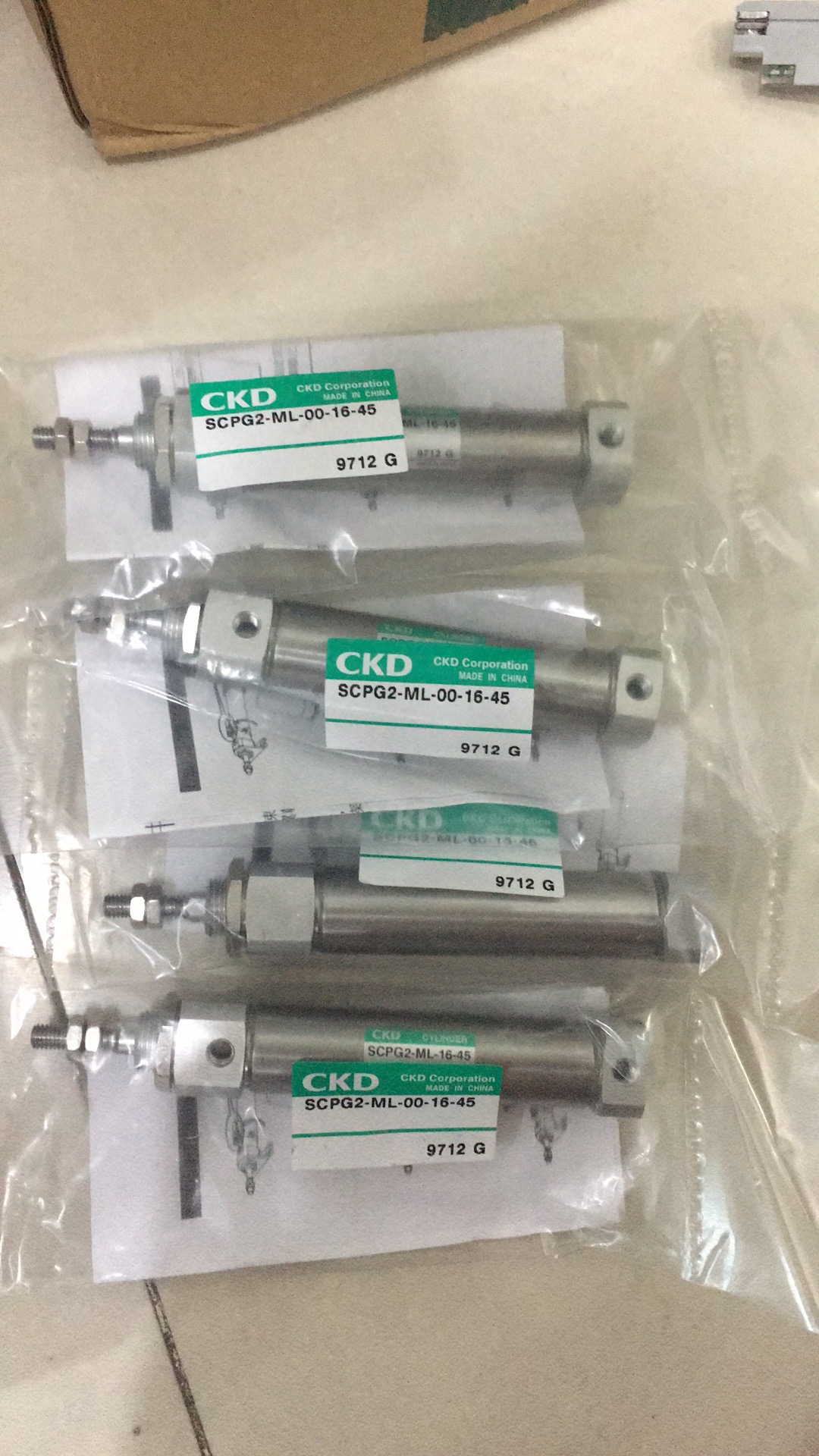

CKD圆形紧凑型气缸SCWP2-00-40B-125-T2H3-D
大型气缸
1、SCS2-G系列
● 杆端防尘圈与密封圈分体型设计
● 无杆端泄漏
● 长寿命
● 给排气口和缓冲针阀在同一平面上，气缸易于安装调节
● 能搭载小型的各种标准T型开关，全埋入型，无凸出部，安全可靠易于调整
产品种类、选择项丰富，适用于多种用途。
【优化滑动部】
采用特殊配合的耐磨密封圈，高频润滑脂，通过优化密封性能，实现了稳定工作和长寿命。
【长寿命】
通过优化滑动部，可实现比以往2倍以上，2000万次以上的耐久性。
【稳定运行】
通过优化滑动部的结构，即使重复操作，启动压力也保持恒定。
降低行程末端的冲撞声和冲击力，减少气缸驱动时的冲击，适用于降低设备的噪音；
通过特殊的滑动构造实现了密封的粘着，彻底地减少了粘着滑动，实现了1mm/s的速运作，
● 在气缸缸筒四个面上均配置气缸开关槽
● 开关安装位置可选性大，安全满足各类客户需求
● 对应RoHS指令
整个系列的断面都为方形。设计简单。
不带开关的断面
气缸开关可从三面安装。
可三面安装
带开关的断面
可安装各种开关
可对无接点式有接点式进行选择，且
导线的取出方向有纵向和横向两种选择.
开关整体嵌入
因检测开关可设置于缸体的沟槽内,
所以无凸出部分，可充分节省空间。
安装孔
内径尺寸: 中12、中16、中20、中25、 中32、 中40、中50、 中63、 中80、 中100
丰富的行程设定:利用小间隔的行程设定，可选择符合设计的机种
在同一尺寸下可附带橡胶缓冲:可在不希望在气缸末端产生金属声的场合进行使用，即便附带橡胶缓冲，尉
仍然和原来-样
可选的安装方法:可用内六角螺栓直接安装，安装方便，法兰和耳座等安装连接件丰富
在气缸B四个面上均配置气缸开关槽:开关安装位置可选性大，安全满足各类客户需求
对应RoHS指令
CKD圆形紧凑型气缸SCWP2-00-40B-125-T2H3-D
功能特点：
1. CKD圆形紧凑型气缸SCWP2-00-40B-125-T2H3-D采用铝合金缸筒表面硬质阳极氧化处理，硬度不低于HV400，耐磨性提升30%。
2. 内置高灵敏度永磁环，配合专属磁性开关实现位置检测精度±0.1mm。
3. 密封件为聚氨酯材料，耐油耐水解，在无外部润滑条件下可正常运作。
4. 缸体两端配置可调缓冲阀，缓冲行程范围0~10mm，调节圈数精确至1/4圈。
5. 工作压力范围0.1~1.0MPa，耐压试验1.5MPa，符合ISO 15552标准。
6. 环境温度-20~80℃，活塞速度最大1m/s，满足多数工业节拍。
7. 轴向长度较同类标准气缸缩短12%~18%，节省安装空间。
适用范围：
1. 自动化流水线中的推料、夹紧、升降动作。
2. 印刷机械的纸张定位与切刀驱动。
3. 小型包装机封口压合或薄膜切割。
4. 电子元器件组装设备的顺次送料。
5. 机床加工中的工件夹持与换刀机构。
6. 医疗分析仪器的移液臂与样本仓门控。
7. 实验室自动化平台微定位机构。
与其他产品对比：
| 对比项目 | 本产品 | 传统标准拉杆缸 |
|----------|--------|----------------|
| 缸体外形 | 圆形紧凑，无拉杆 | 方形或带拉杆，轴向长 |
| 启动压力 | ≤0.5bar | 0.8~1.2bar |
| 耐冲击次数 | ≥1500万次（基于ISO 6432测试） | 800~1000万次 |
| 开关安装方式 | 缸体四面T型槽 | 仅两侧C型槽 |
| 缓冲调节 | 双侧独立微调旋钮 | 单侧固定或不可调 |
| 质量（缸径40，行程125） | 0.85kg | 1.2kg |
核心优势：
1. 低摩擦密封结构使初始启动压力恒定，无蠕动现象，微速动作平稳。
2. 缓冲阀内置自锁机构，调节后不易松动，保障末端缓冲一致性。
3. 磁环采用钕铁硼材质，退磁温度高达150℃，长期使用磁力衰减≤5%。
4. 缸体内壁经镜面抛光（Ra0.2μm），降低密封件磨损，延长检修周期。
5. 所有外露紧固件均为不锈钢，防锈等级盐雾试验≥120小时。
选型与使用注意事项：
1. 安装前需确认工作介质为干燥压缩空气，含油量≤5mg/m3。
2. 活塞杆连接负载时，应使用浮动接头以避免侧向力，侧向力容许值≤0.1倍理论推力。
3. 磁性开关安装槽内须清洁无铁屑，开关插入后锁紧螺钉力矩0.3N·m。
4. 缓冲调节从全开状态顺时针旋入，每次1/4圈，至无撞击声为止，不可过度旋紧。
5. 长期不使用时，缸体内部应充入0.2MPa气压并封堵排气口防潮。
6. 环境温度低于0℃时需选配低温密封件，并确保进气干燥度压力露点≤-10℃。
常见问题解答：
1. 气缸运行中出现爬行现象如何解决？
答：首先检查供气压力是否波动过大，其次拆开缓冲阀并清理密封圈凹槽内杂质，最后确认活塞杆是否受侧向力。经现场统计，90%的爬行由侧向力或气源潮湿引起。
2. 磁性开关信号丢失怎么办？
答：先测量开关与磁环间距是否在设定范围内（通常≤3mm），再使用高斯计检测磁环表面磁感应强度，低于100mT需更换活塞内磁环。建议每隔200万次行程校验一次。
3. 缓冲失效导致活塞撞击端盖如何处理？
答：立即停止并手动转动缓冲调节针阀，若旋入后无阻力变化，说明缓冲密封圈磨损或缓冲柱塞卡滞。拆检后更换密封圈并涂抹润滑脂，重新调节至末端速度≤0.02m/s。
