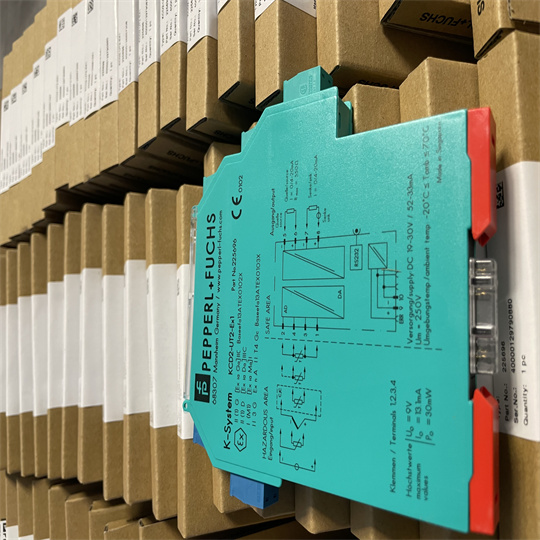

KFD2-UT2-Ex2 倍加福P+F安全栅有货
通用温度转换器KFD2-UT2-Ex2
型号
KCD2-RR-EX1
FN-LBF-D1.32
KFD2-SR2-EX2.W
KFD2-STC4-EX1.2O
KFD2-STC4-1.2O
KCD2-STC-EX1.ES
KCD2-UT2-EX1
KC-CJC-1BU
K-CJC-BU
KCD2-SR-EX2
KFD2-DWB-EX1.D
KFD2-UFC-1.D
KFD2-UT2-EX2
KFD2-CD-EX1.32
KFD2-UFC-EX1.D
KFD2-HMM-16
KFD0-HMS-16
K-HM26-2M-261533
K-HM14
K-ADP-USB
KCD2-SCD-1
PS3500-TB-3
KCD2-STC-EX1.20
信息
2通道隔离屏障
24 V直流电源（电源轨）
热电偶、RTD、电位计或电压输入
可用作信号分离器（1个输入和2个输出）
电流输出0/4 mA。。。20毫安
接收器或源模式
可由PACTware配置
线路故障（LFD）和传感器烧毁检测
根据IEC/EN 61508/IEC/EN 61511，达到SIL 2
一般规范
信号类型模拟输入
功能安全相关参数
安全完整性等级（SIL）SIL 2
供给
连接端子14+、15-或馈电模块/电源轨
额定电压20。。。30伏直流电
纹波在电源容差范围内
功耗≤1.53 W
大功耗。1.53瓦
界面
编程接口编程插座
输入
连接侧现场侧
连接端子1、2、3；4, 5, 6
RTD类型Pt10、Pt50、Pt100、Pt500、Pt1000（EN 60751:1995）
类型Pt10GOST、Pt50GOST、Pt100GOST、Pt500GOST、Pt1000GOST（6651-94）
Cu10、Cu50、Cu100型（P50353-92）
Ni100型（DIN 43760）
测量电流约。200μA，带RTD
测量2线、3线连接的类型
大引线电阻。每条线路50Ω
测量回路监控传感器断裂、传感器短路
B、E、J、K、N、R、S、T型热电偶（IEC 584-1:1995）
L型（DIN 43710:1985）
TXK、TXKH、TXA型（P8.585-2001）
外部和内部冷端补偿
测量回路监控传感器损坏
电位计0。。。20 kΩ（2线连接），0.8…20 kΩ
电压可在-100。。。100毫伏
输入电阻≥1 MΩ（-100…100 mV）
输出
连接侧控制侧
连接输出I：端子7：源（-），汇（+），端子8：源（+）、端子9：汇（-）
输出II：端子10：源（-），宿（+），端子11：源（+）、端子12：宿（-）
输出I、II模拟电流输出
当前范围0。。。20 mA或4。。。20毫安
故障信号低量程0或2 mA，高量程21.5 mA（根据NAMUR NE43）
源加载0。。。550 Ω
开路电压≤18 V
端子5。。。如果电流从>16.5V的电源提供，
需要串联电阻≥（V-16.5）/0.0215Ω，其中V为电源电压。
电阻的大值为（V-5）/0.0215Ω。
传输特性
偏离
校准后Pt100：±（测量值的0.06%，K+量程的0.1%+0.1 K（4线连接））
热电偶：±（测量值的0.05%（°C）+量程的0.1%+1 K（R型和S型为1.2 K）），包括冷端补偿（CJC）的±0.8 K故障
mV：±（50μV+量程的0.1%）
电位计：±（满量程的0.05%+量程的0.1%，（不包括引线电阻引起的故障））
环境温度Pt100的影响：±（测量值的0.0015%，K+量程的0.006%）/KΔTamb*）
热电偶：±（0.02 K+0.005%测量值（°C+0.006%量程）/KΔTamb*）），包括冷端补偿（CJC）的影响
mV：±（测量值的0.01%+量程的0.006%）/KΔTamb*）
电位计：量程/KΔTamb*的±0.006%）
*)ΔTamb=参考23°C（296 K）的环境温度变化
电源电压的影响<量程的0.01%
负载影响≤每100Ω输出值的0.001%
反应时间坏情况值（启用传感器损坏和/或传感器短路检测）
mV:1.2 s，热电偶CJC:1.4 s，热电偶固定参考温度：1.4 s，3线或4线RTD:1.1 s，2线RTD:920 ms，电位计：3线连接2.8 s，双线连接2.25 s
电流隔离
输出/电源，编程输入功能绝缘，额定绝缘电压50 V AC
编程输入和电源之间没有电气隔离。
编程电缆提供电流隔离，从而避免接地回路。
指示器/设置
显示元件LED
通过PACTware配置
正面标签空间
指令符合性
电磁兼容性
指令2014/30/EU EN 61326-1:2013（工业场所）
一致性
电磁兼容性NE 21:2006
防护等级IEC 60529:2001
电击防护UL 61010-1:2004
环境条件
环境温度-20。。。60°C（-4…140°F）
机械规格
防护等级IP20
连接螺钉端子
质量近似值。130克
尺寸20 x 119 x 115 mm（0.8 x 4.7 x 4.5英寸）（宽x高x深），外壳类型B2
根据EN 60715:2001安装在35 mm DIN安装导轨上
与危险区域相关的应用数据
欧盟型式检验证书CESI 04 ATEX 143
标记Ex Hexagon II（1）G[Ex ia Ga]IIC
Ex六边形II（1）D[Ex ia Da]IIIC
Ex六边形I（M1）[Ex ia Ma]I
输入Ex ia
输入端子1、2、3、4、5、6（用于无源设备）
电压Uo 9 V
电流Io 22 mA
功率Po 50 mW
模拟输出、电源、集体错误
大安全电压250 V（注意！这不是额定电压。）
界面
大安全电压250 V（注意！额定电压较低。），RS 232
