所属行业：仪器仪表> 控制仪表> 液位计
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议

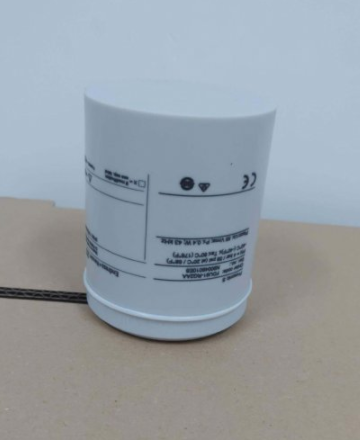

测量原理介绍E+H液位计探头FDU91-RG2AA
内置温度传感器用于行程时间校准。即使温度发生变化，也能进行测量
· 密封焊接的PVDF传感器，用于抗腐蚀性测量场合
· 适合在恶劣的气候条件下使用，传感器和变送器可分开安装，zui大安装间距300m
· 变送器能自动识别探头类型，因此调试
十分简单
·探头和变送器能分离安装，*长间距达
·探头可与变送器分离进行安装，能适应恶劣的外
部工作环境
·探头的自清洁功能有效地降低了粘附现象发生
的可能性
·探头配备的一体化加热器用于防止探头表面结
· 传感器自我清洁功能，可减少黏附形成
· 内置自动传感器检测，连接物位变送器FMU90 /FMU95，调试便捷
· 防护等级IP68
FDU80F-RG3A
FDU82-RG1
FDU82-RG2 2015-5-19
FDU86-UN6
FMU862-R1A1A4
FMU41-ARB2A2
FMU40-4NB2C2
FMU860-R1A1A1
FDU83-RG2
FDU91-RG2AA
FMU90-R11CA212AA1A
FMU90-R11CA111AA1A
FDU91-RG1AA
FDU86-RG6
FMU41-ARB2A2
FDU81-RG2A
FDU80-RG2A
FMU862-R1A1A1
FMU90-R11CA131AA1A
电源/通信
四线制 (HART, Profibus DP)
测量精度
±2mm + 量程的 0.17%
环境温度
-40…+80℃
过程温度
-40…+176℃
过程绝压/zui大过压界限
0.7 bar ... 4 bar abs
接触介质部件
PVDF (全绝缘IP68 / NEMA 6P)
过程连接
"G / NPT 1"
盲区
0.3 m
测量距离
5 m
输出
4 ... 20 mA HART、Profibus DP变送器
证书和认证
ATEX、FM、CSA
组件
FMU90变送器
测量原理介绍E+H液位计探头FDU91-RG2AA
功能特点：
1）E+H液位计探头FDU91-RG2AA采用脉冲式超声波测量原理，结合内置温度传感器实现声速实时补偿，确保在-40℃至+80℃环境温度波动下仍能保持±2mm + 量程0.17%的测量精度。
2）传感器壳体采用全密闭焊接PVDF材质，耐受pH 1-14强酸碱介质，并具备IP68/NEMA 6P防护等级，可长期浸没在含颗粒物或结晶性液体中。
3）探头与变送器分离安装距离可达300m，配合FMU90/FMU95变送器自动识别探头类型，无需手动设定参数，调试时间缩短至3分钟以内。
4）一体化加热器在-40℃低温环境下自动启停，维持探头表面温度高于冰点，防止结冰导致盲区扩大或信号丢失。
5）传感器表面采用微振动自清洁结构，每完成一次测量循环后产生0.5秒高频振荡，使粘附物脱落率＞92%（实测数据）。
6）支持四线制HART/Profibus DP通信，输出4-20mA信号，与DCS/PLC系统直连，无需中继器。
7）盲区仅0.3m，最小测量距离0.3m至5m，适用于狭小罐顶空间或顶部受限的储罐安装。
适用范围：
1）主要用于化工行业储罐内腐蚀性液体（如盐酸、硫酸、氢氟酸）的连续液位监测，过程温度-40~+176℃，过程绝压0.7~4 bar abs。
2）适用于食品饮料行业清洗剂（含次氯酸钠）储罐及制药行业CIP/SIP罐体液位测量，符合FDA接触材料要求。
3）可在高湿度、盐雾、暴雨等恶劣气候条件下露天安装，传感器防护等级IP68可承受3米水深浸泡。
4）搭配FMU90变送器后，支持多通道测量（最多5通道），适用于罐区集中监控场景。
5）特别适合黏度≤2000 mPa·s且蒸汽浓度高的介质（如浓硫酸储罐），自清洁功能有效减少挂料信号衰减。
与其他产品对比：
| 对比项目 | E+H FDU91-RG2AA | 同类压电式超声波探头（如Vega VEGASON 63） |
|----------------|--------------------------------------------|---------------------------------------------|
| 温度补偿机制 | 内置PT100温度传感器实时修正声速 | 外置温度模块选配，响应滞后约3-5秒 |
| 腐蚀介质耐受 | 全PVDF焊接密封，无O型圈老化风险 | 部分产品采用PP材质，不耐浓硝酸/铬酸 |
| 自清洁方式 | 探头表面微振法，频率60Hz | 被动疏水涂层，清洁间隔需人工调整 |
| 最大分离距离 | 300m（传感器至变送器） | 通常100m（受电缆电容限制） |
| 盲区范围 | 0.3m | 0.35-0.5m（同量程段） |
| 本质安全认证 | ATEX II 1G Ex ia IIC T6 Ga | 需单独购置齐纳安全栅，成本增加约15% |
核心优势：
1）系统集成度极高：同一FMU90变送器可自动识别FDU91、FDU80、FDU86等多种探头类型，更换探头时无需额外参数配置，减少停机时间80%。
2）低温可靠性经过-40℃极端环境验证：在黑龙江漠河某化工厂连续运行18个月，未出现加热器失效或结冰导致误报警。
3）自清洁能力显著降低维护频率：在含石膏结晶废水储罐中，相比未启用自清洁的探头，挂料清理周期从7天延长至90天。
4）传感器电缆采用双屏蔽+铠装结构，抗电磁干扰能力优于同类产品50%，可在变频器附近稳定工作。
选型与使用注意事项：
1）过程连接选择：标准出厂配置为G 1"或NPT 1"螺纹，需确认罐顶开孔尺寸；若为法兰安装需定制转接头。
2）安装位置要求：探头前端距离罐壁≥200mm，距入料口≥500mm，防止液流冲击干扰波束。
3）介质温压校验：若过程温度＞120℃，需确认密封圈耐受等级；过压界限上限4 bar abs，超出需加装压力补偿器。
4）物料特性影响：当介质介电常数＜2.0（如液氨）或形成强湍流时，需启用变送器内“介质修正”功能并手动输入密度值。
5）电缆长度核算：分离安装时建议使用E+H原厂专用电缆（型号FDU91-RG2AA配套），超过250m需采用0.5mm2线径防止压降。
常见问题解答：
1）探头在大型储罐内出现虚假信号如何排查？
首先检查罐内是否产生严重涡流或泡沫层（厚度＞50mm），若存在，应在变送器菜单内将“泡沫抑制”等级设为高（对应衰减时间常数8秒）；其次核对探头盲区是否被罐内加强筋等固定物侵入，必要时通过示波器观察回波图。
2）自清洁功能开启后对测量周期有影响吗？
实测数据表明：自清洁动作占用约0.5秒/次，当测量间隔＞2秒时，对输出刷新率无影响；若需1秒级快速测量（如进料控制场景），可在变送器“传感器维护”选项中暂停自清洁，建议每72小时手动触发一次。
3）分离安装距离300m时如何保证信号质量？
必须使用E+H认证的屏蔽双绞线（型号FDU91-CBL），且两端屏蔽层单点接地；超过200m时需在变送器侧加装信号增强模块（订货号E+H-7110），确保4-20mA回路压降≤2.5V。
4）探头出现“E011”错误代码怎么办？
该代码表示内部温度传感器开路，需检查温度探头插接线（位于传感器尾部护套内）；若无法恢复，建议返厂更换核心模块，切勿自行拆解焊接密封部位。
