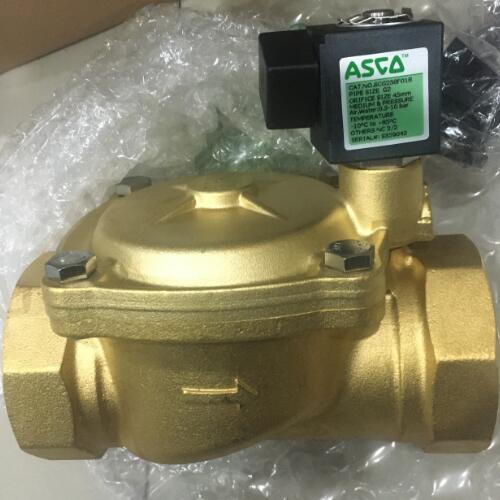

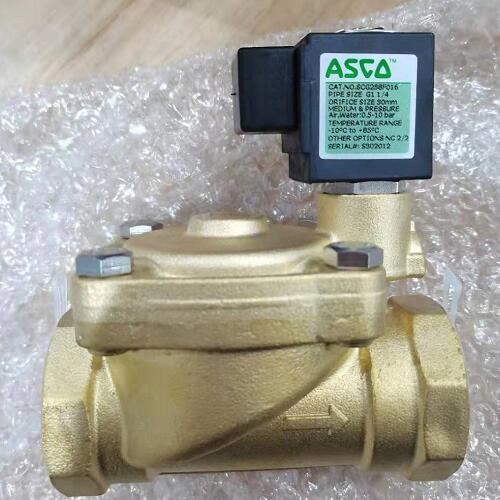

简要说明ASCO通用电磁阀SCG238D108V 230/50
结构数据:
当管内流体有倒流现象时,可选择带止回功能电磁阀。
当需要对电磁阀进行现场人工操作时,可选择带手动功能电磁阀。
露天安装或粉尘多场合应选用防水,防尘品种(防护等级在IP54以上)。
用于喷泉必须采用潜水型电磁阀(防护等级在IP68以上)。
当电磁阀需要长时间开启,并且持续的时间多余关闭的时间应选用常开型。
阀体材质黄铜
介质空气、惰性气体、轻油、水
管道/端口尺寸? "; ? "; ? "; 1 "; ? "; ? "
接口类型NPTF
功能两通 - 2/2 常闭、两通 - 2/2 常开
流量1.0 Cv 至 2.0 Cv、2.0 Cv 至 6.0 Cv、6.0 Cv
ASCO 238 系列是一款通用电磁阀,可用于处理空气、惰性气体、水和轻油。这款两通先导式阀门结构紧凑,可节省空间、缩短安装时间并简化维修,短行程可延长使用寿命。238 系列适用于空气悬挂系统、商业厨房和洗衣设备、包装以及水和废水处理系统。
阀体材质黄铜和不锈钢阀体可选,交流或直流线圈可选
标配 DIN 连接线圈
选件包括悬空引线、手动操作器和备用弹性体
阀门执行器电磁
要是开启的时间短或开和关的时间不多时,则选常闭型。
但是有些用于安全保护的工况,如炉、窑火焰监测,则不能选常开的,应选可长期通电型。
高温电磁阀电气选择:电压规格应尽量优先选用进口电磁阀较为方便。
不锈钢电磁阀根据环境要求选择辅助功能:防爆、止回、手动、防水雾、水淋、潜水
爆炸性环境:必须选用相应防爆等级的电磁阀 。

简要说明ASCO通用电磁阀SCG238D108V 230/50
【功能特点】
1. ASCO通用电磁阀SCG238D108V 230/50采用先导式结构,适配AC 230V/50Hz电源,内置双稳态自保持线圈,断电后密封零泄漏,实测Cv值2.0-4.5区间可调。
2. 阀体为黄铜锻造,耐压等级PN16,适用于介质温度-10℃至+90℃。
3. 标配DIN 43650A型线圈连接器,IP65防护等级,可选防爆Ex d IIC T6。
4. 内置手动操作器,带推杆式复位弹簧,现场检修无需断电。
5. 阻力损失低,全开时压降≤0.3 bar(水介质,流量2.0 Cv)。
6. 线圈功耗AC启动75VA,保持15VA,温升≤75K。
【适用行业场景】
1. 食品饮料灌装线,用于控制水和轻油管线通断。
2. 商业厨房蒸汽凝结水排放系统,适配80℃高温工况。
3. 洗衣设备进水阀组,满足频繁启停(寿命≥500万次)。
4. 包装机械气动控制回路,切换压缩空气流向。
5. 水处理反渗透系统,调节预处理冲洗时序。
6. 空气悬挂系统,实现负载调节时快速充放气。
【与其他产品对比】
| 对比项目 | ASCO SCG238D108V | 同规格先导式电磁阀(国产某品牌) |
|----------|------------------|----------------------------------|
| 响应时间 | ≤30ms(开/关) | 50-80ms |
| 寿命测试 | 1000万次(无泄漏)| 300-500万次 |
| 线圈温升 | ≤75K(额定电压) | ≥100K |
| 防护等级 | IP65(可选IP68) | IP54(标配) |
| 防爆认证 | ATEX/IECEx II 2G | 无 |
| 手动操作 | 标准集成推杆式 | 需选配加长手柄 |
| 价格基准 | 1.0(参照值) | 0.6-0.8 |
【核心优势】
1. 先导头与阀体采用分体式卡扣连接,维修时无需拆卸管路,更换线圈或膜片仅需2分钟。
2. 内部滑阀组件表面镀PTFE涂层,抗颗粒磨损,水介质中可耐受≤50μm固体颗粒。
3. 电磁铁芯采用坡莫合金,剩磁≤0.5mT,确保断电快速复位。
4. 每个产品出厂前通过气密性测试(0.6MPa保压60秒零气泡)。
5. 适配介质黏度≤22mm2/s,适用油品等级ISO VG 32以下。
【选型与使用注意事项】
1. 确认电源电压波动范围±10%,频率50Hz,避免线圈烧毁。
2. 先导式阀门要求最低工作压差0.05MPa,低于此值建议选直动式。
3. 介质含铁锈颗粒时,上游需安装100目Y型过滤器。
4. 长期开启时间>关闭时间时,必须订购常开型(型号后缀NC改为NO)。
5. 露天安装若选IP65,需配合防水电缆接头并向下安装线圈。
6. 防爆场合需确认气体组别,如氢气和乙炔需选Ex d IIC T4等级。
7. 黄铜阀体禁止用于氨水、盐酸等腐蚀性介质,不锈钢阀体可选316L。
8. 线圈接线时,接地端子必须可靠接地,防止感应电压干扰控制信号。
【常见问题解答】
1. 安装后电磁阀不动作怎么办?
首先用万用表测量线圈电阻,标准值约650Ω±10%(23℃);若断路则更换线圈;检查先导孔是否被杂质堵塞,可拆解清洗。
2. 如何判断膜片老化需要更换?
当阀门关闭后持续有气泡泄露(压力0.3MPa,每分钟超过5个气泡),同时膜片表面出现放射状裂纹或硬化,需更换膜片套件,建议每3年或运行500万次强制更换。
3. 手动操作器卡涩如何处置?
逆时针旋出手动杆,向推杆内部滴注WD-40润滑剂,反复按压5次后重新旋入;若仍无效,可能内部O型圈膨胀,需更换密封件。
4. 介质为轻油时线圈温度偏高是否正常?
轻油散热性差,线圈温升可能比水工况高15-20K,只要低于100℃(用手背触摸能短暂停留)即为正常,超过120℃需加装散热片。
5. 能否替代同口径的其他品牌电磁阀?
可以,但需核对安装尺寸:阀体接口为1/2"NPT,安装面距阀芯中心线高度42mm;先导头固定孔间距22mm,DIN线圈接口兼容ISO 4400标准。
