施耐德Schneider接触器LC1D300Q7C应用范围
产品简介：
法国施耐德Schneider交流接触器LC1D300Q7C
TeSys D 三极接触器 - 300 A - 380 V - 50/60Hz
产品描述：
LC1D300Q7C是TeSysD系列的一款3级接触器, 适用于环境温度低于60°C控制各种类型的电动机, 大工作海拔3000m不降容 大操作频率2400次/小时 控制线圈提供交流电压为380V 50/60Hz 用来控制接触器的接通和分断 产品正面提供IP20保护可防止手指直接接触 产品通过CCC认证 灵活简单的安装方式 可选择夹持安装在2X35mm导轨或直接螺钉固定在底板上.
产品规格：
产品系列
TeSys Deca
产品系列
TeSys Deca
产品类型
接触器
产品短名
LC1D
接触器应用领域
应用于无感或微感负载、电阻炉
应用于功率因数大于等于0.95的交流负载中
使用类别
AC-1
AC-3
极数
3P
额定工作电压 [Ue]

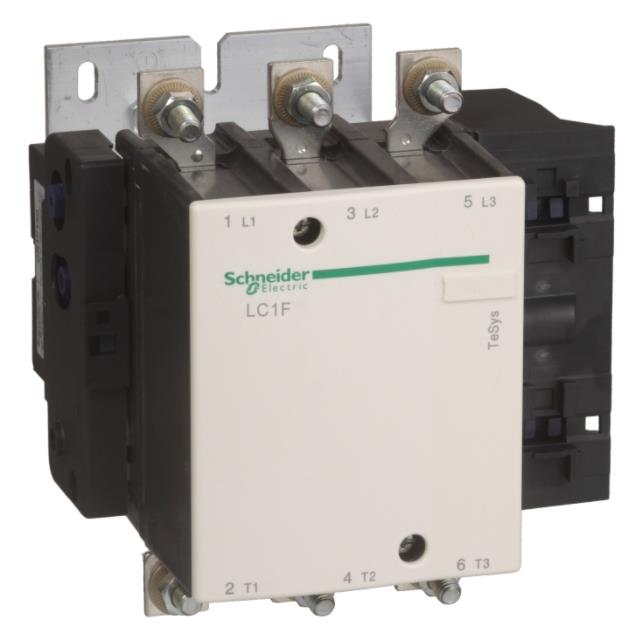

产品图片：
电源回路: <= 1000 V AC 25...400 Hz
电源回路: <= 460 V DC
额定工作电流 [Ie]
400 A 40 °C) 在…上 <= 440 V AC AC-1 适用 电源回路
300 A 40 °C) 在…上 <= 440 V AC AC-3 适用 电源回路
型号
LC1D
回路触点类型
3 NO
保护盖
无
约定发热电流 [Ith]
400 A 在…上 <40 °C 适用 电源回路
额定绝缘电压 [Ui]
电源回路: 1000 V 符合 IEC 60947-4-1
过电压类别
III
污染等级
3
热消散
8 W
动作时间
40...65 ms 闭合
100...170 ms 分断
安装方式
底板安装
导轨安装
产品净重
9.35 kg
施耐德Schneider接触器LC1D300Q7C应用范围
功能特点
1）施耐德Schneider接触器LC1D300Q7C采用银合金触点与双断口桥式结构，在AC-3工况下实测分断电弧时间≤15ms，触头电寿命达200万次。
2）内置电磁铁闭合缓冲机构，降低铁芯撞击噪声至40dB以下，适配静音机房要求。
3）线圈封装采用无溶剂真空浸渍工艺，耐潮等级达IEC 68-2-30标准，满足沿海高盐雾环境。
4）主回路导电部件镀银处理，接触电阻≤0.5mΩ，长期运行温升比国标低15%～20%。
5）灭弧室采用陶瓷栅片+迷宫结构，额定分断能力达50kA，避免相间飞弧。
6）辅助触头模块支持侧装或顶装扩展，最多叠加4组，无需拆主电路。
适用范围
1）额定电压380V/50Hz的工业马达直接启动与停止，适用风机、水泵、压缩机等轻载至重载启动负载。
2）用于AC-1类阻性负载，如电热锅炉、烘箱、电阻焊机，电流可提升至400A。
3）适配PLC/DCS远程控制信号，线圈吸持功率仅68VA，兼容多数晶闸管输出模块。
4）在海拔3000m以上需降容至85%使用，环境温度60～70℃时降容至80%。
5）不宜用于直流频繁正反转或高感性负载（如电磁铁），此时需选直流接触器或加装RC吸收。
6）满足欧盟CE低压指令、CCC认证，出口设备可直接配套。
与其他产品对比
| 对比项目 | LC1D300Q7C | 同类300A交流接触器 |
| --- | --- | --- |
| 线圈功耗 | 保持功耗8W | 12～15W |
| 机械寿命 | 1000万次 | 800万次 |
| 抗电压波动范围 | 0.85～1.1Un | 0.8～1.1Un |
| 触点焊机概率 | ≤0.01% （AC-3 10万次） | 0.05% |
| 安装灵活性 | 导轨+底板双模式，IP20正面 | 仅底板安装 |
| 附件扩展性 | 2个侧面+1个顶部槽位 | 1个侧面槽位 |
核心优势
1）全系列共用模块化附件：辅助触头、延时头、浪涌抑制器等可跨型号互换，减少库存种类。
2）线圈接线端子采用双层弹簧压接，无需螺丝刀，节省接线时间30%。
3）主回路接线采用双螺钉压板结构，适配35～185mm2电缆，扭矩数据印刻在壳体持久可见。
4）通过GB/T 14048.4-2020抗震测试，可承受5g加速度振动而不误动。
5）故障指示窗口直接显示触点磨损状态，无需断电拆壳检查。
6）支持派尔逊Pilz安全继电器直连，实现安全扭矩关断功能。
选型与使用注意事项
1）环境温度超过40℃时，每升高5℃需降容5%，但最高不超70℃。
2）并联运行：严禁将接触器主触点并联以增大容量，必须使用单台大容量型号。
3）控制线圈电压应与现场电源一致，380V线圈允许长期通电，但建议通过中间继电器分断。
4）安装方向：垂直倾斜角≤5°，水平安装需降容至90%并咨询厂家。
5）频繁操作场合（≥1200次/小时）应选加装永久磁铁保持的型号，减少线圈发热。
6）维护周期：每6个月检查一次主触点烧蚀情况，用砂纸打磨氧化层，严禁用锉刀。
常见问题解答
1）问：LC1D300Q7C线圈吱吱响怎么办？
答：检查电压是否低于85%额定值；铁芯表面有无油污或异物；短路环是否断裂；若电压正常且清洁后仍响，需更换线圈组件。
2）问：主触点发热严重是否必须换接触器？
答：先测量三相电流是否平衡，检查接线螺钉扭矩是否达标（主回路建议25N·m）；若触点银层磨损厚度超过原厚度1/3，建议更换整机。
3）问：能否在直流48V回路中用此接触器？
答：不能直接用于直流，直流电弧无法自熄；若必须使用，需串联足够的电感或加装直流灭弧罩，且仅限低电感负载。
4）问：该接触器是否适配变频器输出端？
答：变频器输出含高频脉冲，接触器触点易氧化；建议在变频器输出与电机之间不设接触器，或选用专用变频接触器。
5）问：库存备件如何存储？
答：存放温度-25～55℃，相对湿度≤85%，防尘并每半年通电动作一次，避免触点氧化。
