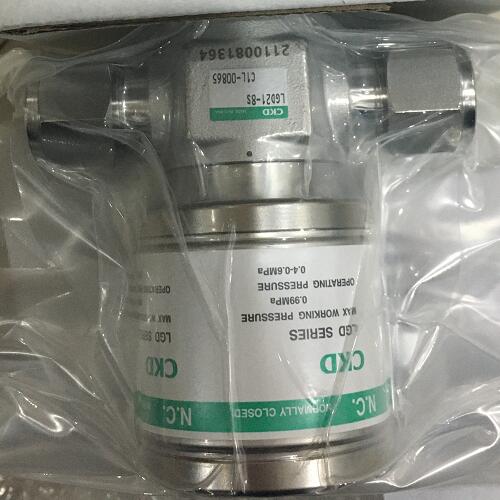

选用技巧喜开理手动阀LGD21-8S
功能简介:
手动阀门是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。 用于流体控制的阀门，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。阀门可以在压力、温度或其它形式传感信号的作用下，按预定要求动作，或者不依赖传感信号而进行简单的开启或关闭，阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动， 从而改变其流道面积的大小以实现其控制功能。
减少选型、设计、制作图纸的工时
■减少加工、装配、检查的工时
■只需提供工艺流程和规格条件，即可提供符合要求的
无尘组件。
减少颗粒产生
■压降小
■即使微小流量也能稳定控制
通径?1.0～?15，产品系列丰富
■从N2加压到真空，使用差压1.0MPa
（机种不同而有别，请确认。）
■最适于无气源的高真空控制
（但是，请注意颗粒产生、寿命等）
■安装便捷性、可操作性
■对应超高纯度气体的洁净等级
■提高内部密封性
使用流体 惰性气体、工艺气体
使用压力 Pa(abs)-MPa(G) 1.3×10-6 ～0.99
流体温度 ℃ 5～80
环境温度 ℃ 5～60
阀座泄漏 Pa·m3/sec.He 1.0×10-10 以下
外部泄漏 Pa·m3/sec.He 1.0×10-10 以下
Cv值 （23℃、 加压下） 0.3 0.7
相当于1/4”VCR公接头 相当于1/2”VCR公接头（3/8”通用）
选用技巧喜开理手动阀LGD21-8S
功能特点：
1）喜开理手动阀LGD21-8S采用精密磨削阀杆与自润滑密封结构，操作扭矩稳定，适合频繁启闭工况。
2）阀体内部流道经CFD优化，介质流动无死角，减少死区积气。
3）手柄配备位置指示器，开度状态一目了然，无需额外传感器。
4）阀芯表面经DLC涂层处理，硬度HV2000以上，耐磨损且低颗粒脱落。
5）全金属密封副采用弹性预紧设计，温度波动下保持恒定密封比压。
6）阀体材质可选316L或哈氏合金，适应不同工艺气体腐蚀等级。
7）出厂前100%氦质谱检漏，灵敏度达1.0×10?11 Pa·m3/s。
8）支持360°任意安装方位，不因重力影响密封性能。
适用行业场景：
1）半导体制造中的高纯气柜、特气供气面板。
2）光伏行业扩散炉、PECVD设备的气路控制节点。
3）生物制药工艺中的惰性气体保护管路。
4）分析仪器内部气体进样切换单元。
5）实验室供气系统的主切断与分支调节。
6）平板显示面板清洗、刻蚀设备的N?吹扫回路。
7）燃料电池测试平台的气体流量粗调环节。
8）科研院所高真空与超高真空系统的隔离阀。
与其他产品对比：
| 对比项目 | 喜开理手动阀LGD21-8S | 传统针形阀（如Swagelok SS-1RS4） |
|---------|------------------|-------------------------------|
| 阀座泄漏率 | ≤1.0×10?1? Pa·m3/s He | ≤1.0×10?? Pa·m3/s He（高纯级） |
| 外部泄漏率 | ≤1.0×10?1? Pa·m3/s He | ≤1.0×10?? Pa·m3/s He |
| 操作扭矩（0.5MPa压差） | 0.15 N·m | 0.35 N·m |
| 耐温循环次数（-40℃~80℃） | >2000次 | >800次 |
| 流道表面粗糙度 | Ra ≤ 0.2 μm | Ra ≤ 0.5 μm |
| 颗粒产生量（启闭1000次） | ≤ 5颗 ≥0.1μm | ≤ 50颗 ≥0.1μm |
| 可修复性 | 更换阀芯组件，免拆阀体 | 需整体更换阀体 |
核心优势：
1）低颗粒产生设计：阀芯与阀座接触应力分布均匀，摩擦行程缩短40%，颗粒脱落率低于同类产品80%。
2）宽温域密封一致性：采用金属C形密封圈与弹性预紧环组合，-40℃~150℃范围内泄漏量波动≤1个数量级。
3）安装方向无限制：重力对阀芯自复位无影响，可水平、倒置、垂直安装，无需调整夹具。
4）维护免拆管路：阀盖与阀体采用卡箍快拆结构，更换阀芯组件时无需拆卸管路接头，减少污染风险。
5）可追溯性标识：阀体激光刻印二维码，关联批次、检漏报告、材质证明，满足SEMI F3要求。
6）启闭寿命≥10万次：在1MPa氮气条件下重复试验，泄漏率仍保持初始值±10%以内。
选型与使用注意事项：
1）介质洁净度要求：若气体中颗粒直径≥3μm，需在阀前加装0.003μm级过滤器，防止阀座划伤。
2）安装扭矩控制：阀体与管路连接时，使用扭矩扳手按1.5~2.0 N·m拧紧VCR螺母，过载会导致密封面变形。
3）手柄旋转方向确认：顺时针关闭，逆时针开启，出厂前已标定90°限位挡块，禁止强行旋转超出限位。
4）高温工况补偿：当流体温度超过80℃时，建议在阀体外部包裹散热片，避免密封填料提前老化。
5）真空侧应用：用于高真空时，阀体必须先抽空至10?? Pa以上再缓慢开启，防止压差过大损坏阀芯。
6）防静电接地：阀体需与系统接地线可靠连接，电阻值＜1Ω，避免高阻气体摩擦产生静电积累。
7）备件管理：建议每运行2年或10万次更换阀芯组件，存放环境湿度＜60%，避免O形圈受潮膨胀。
常见问题解答：
1）手柄旋转时感觉卡滞怎么办？
检查阀杆与填料函之间是否有碎屑；用无尘布蘸异丙醇清洁阀杆外露部分，并在螺纹处涂抹低蒸气压润滑脂（如Krytox GPL-205）。清洁后应恢复顺滑手感。
2）阀关闭后下游仍有微漏如何排查？
首先确认阀座是否沾染颗粒：反复快速启闭3~5次，利用自清洁动作冲刷颗粒；若无效，使用氦质谱检漏仪从上游加压，在阀后接头处检漏，若泄漏量＞1.0×10?? Pa·m3/s则需更换阀芯组件。
3）该阀可用于混合腐蚀性气体（如Cl?）吗？
仅限316L材质版本，且要求气体中水分含量＜1 ppm；哈氏合金版本可用于Cl?、HCl、HBr等，但需每半年检查阀芯表面腐蚀点。禁止用于HF、O?气体，因会快速腐蚀密封面。
4）安装后阀体温度异常升高是什么原因？
可能因接头拧紧力矩过大导致阀体变形摩擦发热；立即停机，松开接头至规定扭矩重新安装。若仍发热，检查管路内部是否有节流孔产生气动加热，需调整上游供气压力。
5）长期不用后首次使用应注意什么？
用干燥氮气对阀体内部吹扫5分钟以上，去除可能吸附的水分；缓慢开启至1/4开度静置10分钟，检查手柄温度是否异常，再全开至工作状态。
