简述festo气源处理装置组合MSB6-3/8:C4:J3-WP
产品简介：
德国费斯托festo气源处理装置组合MSB6-3/8:C4:J3-WP
订货号：531030
技术参数
规格
6
系列
MS
驱动方式
电控
手册
气动
控制锁
集成有挂锁的旋转手柄
安装位置
垂直 +/-5°
过滤等级
0.01 μm ... 40 μm

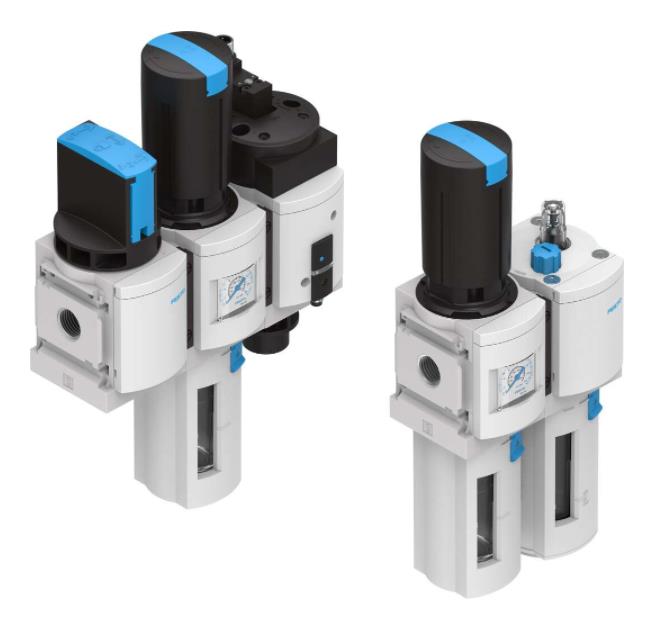

产品图片：
结构特点：
分支模块
活性炭过滤器
减压阀，带压力表
软启动/快速排气阀
软启动阀
流量传感器
开关阀
纤维过滤器
带压力表的过滤减压阀
无压力表的过滤减压阀
膜片式干燥器
标准比例油雾器
烧结式过滤器，带冷凝液分离器
水分离器
电动调节减压阀
先导式膜片控制阀
控制器功能
输出压力常数
具有主压力补偿功能
带二级排气
带回流功能
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
储存温度
-10 °C ... 60 °C
适合食品行业使用
见补充材料说明
安装方式
带附件
外壳材料
压铸铝
碗罩材料
PC
保护罩
塑料滤杯保护罩
集成金属滤杯
差压显示器
画面显示
通过压力传感器
压力表（模拟）或压力显示器（数字）
通过压力传感器
带压力表
工作压力
1.5 bar ... 20 bar
压力调节范围
1 bar ... 12 bar
标准标称流量
1700 l/min ... 4800 l/min
简述festo气源处理装置组合MSB6-3/8:C4:J3-WP
功能特点：
1）festo气源处理装置组合MSB6-3/8:C4:J3-WP采用集成分支模块与活性炭过滤器，实现精密过滤与干燥一体化，过滤精度达0.01 μm，满足ISO 8573-1:2010 1级空气质量标准。
2）内置软启动/快速排气阀，可在0.5秒内完成系统压力建立与释放，有效避免气动元件冲击损伤。
3）集成差压显示器与压力传感器，实时监测滤芯堵塞状态，精度±2%满量程。
4）减压阀具备主压力补偿功能，输出压力波动小于0.1 bar，响应时间≤100 ms。
5）外壳采用压铸铝材质，表面钝化处理，耐腐蚀等级CRC 2，通过VDMA24364-B1/B2-L PWIS检测。
6）工作压力范围1.5 bar～20 bar，压力调节范围1 bar～12 bar，最大标准标称流量4800 l/min，对应Cv值2.8。
适用范围：
1）适用于食品饮料行业无菌包装线，符合EU 1935/2004食品接触材料法规，碗罩为PC材质，无析出物。
2）汽车涂装车间高湿度环境，膜片式干燥器可去除99.5%液态水，露点降至-20°C。
3）精密电子装配线对微尘敏感工位，烧结式过滤器配合冷凝液分离器，截留40 μm以上颗粒及油雾。
4）化工行业防爆区域，集成挂锁旋转手柄实现机械锁定，符合EN ISO 14119安全标准。
5）机器人气动夹爪供气系统，电控驱动方式可与PLC直接通信，响应频率50 Hz。
与其他产品对比：
| 对比项目 | MSB6-3/8:C4:J3-WP | 普通三联件 |
|---------|-------------------|-----------|
| 过滤精度 | 0.01 μm | 5～40 μm |
| 流量范围 | 1700～4800 l/min | 800～2500 l/min |
| 功能集成 | 含干燥/软启动/流量传感器 | 仅过滤减压油雾 |
| 控制方式 | 电控+手动 | 纯手动 |
| 耐腐蚀等级 | CRC 2 | 无标注 |
| 压力补偿 | 主压力补偿+二级排气 | 无 |
| 维护周期 | 6～12个月（视工况） | 3～6个月 |
核心优势：
1）模块化设计：分支模块可扩展至8个气路，无需额外管路，减少30%安装空间。
2）智能监控：流量传感器输出4～20 mA信号，可接入DCS系统，实现预防性维护。
3）快速维护：塑料滤杯保护罩免工具拆卸，差压显示器目视化提醒，更换滤芯耗时≤2分钟。
4）高效节能：软启动阀可设定0～30秒斜坡时间，减少启动气耗20%以上。
5）合规认证：满足ISO 13849-1 PL d安全等级，电控部分防护等级IP65。
选型与使用注意事项：
1）根据气动系统总耗气量选择型号：若瞬时最大流量超过4800 l/min，需并联两组装置，并联间距≥150 mm。
2）安装位置必须垂直±5°，倾斜会导致冷凝液无法排出，影响水分离效率。
3）输入压缩空气需预冷至≤35°C，否则膜片式干燥器效率下降30%。
4）压力表选型：若需数字显示，需单独订购压力显示器，本装置默认配模拟表。
5）食品行业使用时，需确保密封件材质为FKM（氟橡胶），避免NBR（丁腈橡胶）析出。
6）差压显示器读数超过0.6 bar时立即更换滤芯，否则流量衰减可达40%。
常见问题解答：
1）该装置能否用于氧气管路？
不可直接使用。氧气气体要求禁油脱脂，本装置标配有油雾器接口，需换装不锈钢阀体及专用密封件，且工作压力不得超过10 bar。
2）软启动阀失效如何排查？
先检查电控信号24V DC是否正常，再手动调节延时旋钮，若气口无输出，可能先导膜片破损，需更换阀芯组件（订货号530644）。
3）流量传感器输出值波动大正常吗？
正常。传感器基于热式原理，受温度变化影响±1.5%FS，建议在气源稳定后静态标定。
4）滤杯何时需要更换？
PC材质滤杯在高温（>60°C）或紫外线环境下老化变黄，出现裂纹时必须更换，建议每2年更换一次。
5）压力调节旋钮转动卡滞怎么办？
检查内部弹簧是否疲劳，清洁阀体内颗粒物，若仍卡滞则更换密封圈（材质POM）。
