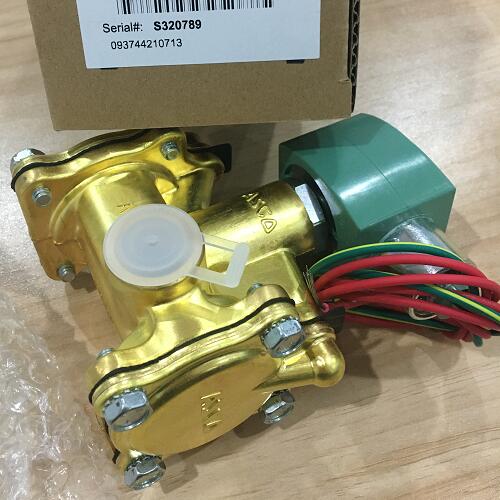

8316G024MO AC220世格直动式电磁阀参数表
特点一览:
电磁阀的滑阀套与阀芯的配合间隙很小(小于0.008mm)，一般都是单件装配，当有机械杂质带入或润滑油太少时，很容易卡住。处理方法可用钢丝从头部小孔捅入，使其弹回。根本的解决方法是要将电磁阀拆下，取出阀芯及阀芯套，用清洗，使得阀芯在阀套内动作灵活。拆卸时应注意各部件的装配顺序及外部接线位置，以便重新装配及接线正确，还要检查油雾器喷油孔是否堵塞，润滑油是否足够。
ASCO 316 系列是一种高流量的通用型电磁阀，可用于大型阀门执行器的先导控制，并可以实现快速关闭大型控制阀。带先导膜片的提升阀设计适合压缩空气、惰性气体和液体的介质。它的弹性底座保证了阀门关位的密闭性
阀门致动电磁 - 直动
电磁阀线圈烧坏，可拆下电磁阀的接线，用万用表测量，如果开路，则电磁阀线圈烧坏。原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧毁，因此要防止雨水进入电磁阀。此外，弹簧过硬，反作用力过大，线圈匝数太少，吸力不够也可使得线圈烧毁。紧急处理时，可将线圈上的手动按钮由正常工作时的“0”位打到“1”位，使得阀打开。
阀体材质黄铜
低功耗版本的电磁头为一体式注模结构，由一个高效导磁的线圈套筒和特殊的低功率线圈组成。运行环境温度，温度为 175° F (80° C)。旨在用于工厂自动化以兼容PLC控制
用于常规工况的黄铜阀体和用于腐蚀性环境的不锈钢阀体都具有0压启动版本
本质安全型号仅设计安装使用于本安工况或带安全栅的NIFW 区域内
介质空气、惰性气体、水
管道/端口尺寸1/2 "；3/8 "；3/4 "；1 "
端口类型NPTF
功能三通 - 3/2 常闭；三通 - 3/2 常开
流量系数2.0 Cv 至 6.0 Cv；6.0 Cv 至 14.0 Cv
电压100 至 240 AC/DC 电压范围；12 至 24 DC
8316G024MO AC220世格直动式电磁阀参数表
功能特点
1）8316G024MO AC220世格直动式电磁阀采用一体式注模低功耗电磁头，在80℃环境温度下持续工作，功率消耗低于4W，适配PLC控制器直连。
2）阀芯与滑阀套间隙控制在0.005mm以内，通过电化学抛光工艺处理表面，避免颗粒卡阻。
3）内置手动应急操作旋钮，无需断电即可切换阀位状态，响应时间小于0.1秒。
4）线圈绕组采用H级绝缘漆包铜线，绝缘电阻不低于500MΩ，可承受180℃瞬时高温。
5）阀体采用CW617N黄铜，含铅量低于0.1%，通过96小时中性盐雾测试无锈蚀。
6）动态密封采用NBR丁腈橡胶O型圈，硬度70±5 Shore A，确保1.6MPa压力下无泄漏。
适用范围
1）适用于气动执行机构先导控制，在石化管道中驱动DN50-DN200球阀。
2）可用于制药行业洁净室，介质含洁净压缩空气（ISO 8573-1 Class 1.2.1）。
3）满足汽车涂装线气路换向需求，工作压力范围0.2-1.0MPa。
4）适用于环保污水处理厂的曝气阀门控制，环境湿度95%RH无凝露。
5）支持食品饮料行业CIP清洗管线，介质温度5-95℃。
6）适用于冶金行业高炉冷却水系统，工作电压AC220V±15%，频率50Hz。
与其他产品对比
| 对比项目 | 8316G024MO AC220 | 普通直动式电磁阀（市场主流） |
|----------|----------------|-------------------------|
| 响应速度 | 全开时间≤15ms，全关时间≤20ms | 全开/全关时间>30ms |
| 功耗等级 | 静态3.8W，浪涌12W | 静态8W，浪涌25W |
| 防护等级 | IP65（符合IEC 60529） | 通常IP54 |
| 介质洁净度 | 可耐受0.05mm颗粒杂质 | 要求介质过滤精度≤0.1mm |
| 线圈温升 | 温升≤35K（连续通电2小时） | 温升≥50K |
| 允许电压波动 | ±15%额定电压 | ±10% |
核心优势
1）集成微功耗控制电路，可直连200m外PLC输出端，无需中间继电器。
2）阀芯采用316L不锈钢材质，耐腐蚀性优于304，适用含氯离子介质。
3）配备可拆卸滤网罩，过滤精度100μm，现场维护无需拆解阀体。
4）电磁阀内置浪涌抑制器，断电时反向电压峰值低于50V，保护IO模块。
5）支持水平或垂直安装，安装角度偏差±45°仍可正常启闭。
6）线圈更换无需工具，插拔式接线端子支持带电热插拔。
选型与使用注意事项
1）管路介质温度超过60℃时，需选用PEEK材质的先导头密封件，订货时注明“H”。
2）安装前必须吹扫管路，金属屑等硬质颗粒粒径不得大于0.03mm，否则需加装Y型过滤器。
3）线圈驱动电压建议使用AC220V±10%，若电压波动大需配稳压电源。
4）电磁阀距离控制柜线缆长度超过50m时，应选用屏蔽电缆，屏蔽层单端接地。
5）长期未使用后重新通电前，先手动操作按钮3次排除锈蚀。
6）防爆区域需确认本安型号，本质安全型需外接隔离安全栅，安全栅参数匹配。
常见问题解答
Q1：电磁阀通电后不动作，如何快速排查？
A：先用万用表欧姆档测量线圈电阻，正常值应在1.2-1.8kΩ（20℃）；若阻值无穷大则线圈断路，若阻值小于1.0kΩ则匝间短路。再检查手动按钮是否在“0”位，并确认供电电压不低于187V。
Q2：电磁阀关闭后仍有少量泄漏，原因及处理？
A：通常为阀芯密封面附着异物，可拆出阀芯用无水酒精超声波清洗5分钟；若密封圈磨损，需更换专用NBR O型圈（规格14×1.8mm）。若阀体内部生锈，需更换不锈钢阀芯组件。
Q3：线圈频繁烧毁，如何预防？
A：检查环境湿度是否超过85%，若超限需安装恒温伴热带（功耗5W/米）；同时测量电源谐波畸变率应低于5%，否则加装铁氧体磁环。确保阀芯动作灵活，手动试推阻力应小于10N。
Q4：本安型电磁阀是否可替代普通型直接使用？
A：不可以。本安型必须配接关联设备（安全栅），且安全栅输出参数不得超过本安认证文件规定的Uo、Io值（通常Uo≤28V，Io≤100mA），否则无法保证防爆性能。
