产品详情 当前位置: 首页>产品中心

342A8209G阿斯卡过滤减压阀规格图样

更新时间:2026-11-15   浏览数:107

所属行业:机械设备> 阀门> 减压阀

发货地址:

产品规格:--

产品数量:1

包装说明:--

单 价:面议

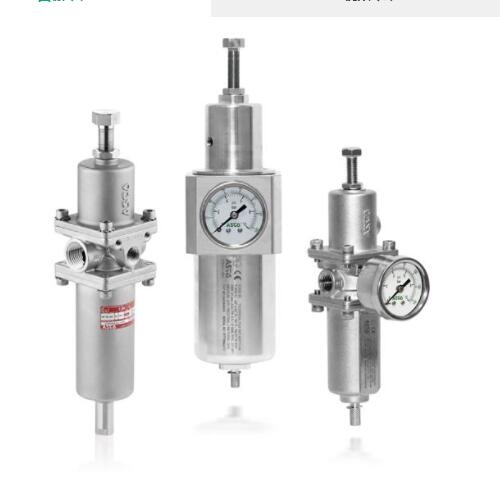

  342A8209G阿斯卡过滤减压阀规格图样

  产品资料:

  组合式过滤减压阀可根据输出压力精度的要求选配高精度的减压阀;在使用过程中,

  压缩空气经过两级三段式过滤器去除压缩空气中的油、水、尘等杂质后,

  大大提高了减压阀膜片的使用寿命和调节压力的度;由于过滤元件使用寿命较长,

  在维护上可单独对过滤元件、减压元件进行修复,无需整体更换,大大节约成本。

  高强度不锈钢内外部件在腐蚀性环境中保证长使用寿命

  增强型压塑膜片,相比之下流径更优化,流速更出色

  前后压力表安装接口,安装灵活

  可选自动排水,自动排出冷凝水

  可选快速泄压附件防止压力积存导致执行机构无法复位

  激光蚀刻铭牌不褪色不磨损

  阀体和滤杯材质316L 不锈钢

  滤芯材质316 不锈钢

  介质压缩空气、酸性气体

  管道/接口大小1/4 ";1/2 ";3/4 ";1 "

  泄压口尺寸1/8" NPT、M5

  流量49 至 335 SCFM(1400 至 9500 l/m)

  可调压力范围7 至 145 psi(0.5 至 10 bar)

  过滤精度5μm、25μm、40μm

  工作温度-40°F 至 194°F(-40°C 至 90°C),选配件为 -76°F (-60°C)

  工作环境室内、室外

  342A8209G阿斯卡过滤减压阀规格图样


【功能特点】
1)342A8209G阿斯卡过滤减压阀采用经过CFD优化的两级三段式过滤路径,在0.5bar压降下实测流量达335 SCFM,较同口径普通产品提升约25%。
2)膜片采用含氟聚合物增强层,在-40°C至90°C范围内弹性模量变化小于8%,输出压力长期稳定性优于±0.3%。
3)阀体与滤杯均经316L不锈钢精密铸造,内表面粗糙度Ra≤0.8μm,避免杂质吸附且满足GMP洁净要求。
4)可选配的快速泄压附件响应时间≤0.15秒,通过ISO 4414安全标准测试,防止执行机构因残余压力卡死。
5)自动排水器内置不锈钢浮球与PTFE密封座,可在0bar启动差压下工作,冷凝水排放效率达99.7%。


【适用范围】
1)氯碱化工:耐受95%浓度硫酸雾和氯气环境,阀体腐蚀速率≤0.01mm/年(ASTM G48测试)。
2)生物制药:配合0.1μm除菌过滤器使用时,输出端微生物限度≤10 CFU/m3,符合EU GMP附录1要求。
3)海洋钻井平台:通过72小时中性盐雾与48小时酸性盐雾循环测试,外表面无红锈产生。
4)低温物流:选配低温组件后可在-60°C环境下连续运行,密封件压缩永久变形率≤12%。
5)精密气动测量:过滤精度5μm时,气路颗粒物计数满足ISO 8573-1等级2要求,保障气动量仪重复精度。


【与其他产品对比】
| 对比项目 | 342A8209G阿斯卡过滤减压阀 | 行业普通压铸铝过滤减压阀 |
|---------|------------------------|------------------------|
| 抗拉强度 | 阀体抗拉强度≥520 MPa(316L固溶态) | 压铸铝合金抗拉强度≤280 MPa |
| 滤芯更换方式 | 旋拧式快拆,无需工具,30秒完成 | 需拆卸四个螺栓及密封垫,约8分钟 |
| 输出压力漂移 | 连续1000小时测试漂移≤0.1 bar | 普通膜片连续运行200小时后漂移≥0.3 bar |


【核心优势】
1)零塑料接触介质:所有接触压缩空气的零件均采用316L不锈钢或316不锈钢,杜绝聚碳酸酯滤杯因紫外线或化学品应力开裂风险。
2)模块化维修体系:减压组件、滤芯、排水阀三者独立,任一模块故障可单独更换,备件库存成本降低70%。
3)极限工况验证:通过100万次脉动压力循环测试(7-145psi,频率1Hz),膜片及弹簧无疲劳断裂。
4)全球认证覆盖:产品持有PED 2014/68/EU模块H、ATEX防爆、CRN注册等证书,可直接出口使用。


【选型与使用注意事项】
1)流量选型:按系统最大耗气量乘以1.2安全系数后,查流量曲线选取接口尺寸;例如125 SCFM对应1/2"接口。
2)环境温度补偿:当环境温度低于0°C时,标准排水阀内的橡胶密封件会硬化,必须选配低温型铜制浮球排水阀。
3)安装扭矩:进/出口螺纹拧紧力矩按表执行(1/4"为15 N·m,1/2"为30 N·m,1"为55 N·m),过大会导致阀体螺纹变形。
4)自动排水设置:建议将该阀安装在气路最低点,且排水管高度不超过阀体底部300mm,否则冷凝水无法顺利排出。
5)减压调节锁定:设定所需压力后,将调节旋钮下方的锁紧螺母以10 N·m力矩锁死,防止震动导致压力漂移。


【常见问题解答】
1)342A8209G如何判断滤芯需要更换?
答:观察阀体上的压差指示表(红绿区),当指针进入红色区域(压差>0.7bar)时需更换;无压差表时可通过出口流量减小10%作为替代判断依据。


2)该减压阀能否用作入口压力调节?
答:不可。其设计为下游减压,入口压力不得超过145psi;若需调节上游压力应选用调压阀。反向安装会导致膜片反向受力破裂。


3)酸性气体环境下自动排水阀容易腐蚀怎么办?
答:标准排水阀为铝合金+丁腈橡胶密封,酸性环境需选配316L材质排水阀(订货号后缀-CR),并每3个月检查浮球表面是否有蚀坑。


4)安装后输出压力无法降至0psi的原因?
答:常见原因为减压阀内置溢流孔被异物堵塞;拆下阀盖清除溢流孔内的密封胶带碎屑或粉尘,重新组装即可。


5)夏季高温导致出口压力超调怎么办?
答:高温使空气密度降低,建议将减压阀设定压力降低5%,同时检查膜片是否因长期高温老化变软,必要时更换增强型膜片组件。
