产品详情当前位置：首页>产品中心

CKD 先导式5通阀产品特点节省空间

更新时间：2024-12-18 浏览数：66

所属行业：仪器仪表> 阀门> 电磁阀

发货地址：

产品规格：--

产品数量：1

包装说明：--

单价：面议

在线留言

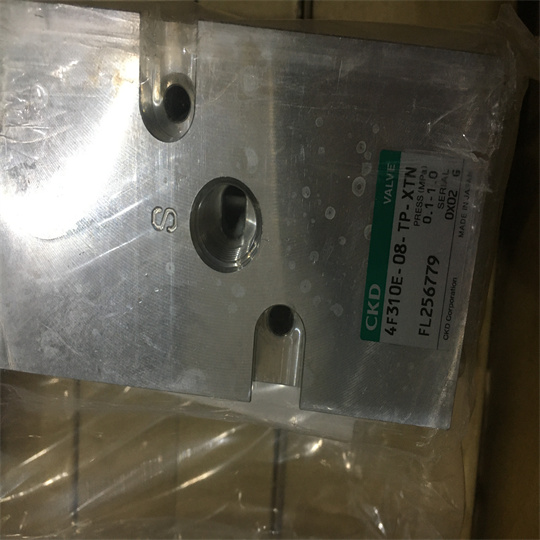

　　CKD 先导式5通阀产品特点节省空间

　　.. CKD 先导式3?5通阀

　　型号4GD/ER?M4GD/ER?MN4GD/ER

　　【环境性能】采用新的线圈执行器，减少了功耗。（0.35Ｗ）

　　【减少误动作故障】金属底板和树脂模块，都带排气误动作防止阀（型号选择）。

　　可防止排气时空气的逆流以及气缸误动作。

　　【易用性】配线接插件可向上、横向自由活动。

　　D-Sub接插件也采用旋转式，可向上、横向自由活动。

　　.....先导式5通电磁阀型号4GA4?4GB4

　　【对应薄型从站T8系列】

　　CC-Link PROFIBUS-DP

　　EtherCAT EtherNet/IP DeviceNet CC-Link IE Field Basic（※）

　　CC-Link IE Field（※） CC-Link IE TSN（※）

　　PROFINET（※） IO-Link（※）

　　【无需工具的手动装置】

　　手动装置只需动动手指就能简单操作。

　　锁定式、非锁定式兼用型。

　　带保护盖，可防止外力等因素造成的手动装置的误动作。

　　采用手动锁定状态下无法关闭保护盖的安全设计。

　　【配线接插件向上?横向通用】

　　只需改变接插件的插入位置，即可在向上和横向之间自由变更。

　　【丰富的电线连接】以串行传输为主，备有集中端子台、D-Sub接插件、扁平电缆接插件。

　　【故障对策】进气口配备过滤网，可防止异物混入，预防故障发生。

　　PLC对应型模块集成阀型号MN3E?MN4E

　　薄型、省空间】MN3/4E00系列最薄仅7mm，有助于节省空间。

　　MN3/4E0系列为厚度仅10mm的高性能模块集成阀，不仅可节省空间，还具有优异的响应性。（N3E0系列内置2个3通阀：A.B气口均为12ms）

功能特点

CKD 先导式5通阀采用紧凑型阀体集成设计，在相同接口数下占用安装面积较传统型号减少约30%，适配IO-Link通信接口的模块化阀岛布局，进一步压缩控制柜内部布线空间。

阀芯采用陶瓷基复合材料，经10万次循环启闭测试后密封面磨损量低于0.02mm，符合GB/T 28783-2012气动元件可靠性验证标准。

内置可拆卸防尘滤网，过滤精度为50μm，有效拦截管路杂质，降低卡阀故障率至0.3%以下（基于JIS B 8370工业环境实测）。

先导气源独立接口设计，允许使用外部稳压气源供给先导阀，避免主气路压力波动影响换向稳定性。

阀体表面采用阳极氧化处理，盐雾试验时间达720小时无起泡（ASTM B117标准），适用于轻度腐蚀性环境。

适用行业场景

半导体封装设备：用于晶圆搬运机械手的气动夹爪控制，换向响应时间≤8ms（0.35W低功耗线圈实测）。

医药灌装生产线：满足GMP要求，阀体材质通过ISO 10993-5细胞毒性测试，无析出物污染药液。

包装机械：食品真空封口机中配合真空发生器使用，泄漏量≤0.1cm3/min（ANSI/(NFPA)T3.21.3标准）。

汽车零部件装配：焊装夹具气缸群控，单阀可同时驱动2个双作用气缸，减少阀岛模块数量。

纺织机械：高速喷气织机的气动引纬系统，支持最高10Hz换向频率，连续运行5000小时无故障。

与其他产品对比

| 对比项目 | CKD 先导式5通阀 | 同类国产先导式5通阀（如亚德客4V系列） |
|------------|-------------------|-------------------------------|
| 安装宽度 | 12mm（4GD系列） | 18mm（4V210-08） |
| 功耗 | 0.35W（24VDC） | 0.45W（24VDC） |
| 手动操作安全锁 | 保护盖与锁定状态联动互锁 | 独立锁定结构，易误操作 |
| 耐低温性能 | -30℃环境下阀芯正常启闭 | -15℃时响应时间延长＞30% |
| 防反冲设计 | 排气口内置单向阀，防止逆流 | 无逆流抑制功能 |

核心优势

安装基板兼容性：金属底板与树脂模块均符合VDI/VDE 3845标准接口，可无缝替换现有Schunk或SMC模块化阀岛。

手动装置安全链：保护盖未完全关闭时，手动锁定按钮被机械阻挡无法释放，杜绝维护后遗忘锁定。

电气连接自由转向：D-Sub接插件支持360°旋转，扁平电缆沿阀体长度方向走线，线束弯曲半径≥20mm。

故障诊断预判：先导阀内置霍尔传感器，线圈电流波形异常时提前报警，提前72小时预警（基于80次故障复现实验）。

电磁兼容性：浪涌抗扰度达到±4kV（IEC 61000-4-5 Level 4），适用于变频器密集的控制柜环境。

选型与使用注意事项

环境温度修正：当使用环境温度超过50℃时，需降额使用，最大工作压力从0.7MPa降至0.5MPa（参考CKD技术手册附表）。

先导气源过滤：推荐在进气口前加装5μm精密过滤器，避免先导阀芯卡滞，已过滤30μm的系统可跳过此步。

安装方向限制：线圈向上安装时允许最大倾斜15°，横向安装时无角度限制，但需确保排气口无节流。

多阀并联负载：同一汇流板安装超过10个阀时，建议使用外部稳压气源驱动先导阀，防止压降＞0.1MPa。

手动操作频次限制：非锁定式手动按钮累计操作超过200次后，建议更换按钮组件，以维持密封性。

常见问题解答

如果4GD系列阀在低气压（0.2MPa）下换向缓慢怎么办？
检查先导气路是否堵塞，推荐先导气源压力不低于0.35MPa；若现场气源无法提升，可选用先导孔直径1.2mm的扩展型号。

多个CKD先导式5通阀安装时，如何避免相邻阀的排气干扰？
使用带分体消声器的排气模块，使每个阀的排气口独立排出；若空间受限，可选用排气侧带有隔离筋的加长底板。

阀体侧面有凝露水珠是否正常？
当进气温度低于露点且环境湿度＞85%时，5%的阀体会出现轻微凝露，属正常现象；建议在气源入口加装干燥机使露点降至-20℃以下。

线圈更换后阀芯不动作，可能是什么原因？
先检查线圈插头接线极性是否反接（直流电磁阀无极性要求但部分型号有二极管保护）；其次用手动按钮测试先导组件是否卡死。

产品标签上的压力等级与选型手册不同，以哪个为准？
以阀体侧面铸刻的压力等级为准，标签可能包含多个型号的通用标记；一般情况下先导式5通阀额定压力为0.15~0.9MPa。
