11米线缆druck德鲁克液位传感器PTX5032-TC-A1-CA-J1-PW

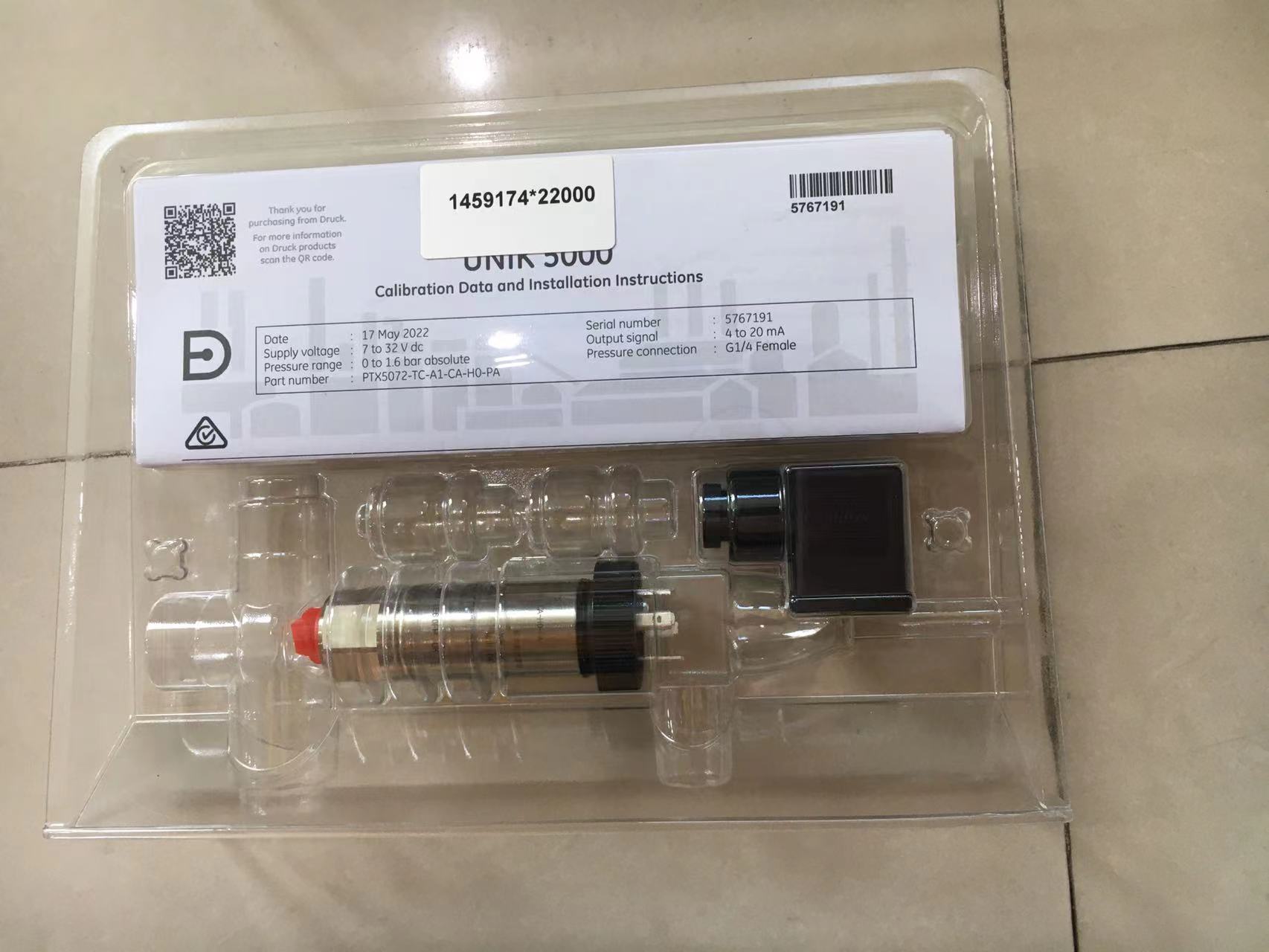

PTX5072-TB-A1-CA-H1-PA
PMP5074-TB-A1-CA-H1-PA
PTX5012-TC-A1-CA-H0-PA
PTX5062-TC-A1-CA-H0-PA
PTX5072-TC-A1-CA-H0-PA
PTX5032-TC-A1-CA-H0-PA
输出：4-20 mA（在UNIK5000系列产品系列中，mV输出见PDCR5031）
范围从1到10,000 psi（2.31到23,066.59 FT H2O）
三个等级的性能规格：工业，改进和
工业±0.20％
±0.10％改善
溢价±0.04％
不锈钢结构
危险区域证书
mV、mA、电压和可调电压输出
多种电气接o选顶
本质安全型及隔爆型
多种压力接o选顶
工作温度范围: -55~+125*C
频率响应: 3.5 kHz
高可靠性
高稳定性
完全焊接25毫米（1英寸）直径不锈钢316L结构
通风聚氨酯电缆长达600英尺（PTX5032）
通风Hytrel®6108耐烃电缆，长600英尺（PTX5042）
◆压力介质: 与不锈钢316L和哈氏合金C276兼容的任何气体或液体
供电电压: 9~28Vd. c
输出: 0- -5Vdc (三线制)
◆长期稳定性:小于0.2XFS/年
◆工作温度: -20~+80C
◆零点和满量程: 用户可通过内置的电位器进行5调整
◆温度影响: 一般0.015%FS/C，zui大0.02%FS/C, -20~+80C温度补偿范围;
◆冲击电压 :抵抗600V冲击ENV50142标准测试
◆电路接口: DIN标准43650插头带可折卸式匹配插座
◆接口密封等级: IP65
11米线缆druck德鲁克液位传感器PTX5032-TC-A1-CA-J1-PW
功能特点：
1）本11米线缆druck德鲁克液位传感器PTX5032-TC-A1-CA-J1-PW采用电容式陶瓷膜片技术，抗过载能力达满量程的2倍，无机械磨损。
2）内置双腔室防冷凝结构，确保通风电缆在湿度95%环境下仍能准确补偿大气压。
3）输出回路带反极性保护与过流自恢复保险，供电误接不会损坏传感器。
4）出厂逐台进行-10~50℃全温区五温点标定，实际温漂低于0.01%FS/℃。
5）电缆护套通过2000小时盐雾试验，适用于近海及氯碱环境。
6）支持三线制电压输出与二线制电流输出自适应切换，兼容多数PLC与DCS系统。
适用范围：
1）非腐蚀性及弱腐蚀性液体的深度、液位连续测量，如饮用水、废水、轻质油品。
2）深井水位监测，通风电缆可消除井内气压波动影响，测量误差≤0.05%FS。
3）化工中间罐与反应釜液面控制，介质温度-20~80℃范围内精度保持0.1%FS。
4）消防水池与雨水调蓄池液位遥测，支持远传至物联网平台。
5）船用压载舱液位监测，316L外壳可耐受海水间歇浸泡。
与其他产品对比：
对比项目 本系列（PTX5032等） 超声波液位计 磁致伸缩液位计
测量原理 压阻式静压 声波反射 磁致伸缩波导
精度 ±0.04%~0.2%FS ±0.25%FS ±0.02%FS
介质限制 无泡沫、无蒸汽影响 易受泡沫/蒸汽衰减 无限制
安装方式 浸入式 非接触式 顶部或侧装
电缆长度 最长600英尺 无需电缆 需连接导杆
长期稳定性 <0.1%FS/年 需定期清洁探头 <0.01%FS/年
价格（同量程） 中等 较低 高
核心优势：
1）全不锈钢焊接结构无任何密封垫，杜绝泄漏风险，MTBF超过10万小时。
2）单台传感器可覆盖1~10000psi范围，仅需更换膜片组件即可调整量程。
3）危险区域认证包括ATEX本安与隔爆，无需外置隔离器即可直接连接安全栅。
4）内置温度传感器可补偿-55~125℃全范围，极端环境下输出偏差小于0.02%FS。
5）电缆采用双屏蔽与排水线设计，有效抵御电磁干扰（EMC EN 61326-1）。
选型与使用注意事项：
1）确认介质密度：出厂标定基于水密度（1.0g/cm3），若测量其他液体需修正零点与满度。
2）引压孔方向：传感器应垂直安装且引压孔朝下，避免气泡积聚导致测量偏差。
3）电缆通风管必须保持畅通，出口接干燥器或干燥剂，防止冷凝水进入传感器内部。
4）供电电压需稳定在12~28Vdc，负载电阻计算公式：Rmax=(Vsup-9)/0.02，确保回路总电阻≤250Ω。
5）在强振动场合（>2g），建议安装减振支架或选用带阻尼填充的型号。
6）定期校准周期：工业级建议每12个月，改进级每18个月，精密级每24个月。
常见问题解答：
1）传感器输出电流持续低于4mA，可能原因是什么？
答：多为电缆断线或供电不足，首先检查回路电阻是否超过250Ω，其次测量端子间电压是否≥9V；若正常则可能传感器内部电路损坏，需返厂维修。
2）现场出现无规律跳变，如何排查？
答：拔下传感器插头，用模拟信号发生器替代输出；若跳变消失则为传感器端问题，否则为后续仪表或线路干扰。常见原因包括变频器谐波、接地不良，建议采用屏蔽电缆单端接地。
3）液位为零时输出仍为0.5V（电压输出），如何处理？
答：可通过内置电位器调整零点，但需确认传感器是否带零度修正功能；若为三线制输出，检查电源负极与信号负极是否共地。
4）电缆长度超过实际需要时，能否剪短？
答：不建议自行剪短，因通风电缆内部气压参考管需保持完整；如需缩短应联系厂家重新端接并校验。
5）传感器在户外长时间使用后，电缆外皮出现裂纹怎么办？
答：若裂纹未穿透外皮，可用热缩管修复；若已暴露内层屏蔽，需更换电缆或整条传感器，避免进水导致测量失效。
