费斯托电磁阀MFH-5/3G-3/8-B德国FESTO
电磁阀
MFH-5/3G-3/8-B
19707
GTIN: 4052568003623
2000系列阀
独立线圈致使电压多种多样
电枢导管使用原理
阀功能 三位五通中封式
驱动方式 电控
宽度 40 mm
标准标称流量 2200 l/min
工作气口 G3/8
工作压力 0.3 MPa ... 1 MPa
工作压力 3 bar ... 10 bar
结构特点 活塞闸阀
复位类型 弹簧复位
公称通径 12 mm
网格尺寸 41 mm
排气功能 带节流选项
密封原理 软密封
安装位置 可选
手控装置 按钮式
先导类型 先导驱动
先导气源 内先导
流向 不可逆
符号 00991033
搭接 正重叠
大开关频率 3 Hz
关闭时间 80 ms
打开时间 24 ms
0 信号的大正向测试脉冲 2200 μs
信号为 1 的大负向测试脉冲 3700 μs
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
储存温度 -40 °C ... 60 °C
介质温度 -10 °C ... 60 °C
环境温度 -5 °C ... 40 °C
产品重量 780 g

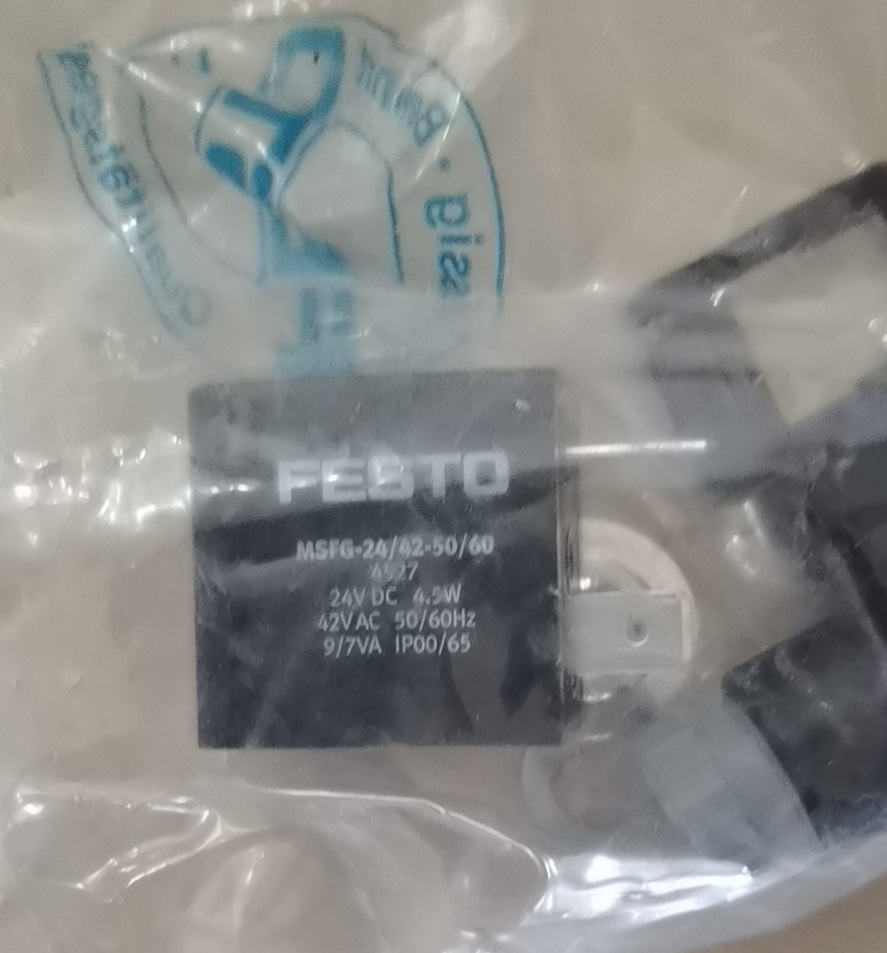

电气接口 通过 F 型线圈，须另外订购
安装方式 要么：
在 PR 气路板上
带通孔
先导排气口 82 M5
先导排气口 84 M5
气接口，气口 1 G3/8
气接口，气口 2 G3/8
气接口，气口 3 G3/8
气接口，气口 4 G3/8
气接口，气口 5 G3/8
密封件材料 NBR
外壳材料 压铸铝
费斯托电磁阀MFH-5/3G-3/8-B德国FESTO
1）费斯托电磁阀MFH-5/3G-3/8-B德国FESTO采用模块化阀芯设计，支持快速更换线圈与密封件，降低停机维护时间。
2）内部先导结构内置过滤网，有效防止颗粒物堵塞先导气路，延长维护周期。
3）阀体表面经阳极氧化处理，抗环境湿度与盐雾侵蚀能力优于普通压铸铝阀。
4）双线圈独立励磁逻辑确保中位封闭状态下零泄漏，适用于精密定位气动系统。
5）集成手动越控按钮具备自锁功能，可在断电状态下进行单侧气路测试。
适用行业场景
1）汽车焊装线：用于车身夹具的夹紧与松开控制，配合PLC实现节拍小于2秒的快速切换。
2）食品包装机械：配合洁净气源，驱动气缸完成薄膜切割与封口动作，符合VDMA24364低挥发标准。
3）电子元件装配：在PCB板插件机中控制吸放嘴动作，重复定位精度达±0.02mm。
4）医疗设备：用于呼吸机气路切换，介质温度-10℃至60℃满足无菌环境需求。
5）轨道交通：列车制动系统的先导控制，工作压力范围覆盖0.3-1MPa，适应气源波动。
与其他产品对比
对比项目 标准三位五通阀 MFH-5/3G-3/8-B
响应时间 开/关平均35ms 开24ms/关80ms（开阀速度提升31%）
防卡滞设计 无 电枢导管镀层硬度HV800，降低粉尘粘附
手动越控 瞬动式 按钮自锁式，支持持续通断
密封寿命 60万次（NBR标准） 100万次（NBR+骨架油封）
先导排气口 未配备 双M5独立排气，可外接消音器
核心优势
1）阀芯正重叠搭接结构在切换瞬间防止气路串通，避免执行器误动作。
2）耐腐蚀等级CRC1配合密封件NBR，在湿度＜85%环境中可连续运行10年。
3）标准标称流量达2200L/min，适配缸径100mm气缸实现0.5m/s速度。
4）公称通径12mm使得压损低于0.1bar@1000L/min，节能效果显著。
5）安装位置可选，支持水平/垂直/倒装，无需调整先导方向。
选型与使用注意事项
1）线圈选型：根据电压需求和接口类型（F型）单独订购，直流线圈须并联续流二极管。
2）气源处理：前置过滤精度≤5μm，油雾器建议使用ISO VG32级润滑油。
3）节流排气：若需调节排气速度，可在82/84口加装节流阀，可调范围0.5-3L/min。
4）安装扭矩：固定螺栓扭矩建议2.5Nm±0.1Nm，防止阀体变形导致卡阀。
5）测试脉冲：信号切换时0信号最大正向脉冲2200μs、1信号最大负向脉冲3700μs，控制器需匹配。
常见问题解答
1）线圈通电后阀芯不动作，如何排查？
先检查线圈电阻是否在标称值±10%范围内；其次测量先导气源压力是否≥0.15MPa；最后拆下阀盖手动推动阀芯，感受是否存在机械卡涩。
2）该阀能否直接用于真空系统？
不能，该阀为内先导驱动，最低工作压力0.3MPa，真空下先导无法建立压差；需外接增压阀或更换真空专用阀。
3）更换线圈时是否需要拆卸阀体？
无需，F型线圈通过卡扣固定，断电后按压线圈两侧卡舌即可拔出，全程工具免拆。
4）出厂未配线圈，如何确认线圈型号？
根据控制系统电压（DC24V/AC220V等），在费斯托选型表中匹配对应线圈代码，注意功率等级（标准型4W/低功耗型2W）。
5）环境温度超过40℃能否使用？
短期最高允许60℃，但需降额使用：流量降低至80%，且每次通电时间＜5s，否则需加装散热片。
