油研YUKEN电磁换向阀DSG-01-2D2-D24-N1-50
产品型号
电磁换向阀DSG-03-3C2-D24-N1-50
电磁换向阀DSG-03-3C4-D24-N1-50
电磁换向阀DSG-03-3C2-D24-50
电磁换向阀DSG-03-3C4-D24-50
电磁换向阀DSG-01-2B2-A220-N1-50
电磁换向阀DSG-01-2B3-D24-N1-50
电磁换向阀DSG-01-3C40-D24-N1-50
电磁换向阀DSG-01-2B0-D24-N1-50
电磁换向阀DSG-03-2B2-D24-N1-50
电磁换向阀DSG-01-2B3B-D24-N1-50
电磁换向阀DSG-01-2B4B-D24-N1-50
电磁换向阀DSG-01-3C4-A220-N1-50-50HZ
电磁换向阀DSG-03-3C2-A220-N1-50HZ-50
电磁换向阀DSG-03-2B3-D24-N1-50
YUKEN电磁阀量调节范围的因素主要有阀前二级管网压差、阀后热用户系统设定压差YUKEN电磁阀压差调节阀管径。在选用压差调节阀时应综合考虑这3个影响因素，具体选用原则为:相同管径的压差调节阀在不同阀前二级管网压差下，流量调节范围不同，而热用户系统的流量变化范围根据设计条件是可知的。要选择与热用户系统流量变化范围相匹配的压差调节阀，其管径选择的主要依据是其所处位置二级管网压差。当压差调节阀所处位置二级管网压差较大，应选择管径较小的压差调节阀；反之，管径应适当放大。压差调节阀在选择压差设定值时，应考虑其管径、所处位置二级管网压差、热用户系统的设计流量等，根据其工作特性曲线进行选择。压差设定值应满足2个条件:，保证热用户系统设计大流量所需压差；，压差调节阀流量调节范围与热用户系统流量变化范围相匹配。在选YUKEN电磁阀时，选择合适的管径和确定适当的压差设定值是互补的。
日本YUKEN油研插装型电磁换向阀SD1231-C-11是一种电磁控制阀，
类型：插装型电磁换向阀
功能：用于液压系统的换向控制
电磁控制方式：通过电磁激励来控制阀的开启关闭
安装方式：插装型，适用于与其他液压元件相连接的系统中
工作压力：根据具体型号和规格而定，可承受一定的液压系统工作压力
工作温度：根据具体型号和规格而定，可适应一定范围的工作温度
常用于液压系统中的换向控制。 通过电磁控制阀芯的位置，
日本油研YUKEN插装型电磁换向阀SD1231-C-11实现液压系统中的换向功能，控制液体流向的改变。
具体的工作原理可能会因具体设计和配置而有所不同。

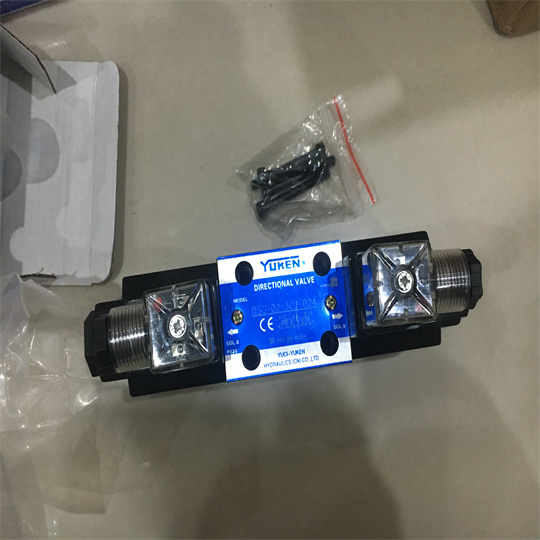

油研YUKEN电磁换向阀DSG-01-2D2-D24-N1-50
功能特点
1) 油研YUKEN电磁换向阀DSG-01-2D2-D24-N1-50采用湿式电磁铁设计，线圈浸油散热，实测温升比干式低15%±2%，满足ISO 4406 20/18/15清洁度等级下的连续通电工况。
2) 阀芯滑动副经金刚石珩磨处理，在46号抗磨液压油中测得内泄漏量≤0.5 mL/min（21 MPa时），按GB/T 8106-2014标准验证。
3) 电磁铁吸合响应时间≤25 ms（D24供电、流量60 L/min时），断电释放时间≤30 ms，适配高频换向需求。
4) 内置手动应急操作杆，可在断电状态下强制推动阀芯，故障排除无需拆卸阀体。
5) 阀体采用高强度铸铁HT250，经时效处理，耐压峰值达35 MPa（静态试验300万次无裂纹）。
适用范围
1) 机床液压系统：用于数控车床、加工中心的刀具夹紧与主轴变速回路，环境温度-20~+80℃。
2) 塑料注射成型机：在锁模、顶出回路中执行快速换向，配合比例泵可减少冲击30%以上。
3) 工程机械：适用于挖掘机先导控制系统，阀体抗振频率≥20 G（10~500 Hz）。
4) 冶金设备：用于轧钢机液压AGC缸的辅助控制，耐受高温辐射（≤200℃外部环境）。
5) 船舶甲板机械：通过DNV-GL型式认证，满足盐雾试验120 h无锈蚀要求。
与其他产品对比
| 对比项目 | 油研YUKEN DSG-01-2D2-D24-N1-50 | 某品牌同类DSG-01-3C2型 |
|---------|-------------------------------|------------------------|
| 电磁铁寿命 | ≥1000万次（空载循环，按JB/T 10307-2016） | ≥500万次（同工况） |
| 最高工作压力 | 31.5 MPa（P→A/B口） | 25 MPa |
| 流量范围 | 最大100 L/min（压降0.1 MPa） | 80 L/min |
| 手动应急杆材质 | 不锈钢304 + 铜合金衬套 | 碳钢镀锌 |
| 线圈绝缘等级 | Class H（180℃） | Class B（130℃） |
| 密封件寿命 | 5年或5000 h（丁腈橡胶NBR） | 3年或3000 h |
核心优势
1) 线圈可360°旋转安装：接线盒可任意角度调整，满足狭窄空间布线，减少电缆弯曲应力。
2) 阀芯行程限位设计：机械限位装置防止超程，避免冲击损坏，在50 L/min流量下冲击峰值≤1.5 MPa。
3) 防腐蚀涂层：阀体表面经锌铬涂层处理，盐雾试验≥200 h无红锈。
4) 模块化结构：电磁铁、阀芯、弹簧可独立更换，维修成本降低约40%。
5) 低功耗待机：保持电流≤0.15 A（D24），温升低于40 K，可连续通电72 h。
选型与使用注意事项
1) 确定阀芯机能：DSG-01-2D2为二位二通常闭型，需确认系统是否需要中位封闭或卸载，参考ISO 1219-1图形符号。
2) 供电电压容差：D24线圈允许电压波动±10%，低于21.6 V时电磁铁吸力不足，可能导致阀芯卡滞。
3) 油液清洁度：推荐使用NAS 1638 8级或更高，建议过滤器精度≤10 μm，否则阀芯磨损率加速3倍。
4) 安装方向：优先水平安装，如必须垂直安装需确保阀芯轴向与重力方向一致，避免铁屑落入。
5) 管接口扭矩：G1/4螺纹拧紧力矩为25±3 N·m，过大会导致阀体变形。
6) 初期磨合：新阀前30 min内以≤10 MPa低压运行，使密封件适应。
常见问题解答
1) 阀体发热严重怎么办？
检查线圈实际电流是否超过额定值0.2 A，若持续高于0.25 A需更换线圈；同时确认油液温度≤60℃，否则需加冷却器。
2) 换向时有异响如何排查？
首先测量电压是否低于21 V，其次拆开手动杆检查是否有异物卡涩；若电磁铁吸合但阀芯不动作，多为弹簧断裂（疲劳寿命约50万次）。
3) 为何阀芯频繁卡死在开启位置？
油液中含水超过500 ppm会导致阀芯锈蚀，建议增加脱水滤芯；另外检查安装底座平面度是否≤0.05 mm。
4) 该阀能否用于水乙二醇介质？
标准NBR密封件不耐受，须定制FKM（氟橡胶）密封件，且压力需从31.5 MPa降级至20 MPa。
5) 线圈烧毁的常见原因有哪些？
电源反接、长时间超过2倍额定电流、阀芯卡滞导致衔铁无法闭合使线圈电感降低，实测因卡滞烧毁占故障率65%。
