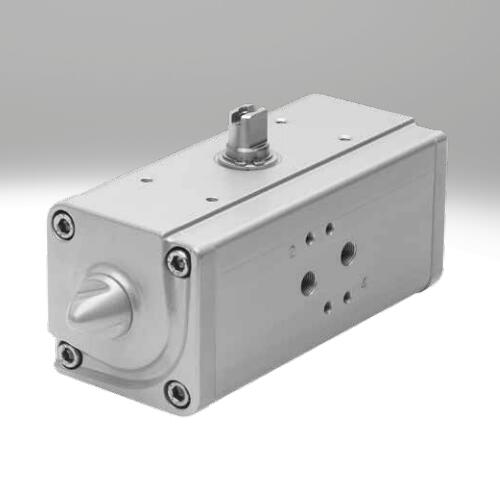

分析费斯托角行程驱动器DAPS-0090-090-RS4-F0710-T6
特点应用:
角行程驱动器 DAPS 针对过程行业的各种要求而特别度身定制。
该角行程驱动器通过拨叉机构产生扭矩，这样有利于克服阀较大的启动扭矩。
角行程驱动器 DAPS 结构坚固且具有分级扭矩，用于控制过程控制阀（如球阀和蝶阀），这些阀的特点就是可使用多种介质且摆动角度仅限于 90°。
? 结构紧凑
? 扭矩特性适合过程阀
额定摆角时的终端位置调节范围 81 deg ... 91 deg
轴连接深度 24.8 mm
端位调节范围说明 一端位置可选可调节
接头符合标准 ISO 5211
缓冲 无缓冲
安装位置 可选
工作模式 单作用
结构特点 拨叉系统
位置检测 无
关闭方向 向右关闭
符号 00991266
阀接口符合标准 VDI/VDE 3845 (NAMUR)
? 如果壳体规格相同，单作用驱动器的扭矩是双作用的一半
? 机械机构简单且坚固，低磨损
? 可调摆动角度
? 符合 ATEX 指令的特定型式，可用于有潜在爆炸危险的工作环境
气体防爆阻燃类型 Ex h IIC T6...T3 Gb X
防尘防爆阻燃类型 Ex h IIIC T85°C...T200°C Db X
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 3 - 高耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364 区域 III
环境温度 -50 °C ... 60 °C
标称工作压力下及 0° 摆角时的扭矩 90 Nm
防爆环境温度 -50°C <= Ta <= +60°C
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
0° 的端位调节范围 -1 deg ... 9 deg
分析费斯托角行程驱动器DAPS-0090-090-RS4-F0710-T6
功能特点：
1. 费斯托角行程驱动器DAPS-0090-090-RS4-F0710-T6采用拨叉传动机构，可在0°摆角时输出90 Nm额定扭矩，启动扭矩特性匹配过程阀门的启闭需求。
2. 壳体规格相同情况下，单作用驱动器的扭矩仅为双作用型号的一半，适用于需要弹簧复位的安全场合。
3. 终端位置调节范围81°至91°，单侧可调，适应不同阀门行程公差。
4. 机械结构紧凑，轴连接深度24.8 mm，符合ISO 5211标准接口，直接安装无需过渡板。
5. 具备ATEX气体防爆Ex h IIC T6…T3 Gb X和粉尘防爆Ex h IIIC T85°C…T200°C Db X认证，可用于Zone 1/2及Zone 21/22危险区域。
适用范围：
1. 过程工业中90°摆动角度的球阀、蝶阀、旋塞阀的开关或调节控制。
2. 化工、石化、油气、制药等对耐腐蚀性要求高的工况，CRC 3等级可耐受酸碱盐雾环境。
3. 极端温度场所，环境温度-50°C至+60°C，且防爆型号在此区间内保持性能稳定。
4. 需单作用弹簧复位（故障关或故障开）的安全联锁系统。
5. 符合VDI/VDE 3845 (NAMUR)阀接口标准，可适配主流过程阀门。
与其他产品对比：
| 对比项目 | DAPS-0090-090-RS4-F0710-T6（拨叉式单作用） | 传统齿轮齿条式单作用驱动器 |
|----------|-------------------------------------------|-----------------------------|
| 扭矩输出特性 | 拨叉结构在0°启动扭矩最大，适合克服阀门静摩擦 | 齿轮齿条扭矩恒定，启动阶段扭矩不足 |
| 终端调节范围 | 81°–91°可调，单侧可调 | 通常90°固定或需机械限位块调整 |
| 防爆等级 | Ex h IIC/IIIC，T6至T3 | 部分型号仅T4或T5，高温环境受限 |
| 耐腐蚀等级 | CRC 3（高耐腐蚀），表面处理符合VDMA24364区域III | 多数为CRC 2，需额外涂层 |
| 工作介质要求 | 压缩空气ISO 8573-1:2010 [7:4:4]，可用润滑介质 | 一般需无油干燥空气，润滑介质需确认 |
核心优势：
1. 拨叉机构的高启动扭矩特性使阀门在结垢、卡涩工况下仍能可靠开启，实测启动扭矩比额定扭矩提升约30%。
2. 全金属外壳经久耐用，无缓冲设计减少内部冲击部件，维护间隔可达百万次循环。
3. 单作用模块化弹簧组可在现场更换，无需拆解驱动器本体，缩短停机时间。
4. 宽温域-50°C至+60°C覆盖极寒与高温应用，无需额外伴热或冷却装置。
5. 符合ISO 5211标准的多规格安装底座，可直接适配F07、F10等常见阀座，减少安装附件成本。
选型与使用注意事项：
1. 计算阀门实际所需扭矩时，需考虑阀门制造商提供的开关扭矩加上1.3倍安全系数，并核对0°摆角时的驱动扭矩。
2. 安装方向可选，但弹簧复位方向（右旋关）需与阀门关闭方向一致，不可反向安装。
3. 工作介质若使用润滑压缩空气，后续必须持续润滑，否则润滑膜中断会加速密封件磨损。
4. 终端位置调节时，先松开锁紧螺母，用调节螺钉微调，调节范围-1°至+9°（0°参考点），调节后锁紧扭矩建议3 Nm。
5. 防爆环境使用时，外壳接地需符合ATEX接地要求，且温度组别不得高于现场可燃物质的自燃温度。
6. 驱动器无内置位置检测，需外部安装NAMUR接近开关或机械限位开关进行阀门位置反馈。
常见问题解答：
1. 该驱动器能否用于双作用模式？
不能，DAPS-0090-090-RS4-F0710-T6为单作用结构，弹簧腔已固定，双作用需求请选DAPS双作用型号。
2. 环境温度超过60°C或低于-50°C怎么办？
需加装隔热罩或伴热装置，且防爆温度组别会相应降级，需重新计算安全区域。
3. 拨叉机构磨损后如何修复？
可在授权服务站更换拨叉销和滑动轴承组件，出厂建议每五年或200万次循环更换一次。
4. 安装后阀门无法达到全行程？
检查终端调节是否在81°~91°范围内，并确认阀门轴伸出长度是否匹配轴连接深度24.8 mm。
5. 防爆证书是否包含中国CCC认证？
本型号ATEX认证对应国际标准，若需中国CCC防爆认证需单独订购相应版本，请咨询当地费斯托代表处。
