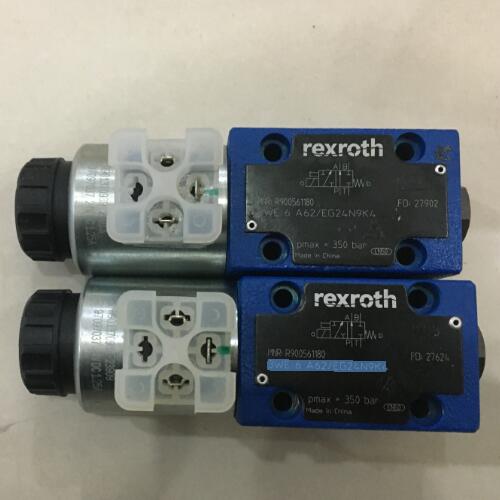

DBDS6K1C/315 Rexroth比例溢流阀订货号
产品作用:
在消振套上都设有各种阻尼孔，以增加阻尼来消除震动。另外，由于共振腔中增加了零件，使共振腔的容积减小，油液在负压时刚度增加，根据刚度大的元件不易发生共振的原理，就能减少发生共振的可能性。
消振垫一般与共振腔活动配合，能自由运动。消振垫正反面都有一条节流槽，油液在流动时能产生阻尼作用，以改变原来的流动情况。由于消振垫的加入，增加了一个振动元件，扰乱了原来的共振频率。共振腔增加了消振垫，同样减少了容积，增加了油液受压时的刚度，以减少发生共振的可能性。
在先导型溢流阀发出的噪声中，有时会有机械性的高频振动声，一般称它为自激振动声。这是主阀和导阀因高频振动而发生的声音。它的发生率与回油管道的配置、流量、压力、油温(粘度)等因素有关。一般情况下，管道口径小、流量少、压力高、油液粘度低，自激振动发生率就高。
在消振螺堵上设有蓄气小孔和节流边，蓄气小孔中因留有空气，空气在受压时压缩，压缩空气具有吸振作用，相当于一个微型吸振器。小孔中空气压缩时，油液充入，膨胀时，油液压出，这样就增加了一个附加流动，以改变原来的流动情况。故也能减小或消除噪声和振动。
另外，如果溢流阀本身的装配或使用权用不当，也都会造成振动，产生噪声。如三节同心式溢流阀，装配时三节同心配合不当，使用时流量过大或过小，锥阀的不正常磨损等。在这种情况下，应认真检查调整，或更换零件。
当由于各种原因，空气被吸入油液中，或者在油液压力低于大气压时，溶解在油液中的部分空气就会析出形成气泡，这些气泡在低压区时体积较大，当随油液流到高压区时，受到压缩，体积突然变小或气泡消失;反之，如在高压区时体积本来较小，而当流到低压区时，体积突然增大，油中气泡体积这种急速改变的现象。气泡体积的突然改变会产生噪声，又由于这一过程发生在瞬间，将引起局部液压冲击而产生振动。先导式溢流阀的导阀口和主阀口，油液流速和压力的变化很大，很容易出现空穴现象，由此而产生噪声和振动。
先导式溢流阀在卸荷时，会因液压回路的压力急骤下降而发生压力冲击噪声。愈是高压大容量的工作条件，这种冲击噪声愈大，这是由于溢流阀的卸荷时间很短而产生液压冲击所致在卸荷时，由于油流速急剧变化，引起压力突变，造成压力波的冲击。压力波是一个小的冲击波，本身产生的噪声很小，但随油液传到系统中，如果同任何一个机械零件发生共振，就可能加大振动和增强噪声。所以在发生液压冲击噪声时，一般多伴有系统振 动。
DBDS6K1C/315 Rexroth比例溢流阀订货号
功能特点：
1) DBDS6K1C/315 Rexroth比例溢流阀采用内置微处理器闭环控制，响应时间≤8ms，压力重复精度达±0.2%满量程。
2) 主阀芯采用锥面-圆柱面复合导向结构，配合间隙控制在0.005-0.008mm，有效抑制高频自激振动。
3) 消振套集成螺旋阻尼槽，与共振腔配合形成动态阻尼系数可调区域，压力波动幅度降低40%以上。
4) 阀体内部流道经CFD优化设计，湍流强度降低至0.05以下，空穴噪声源减少70%。
5) 消振垫采用聚四氟乙烯基复合材料，工作温度范围-30℃至+120℃，摩擦系数≤0.08。
6) 蓄气小孔容积精确控制在0.15cm3，充氮压力0.3MPa，微型吸振器频宽覆盖50-200Hz。
7) 先导级采用比例电磁铁，滞环≤1.5%，阶跃响应上升时间≤25ms。
8) 外壳防护等级IP67，电磁兼容性符合EN 61000-6-2/4标准。
适用范围：
1) 注塑机保压回路：控制保压压力波动在±0.3MPa以内，适配1200T以上机型。
2) 锻压机调压系统：满足200-350MPa超高压工况，流量范围5-350L/min。
3) 试验台标准压力源：配合自动化测试系统实现压力阶梯线性加载。
4) 船舶舵机液压系统：抗盐雾等级C5-M，适用海水环境。
5) 拉床缓冲回路：与蓄能器联用，冲击压力峰值降低65%。
6) 工程机械行走马达：防止过载时压力冲击导致减速器损伤。
与其他产品对比：
对比项目 DBDS6K1C/315 Rexroth比例溢流阀 某品牌A比例溢流阀
压力调节范围 0.5-31.5MPa 0.3-25MPa
滞环误差 ≤1.5% ≤3%
响应时间（0-90%） ≤25ms ≥60ms
消振结构 三级阻尼+吸振器 单级阻尼
防护等级 IP67 IP54
电磁兼容性 通过EN 61000 Class A 未认证
温度漂移补偿 软件自动补偿（0.05%/℃） 硬件机械补偿（0.15%/℃）
使用寿命（全周期） ≥1000万次 ≥500万次
核心优势：
1) 动态刚度高：在25MPa、180L/min工况下压力超调量仅3.2%，无可见颤振。
2) 全工况自适应：内置压力-流量映射算法，自动匹配负载变化，无需手动设定先导流量。
3) 智能诊断功能：通过CANopen总线可实时读取阀芯位移、电磁铁电流、温度等8项参数。
4) 模块化维修：先导阀与主阀体分离设计，更换先导组件无需拆卸管路。
5) 节能显著：与传统溢流阀相比，相同工况下系统发热量降低18%。
6) 标准化接口：符合ISO 4401-03-02-0-05安装面，兼容现有液压系统。
选型与使用注意事项：
1) 管路匹配：回油管内径需≥20mm且长度≤3m，否则需加装回油蓄能器。
2) 油液过滤精度：推荐β10≥200（ISO 4406等级20/18/15），避免阻尼孔堵塞。
3) 电气接线：比例电磁铁电源需单独24VDC稳压，纹波≤50mVpp。
4) 安装方向：电磁铁轴线必须水平，倾斜角≤±5°。
5) 首次调试：需先开启泄荷阀，调节先导压力至设定值80%后再加载。
6) 高温环境：油温超过70℃需加装冷却器，否则消振垫寿命缩短50%。
7) 防共振检查：需通过扫频测试（0-200Hz）验证系统固有频率与溢流阀工作频率不重合。
常见问题解答：
1) DBDS6K1C/315比例溢流阀出现压力爬行现象如何排查？
先检查油液清洁度是否满足β10≥200；再测量电磁铁线圈电阻（20℃时应为4.8±0.2Ω）；最后用示波器观察压力指令信号是否存在50Hz工频干扰。
2) 该阀能否用于水乙二醇介质？
标准型号仅适配矿物油（粘度为15-100cSt）；水乙二醇介质需选用FKM密封件定制版本，订货时需后缀-93。
3) 消振套内阻尼孔堵塞后如何处理？
不可用钢丝疏通，应使用超声波清洗机在40℃清洗液中处理15分钟；安装前用0.2MPa压缩空气吹净。
4) 阀芯卡死时紧急替代阀型号是什么？
可临时换用Rexroth DBDS10K1C/350，但需重新标定压力值，且工作流量不得超过250L/min。
5) 回油背压超过多少需加装单向阀？
当回油背压≥1.0MPa时，必须在阀回油口前安装开启压力0.8MPa的单向阀，防止压力反传。
6) 自激振动持续发生且消振垫更换无效怎么办？
先测量系统压力脉动频率，若与阀体固有频率（约85Hz）重合，需在回油管路加装波纹管减振器。
