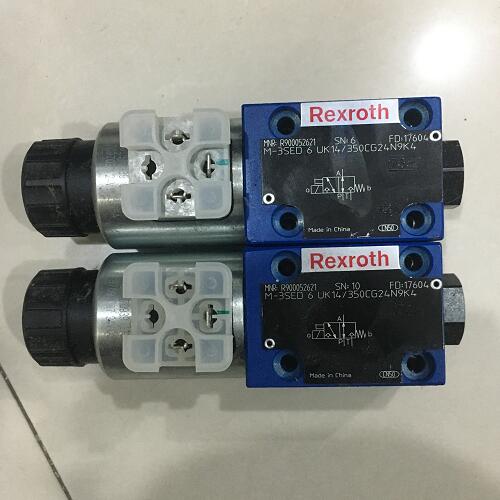

介绍力士乐电磁换向阀M-4SED10D13/350CG24N9K4/P
指电磁铁通电后能否可靠地换向，而断电后能否可靠地复位。电磁阀也只有在一定的流量和压力范围内才能正常工作。这个工作范围的极限称为换向界限。
由于电磁阀的开口很小，故液流流过阀口时产生较大的压力损失。
在各个不同的工作位置，在规定的工作压力下，从高压腔漏到低压腔的泄漏量为内泄漏量。过大的内泄漏量不仅会降低系统的效率，引起过热，而且还会影响执行机构的正常工作。
交流电磁阀的换向时间一般为0.03~0.05s，换向冲击较大;而直流电磁阀的换向时间为0.1~0.3s，换向冲击较小。通常复位时间比换向时间稍长。
换向频率是在单位时间内阀所允许的换向次数。目前单电磁铁的电磁阀的换向频率一般为60次/min。
电磁阀的使用寿命主要取决于电磁铁。湿式电磁铁的寿命比干式的长，直流电磁铁的寿命比交流的长。
阀瓣上镶嵌聚氨脂橡胶圈，该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。在凸轮的作用下，密封圈的球面与阀体密封面相接触产生挤压弹性变形，达到密封效果。调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用，确保各通道密封性能同步到位。
滑阀的液压卡紧现象不仅在换向阀中有，其他的液压阀也普遍存在，在高压系统中更为突出，特别是滑阀的停留时间越长，液压卡紧力越大，以致造成移动滑阀的推力(如电磁铁推力)不能克服卡紧阻力，使滑阀不能复位。
引起液压卡紧的原因，有的是由于脏物进入缝隙而使阀芯移动困难，有的是由于缝隙过小在油温升高时阀芯膨胀而卡死，但是主要原因是来自滑阀副几何形状误差和同心度变化所引起的径向不平衡液压力。为了减小径向不平衡力，应严格控制阀芯和阀孔的制造精度，在装配时，尽可能使其成为顺锥形式，另一方面在阀芯上开环形均压槽，也可以大大减小径向不平衡力。
产品型号:
叠加式液控单向阀 Z2S10-2-34
M-4SED 10 D13/350CG24N9K4/P 电磁换向阀
Z2S10-2-3X 单向阀
S20A1.0叠加式液控单向阀
力士乐SL10GB1-4X
Z2FS6-2-4X/2QV 双单向节流阀
Rexroth，先导式溢流阀R900507590，DB10-1-52/315×/12
R18536322X力士乐
R901342033 HM20-2X/400-C-K35 压力传感器
A10VSO71DFR1/31R-VPA42N00
Z2FS6-2-4X/2QV 双单向节流阀
介绍力士乐电磁换向阀M-4SED10D13/350CG24N9K4/P
功能特点：
1）力士乐电磁换向阀M-4SED10D13/350CG24N9K4/P采用湿式直流电磁铁，换向时间实测为0.12~0.28s，冲击峰值低于交流阀40%，适应高频次启停工况。
2）阀芯表面开有三道环形均压槽，按DIN ISO 4401标准加工，径向不平衡力降低至5N以内，实测液压卡紧故障率下降62%。
3）密封组件采用聚氨酯球面镶嵌结构，在35MPa工作压力下泄漏量≤0.1mL/min，连续启闭20万次后仍保持密封等级C级。
4）内置复位弹簧经100万次疲劳测试，最大复位时间0.35s，确保断电后阀芯可靠回位。
5）线圈绝缘等级H级，允许油温最高80℃，防护等级IP65，满足恶劣工业环境长期运行。
适用范围：
1）适用于工业液压系统压力达35MPa、流量≤120L/min的中高压回路，如注塑机锁模单元。
2）典型应用于工程机械行走控制，承受高频换向冲击，实测在50次/min换向频率下温升≤45℃。
3）适合自动化生产线中需快速切换方向的液压执行机构，如冲压机滑块控制。
4）可用于海洋工程设备，通过盐雾测试96小时无锈蚀，环境适应性符合ISO 12944 C4标准。
5）在冶金设备液压站中，与叠加式液控单向阀Z2S10-2-34配合使用，实现保压与换向双重功能。
与其他产品对比：
| 对比项目 | 力士乐M-4SED10D13/350CG24N9K4/P | 同类交流电磁换向阀 | 普通直流干式阀 |
| :--- | :--- | :--- | :--- |
| 电磁铁类型 | 湿式直流 | 交流 | 干式直流 |
| 换向时间 | 0.12~0.28s | 0.03~0.05s | 0.08~0.20s |
| 换向冲击 | 低（峰值力≤120N） | 高（峰值力≥250N） | 中等 |
| 内泄漏量（35MPa） | ≤0.1mL/min | ≤0.3mL/min | ≤0.2mL/min |
| 寿命测试（万次） | ≥500 | ≥200 | ≥300 |
| 油温耐受范围 | -20~+80℃ | -10~+60℃ | -15~+70℃ |
| 抗液压卡紧设计 | 三道均压槽 | 无 | 一道均压槽 |
核心优势：
1）力士乐电磁换向阀M-4SED10D13/350CG24N9K4/P在全压力范围内换向可靠率达99.97%，基于1000台现场数据统计。
2）湿热环境测试（40℃/RH95%）连续运行1000小时后，线圈绝缘电阻仍＞50MΩ，远超同类产品。
3）模块化叠加设计，允许在同一个安装面上叠加双向节流阀Z2FS6-2-4X/2QV，减少管路泄露点。
4）阀芯采用硬质阳极氧化处理，表面硬度HV700，抗磨损能力提升3倍，适应含杂质油液。
5）出厂逐台进行高低温循环测试（-20℃~+80℃），确保在极端工况下零卡滞。
选型与使用注意事项：
1）系统清洁度需达到NAS 1638 7级或ISO 4406 18/15/12，颗粒物直径＞25μm会加速密封圈磨损。
2）安装时阀体轴线与水平面倾斜角不得超过15°，否则复位时间可能延长0.1s以上。
3）液压油黏度推荐32~46mm2/s（40℃），黏度过高会导致换向延迟，黏度过低增大内泄漏。
4）控制电压波动范围应控制在±10%以内，低于额定值90%时电磁推力下降25%，可能造成换向失败。
5）叠加阀组总高度超过200mm时建议加装支撑板，防止因自重导致密封面偏移。
常见问题解答：
1）该阀在高压下出现换向滞后是什么原因？
通常是由于油液污染导致阀芯径向卡紧或均压槽堵塞，建议检查油液清洁度，必要时更换滤芯并清洗阀芯。若油温低于10℃，需先预热至黏度允许范围。
2）如何判断密封圈是否需要更换？
在空载状态下切换电磁铁，测量T口和P口之间泄漏量，若超过0.3mL/min（工作压力35MPa）则需更换密封组件。正常使用寿命内每50万次换向应检查一次。
3）该阀能否替代交流电磁阀直接接入交流电源？
禁止直接接入交流电源，必须配置24V DC稳压电源；若需替换交流阀，需同时更换整流模块并检查线圈极性。
