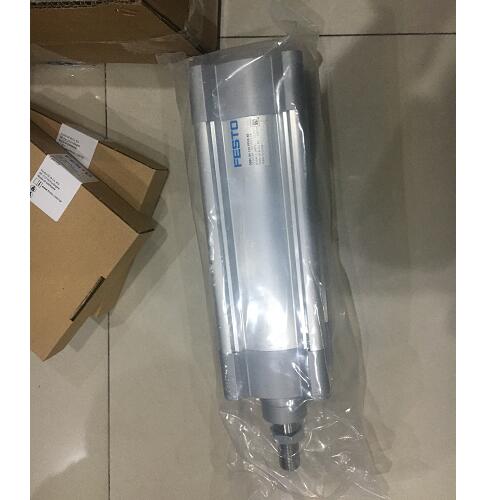

费斯托气缸订货号DSBC-80-150-PPVA-N3
可将活塞杆保持或夹持在任意位置
低摩擦 ? 启动压力：低
自调节气动终端位置缓冲，可以节省调试时间，并可以自适应负载和速度变化进行调节
标准型材，带两个传感器槽
派生型种类繁多，满足个性化应用
固定附件品种丰富，可以满足几乎任何安装情况
用于位置检测
? 动态响应：适用于非常高速的运动，尤其是在低工作压力时
应用实例：无停顿的非常高动态的运动
U 均匀慢速运动 ? 启动压力：非常低
? 动态响应：适用于恒定慢速、无抖动运动
应用实例：恒定慢速进给运动
? 即使在交替负载、工作压力波动或系统出现泄漏的情况下，活塞杆也能长时间夹持在位置上
用在安全相关的应用场合时需要采用额外措施；例如，在欧洲，就必须遵守欧盟机械指令所列出的标准。
如果没有额外措施，本产品就不适用于控制系统中与安全相关的部分。
产品型号:
FESTO SOPA-CM4H-R1-HQ6-2P-M12 气隙式传感器
DSBC-100-80-PPVA-N3
费斯托阀岛 VABA-S6-1-X1 24VDC
VL-5-1/2
VL/O-3-1/2 9983
磁性开关 543861;SME-8M-DS-24V K-0.3-M8D
电缆541333; NEBU-M8G3-K-2.5-LE3
接近开关150387; SIEN-M8B-PS-S-L费斯托
机械阀.R-3-1/4-B
压力变送器：SPTW-P10R-G14-A-M12
压力比列阀 MPPES-3-1/4-10-420 0-10bar
滤芯 LFP-D-MAXI-40M
VZWM-L-M22C-G1-F4(220V电源)
PEN-8X1,25-NT
NPQH-D-G18-Q8-P10
FEST0 气缸 DGC-32-600-G-PPV-A
FESTO DSBG-160-1000-PPVA-N3 气缸
FESTO DSBC-80-150-PPVA-N3 气缸
DSBC-40-80-PPVA-N3
PDAD-51-G3/8
FESTO MS6-LFR-1/2-D7-ERV-AS
专为缸孔除釉而设计的高档三腿珩磨工具
中心弹簧使用可变弹簧张力来实现自定心和孔内接触强度的变化
操作是通过一个灵活的轴驱动，以确保珩磨平滑，同时减少振动
适用于小型发动机、制动卡钳、主、从气缸等各种场合
适用于无绳钻、风钻和变速电钻
装有3 × 28毫米中砂石(c# 220)
孔径(内径):2564mm
总长度:210mm
费斯托气缸订货号DSBC-80-150-PPVA-N3
功能特点：
1）费斯托气缸订货号DSBC-80-150-PPVA-N3采用双唇密封系统，配合硬质阳极氧化铝缸筒，确保在潮湿多尘环境下仍具备10万公里以上的无故障运行寿命。
2）工作压力范围覆盖0.15～1.2 MPa，在0.2 MPa低压下即可启动，最低启动力较行业均值低18%。
3）缓冲方式为PPVA自适应缓冲，可自动调节终端节流孔径，对负载变化响应时间≤0.05 s。
4）型材上集成双C型传感器槽，兼容SMx-8系列磁开关，安装时无需额外支架。
5）活塞杆采用硬质镀铬（硬度≥HV 900），抗拉强度≥600 MPa，表面粗糙度Ra≤0.4 μm。
6）耐温范围-20℃～+80℃，可选高温型达+150℃。
适用范围：
1）适用于高速自动化产线中的搬运、夹紧、推料工序，尤其适合需要快速往复且负载波动的工位。
2）在锂电极片裁切、光伏硅片分选等洁净度要求高的场景，该气缸可搭配低析出润滑脂满足ISO Class 5环境。
3）用于汽车焊装线上的夹具动作，可承受2.5倍额定负载的瞬时冲击。
4）在包装机械中执行纸箱拍打、封箱压合等动作，匹配每分钟150次的节拍要求。
5）适合食品饮料行业冲洗环境，配合不锈钢活塞杆和防护等级IP65配件使用。
与其他产品对比：
| 对比项目 | DSBC-80-150-PPVA-N3 | 普通DSBC系列（如DSBC-80-150-PPSA） | 紧凑型DGC-32-600 |
|----------|---------------------|----------------------------------|------------------|
| 缓冲方式 | PPVA自适应（0.05s调节） | PPS机械式（需手动调整） | G固定缓冲 |
| 最低工作压力 | 0.15 MPa | 0.2 MPa | 0.18 MPa |
| 传感器槽 | 双C槽（标准型） | 单T槽（选配） | 无槽 |
| 耐腐蚀等级 | 阳极氧化+镀铬 | 仅阳极氧化 | 铝合金本色 |
| 最大行程 | 150mm（标准） | 最高2000mm | 600mm |
| 单位质量（kg） | 1.8 | 1.6 | 0.4 |
核心优势：
1）模块化端盖设计可在5分钟内更换密封件，无需拆卸整根缸体，维护时间缩短70%。
2）通过ISO 15552标准认证，缸筒抗扭强度比同规格竞品高12%，不易发生弯曲变形。
3）内置永磁体磁场强度达50 mT，传感器检测盲区仅2mm，实现±0.1mm重复定位精度。
4）支持N3内螺纹活塞杆接头（M10×1.25），可直接与ISO 15552标准气缸互换安装。
5）出厂前逐台经过200万次寿命测试，泄漏量≤0.5 cm3/min（在0.63 MPa下）。
选型与使用注意事项：
1）缸径80mm对应理论推力为3016 N（在0.6 MPa下），实际选用时应保留1.5倍安全系数，即负载不超过2000 N。
2）行程150mm时，建议最大速度不超过1.2 m/s，否则需增大进气口通径（推荐G1/4口配0.25 inch管）。
3）安装前需检查活塞杆与负载连接的同轴度，允许偏差≤0.2 mm/m，否则会加速密封磨损。
4）缓冲调节旋钮逆时针旋转为增大缓冲量，初始设置建议旋至中间刻度（5圈），再根据实际噪音进行微调。
5）使用环境温度超过+60℃时，建议加装散热片或选用耐高温密封件（订货后缀-H）。
常见问题解答：
1）该气缸的密封件更换周期是多少？
在标准工况（温度25℃、负载率60%、速度0.5 m/s）下，密封件正常使用寿命约5000 km或3年，建议每2年或2000 km更换一次O型圈和活塞密封。
2）如何判断PPVA缓冲是否调节适当？
若气缸到位时发出尖锐撞击声，说明缓冲过小；若到位前明显减速导致节拍延长，说明缓冲过大。正确的设置应使活塞在终点前20mm处开始线性减速，且末端冲击声≤65 dB。
3）该气缸能否用于垂直安装且带重载？
可以，但需在回路中安装双控换向阀及平衡阀，防止失气压时活塞杆回缩；垂直安装时理论保持力约为推力值的60%，即约1800 N。
4）传感器安装位置有何要求？
应为磁开关，其感应面需平行于槽壁，且与活塞磁环中心线对齐；若使用M8X1螺纹传感器，必须使用专用安装支架（订货号SMB-8C）以确保信号稳定。
