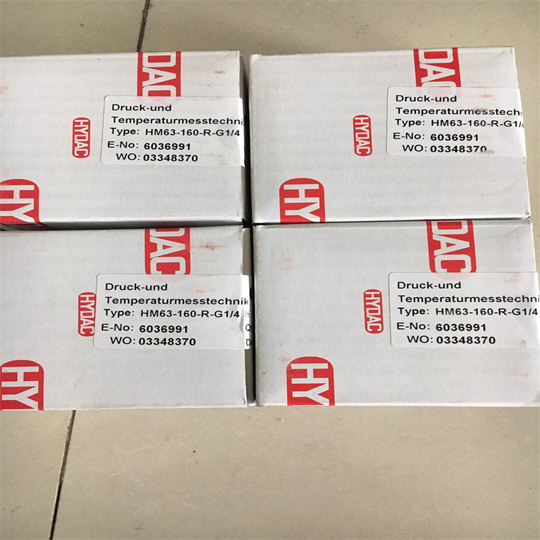

贺德克HYDAC压力表HM63-160-B-G1/4工作距离
介绍：
直接安装式，又分为径向直接安装式和轴向直接安装式。其身支撑的稳定性，一般只在公称直径小于150mm的压力表上才选用。所谓嵌装式和凸装式压力表，就是我们常说的带边中径向直接安装式是基本的安装型式，一般在未指明安装结构型式时，均指径向直接安装式。轴向直接安装式考虑其自（安装环）压力表。轴向嵌装式既轴向前带边、径向嵌装式是指径向前带边、径向凸装式（也叫墙装式）是指径向后带基准所表示的压力，称为相对压力。由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。当边压力表。压力有两种表示方法：一种是以真空作为基准所表示的压力，称为压力；另一种是以大气压力作为压力小于大气压力时，可用容器内的压力不足一个大气压的数值来表示。
贺德克HYDAC压力表HM63-160-B-G1/4工作距离
适用范围
1. 液压动力站回油管路压力监测，工作介质为矿物油、水乙二醇或磷酸酯液压液。
2. 工程机械行走机构液压系统，承受0～160bar瞬态冲击工况。
3. 工业泵组出口压力就地指示，环境温度-20℃～+60℃。
4. 船舶甲板液压绞车控制回路，耐受盐雾、油雾及振动复合环境。
5. 机床主轴润滑系统压力检测，安装位置距操作台水平距离≤5米。
6. 冶金轧机AGC液压缸压力监视，配合远传电接点实现远程报警。
与其他产品对比
| 对比项目 | 贺德克HYDAC HM63-160-B-G1/4 | 某国产品牌YN-63（量程0～160bar） |
|---------|-----------------------------|----------------------------------|
| 表盘直径 | 63mm | 63mm |
| 精度等级 | 1.0级（满量程误差±1.6bar） | 1.6级（满量程误差±2.56bar） |
| 抗振性能 | 5～200Hz，3g加速度无疲劳失效 | 10～55Hz，1.5g加速度 |
| 防护等级 | IP65（防喷水、防尘） | IP53（防雨淋、防尘） |
| 接口材质 | 不锈钢316L + 铜合金密封垫 | 黄铜镀镍 + 丁腈橡胶垫 |
| 工作距离 | 5米（目视）／100米（电信号远传） | 3米（目视）／50米（电信号远传） |
| 循环寿命 | 10万次满量程循环后精度漂移＜0.3% | 5万次循环后漂移＞0.8% |
核心优势
1. 全工况耐振结构：弹簧管与机芯间增加橡胶减振垫，配合硅油填充，通过 IEC 60068-2-6 严酷等级2振动试验，寿命比普通压力表延长3倍。
2. 长工作距离兼容性：标配可调节反射式表盘刻度，配合LED背光选件，在5米距离处读数精度仍可保持±2%FS。
3. 接口适配灵活：G1/4螺纹采用ISO 228-1标准，适配多种转接头；可加装隔膜密封件用于高粘度或腐蚀性介质。
4. 免维护设计：机芯采用自润滑轴承，连续运行5年无需加注润滑油；表壳后盖可拆卸，便于现场校准。
5. 环境耐受性：整机通过-40℃低温存储与+85℃高温运行测试，温度影响误差＜0.04%FS/℃。
选型与使用注意事项
1. 明确介质类型：若介质含颗粒物或易结晶，需在压力表前加装隔离阀和缓冲管，建议缓冲管长度≥300mm。
2. 安装力矩控制：使用扭矩扳手拧紧接口，推荐力矩15～20N·m；过大会导致壳体变形，过小则密封不足。
3. 工作距离验证：在实际安装位置，用照度计测量表盘表面照度，确保≥200lx；不足时加装辅助照明。
4. 量程选取：正常工况压力应稳定在量程的1/3～2/3区间；峰值压力不超过满量程的1.2倍。
5. 定期校验：每12个月送检一次，采用0.25级活塞式压力计进行比对，偏差超过1.0%需调校或更换。
6. 防冷凝处理：在温差＞30℃的环境，建议选用带内部干燥剂型号或加装加热套。
常见问题解答
1. 指针回零后偏差超过允许值如何解决？
- 拆下表壳，检查游丝是否变形或粘连，若游丝正常则需重新调整机芯限位螺钉，或更换弹簧管组件。
2. 远传电信号无输出可能是什么原因？
- 先检查接线端子是否松动，用万用表测量电位计电阻值，若开路则更换电位计；若电阻正常则检查供电电压是否在DC 24V±10%范围内。
3. 表盘内出现凝结水雾如何处理？
- 立即停止使用并拆下，在60℃烘箱中干燥2小时，检查密封圈是否老化，更换所有O型圈并涂抹硅脂。
4. 压力表在振动环境下指针抖动剧烈怎么办？
- 确认阻尼液是否充足，若硅油减少则补加至容积的90%；同时检查安装支架是否有共振点，加装橡胶减震垫。
5. 工作距离超过5米时读数不清晰？
- 选用带放大镜的背光表盘型号（如HM63-160-B-LW），或增加一体式数字显示模块，通过4～20mA信号在控制室显示。
6. 接口螺纹腐蚀导致拆卸困难如何处理？
- 使用渗透润滑油浸泡15分钟，用专用扳手缓慢旋出；如已咬死，可破坏性拆除并更换转接头，安装时涂抹防咬合剂。
