P+F倍加福德国传感器UB120-12GM-U-V1
WX：壹捌九壹捌伍柒肆叁壹二
超声波传感器 UB120-12GM-U-V1
窄的射影锥
模拟量输出 0 ... 10 V
非常小的不可用区域
测量窗口可调
响应时间短
黄色 LED黄色常亮：物体在评估范围内
黄色闪烁：程序功能，检测到物体
红色 LED红色常亮：错误
红色闪烁：程序功能，未检测到物体
电气技术规格
工作电压15 ... 30 V DC ，纹波 10 %SS
空载电流≤ 30 mA
输入
输入类型1 路程序输入
评估下限 A1：-UB ...+1 V，评估上限 A2：+4 V ...+UB
输入阻抗：> 4.7 kΩ，脉冲持续时间：≥ 1 s
输出
输出类型1 路模拟量输出 0 ...10 V
分辨率0,17 mm
特性曲线的偏差± 1 % 满量程值
重复精度± 0,5 % 满量程值
负载阻抗> 1 kOhm
温度影响± 1,5 % 满量程值
常见型号
VBG-EP1-KE5-DMD
NBN40-L2-E2-V1
NBN40-U1K-N0
NBN40-U1-Z2

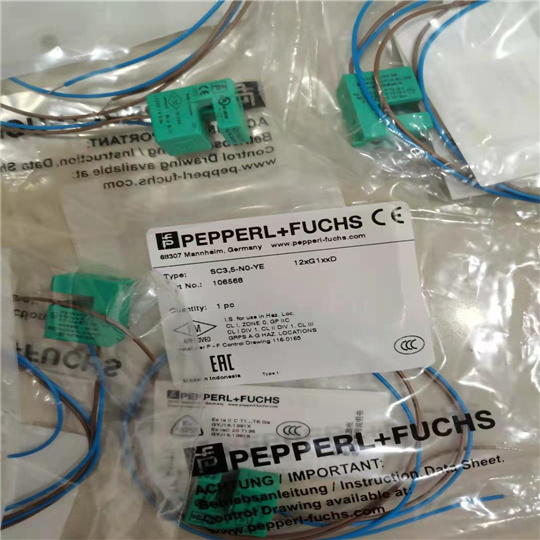

SC3.5-G-NO 8VD
VDM28-15-L1-IO/110/115b/122
NBB5-18GM50-E2
RHI58N-2AAK1R66N-50000
NCN100-F23-E2-V1
SU18-40a/110/115/126a
VUVG-L18-M52-MT-G14-1H2L-W1
DZF-32-20-P-A-S6
DZF-32-10-P-A-S6
VUVG-L10-M52-RT-M5-1P3
VAVE-L1-1VH2-LP BO13 12/24VDC
DSBC-50-370-PPVA-N3
DSBC-50-380-PPVA-N3
DSBC-63-380-PPVA-N3
DSBC-32-450-PPVA-N3
VMPA2-M1H-M-PI
P+F倍加福德国传感器UB120-12GM-U-V1
功能特点：
1）P+F倍加福德国传感器UB120-12GM-U-V1采用不锈钢金属外壳，防护等级达到IP67，适用于粉尘和潮湿环境；
2）支持温度补偿算法，可在-25°C至+70°C范围内保持测量精度；
3）内置反极性保护和短路保护，降低现场接线损坏风险；
4）声波频率约200kHz，抗环境噪声干扰能力强；
5）集成同步功能，支持多传感器近距离同时工作而不串扰；
6）电源纹波抑制电路设计，适配工业开关电源杂波工况；
7）出厂校准数据存储于EEPROM，更换时无需重新标定。
适用范围：
1）物流输送线中货物有无检测及距离监测；
2）液体储罐液位连续测量（非泡沫、非强挥发介质）；
3）汽车制造中车门、天窗等部件装配间隙检测；
4）陶瓷、玻璃等高反光或吸声材料表面距离测量（替代激光方案）；
5）印刷包装机械中纸张堆叠高度控制；
6）木工机械中板材厚度或位置反馈。
与其他产品对比：
| 对比项 | P+F UB120-12GM-U-V1 | 某品牌通用型超声波传感器A | 某品牌激光测距传感器B |
|--------|----------------------|--------------------------|------------------------|
| 测量盲区 | ≤20mm | 30mm | 0mm（激光无盲区） |
| 模拟量输出 | 0-10V电压型 | 4-20mA电流型 | 0-10V / RS485 |
| 温度补偿 | 内置数字补偿，全温区±1.5% | 模拟补偿，±3% | 无补偿需求 |
| 抗粉尘 | 强（声波穿透） | 强 | 弱（镜面污染失效） |
| 适用透明物体 | 是 | 是 | 否（透明玻璃透射） |
| 响应时间 | <50ms | 80ms | <10ms |
| 安装尺寸 | M12×1螺纹，长度55mm | M18×1螺纹 | 需固定支架 |
| 标准价格（批量） | 中等 | 较低 | 较高 |
核心优势：
1）盲区极小（≤20mm），适合近距离安装场景；
2）模拟量输出线性度优于±0.5%满量程，信号稳定无漂移；
3）测量窗口通过程序输入可调，无需机械旋钮，便于远程配置；
4）双色LED指示同时提供错误和编程状态，简化现场调试；
5）抗振动等级达10g（10-500Hz），适应移动设备安装；
6）符合CE、UL认证，可直接出口欧美设备配套。
选型与使用注意事项：
1）供电电源需选用低纹波稳压源，纹波超过10%可能导致输出抖动；
2）安装时传感器正前方100mm内应避免金属障碍物，防止二次反射；
3）被测物表面若倾斜角度＞15°，回波强度下降，建议选用窄射束型号；
4）模拟量输出负载电阻必须＞1kΩ，否则输出电压下降；
5）程序输入脉冲需持续≥1s，且电平范围严格按-UB…+1V（A1）和+4V…+UB（A2）设置；
6）多传感器并联使用时，需将各同步线相连并设置主从模式。
常见问题解答：
1）问：传感器输出始终为10V，如何排查？
答：检查被测物是否在测量窗口内，若窗口未正确设置可重新输入A1/A2脉冲；另外确认负载电阻是否小于1kΩ导致输出饱和。
2）问：红色LED常亮代表什么？如何处理？
答：红色常亮表示传感器内部故障（如换能器损坏或电路异常），建议断电重启；若仍常亮需返回厂家检修。
3）问：温度变化时测量值漂移超出±1.5%怎么办？
答：确认传感器是否暴露于气流或直接日照，可加装遮阳罩；另外检查安装位置是否远离热源（如电机、加热管道）。
4）问：能否用于测量黑色橡胶表面？
答：可以，超声波不依赖颜色，但橡胶表面吸收声波较强，建议缩短测量距离至额定范围60%以内，并确保表面平整。
