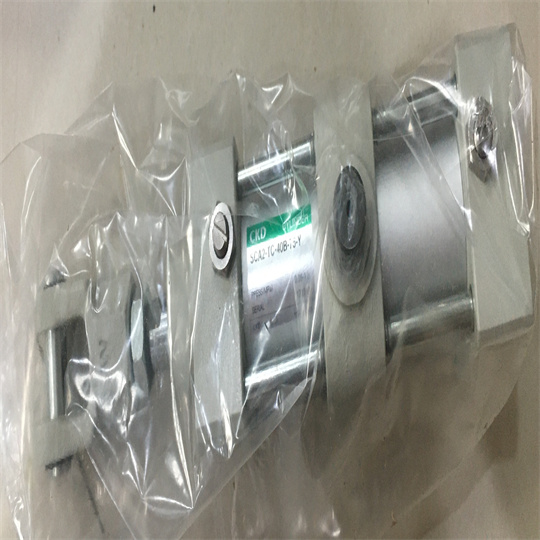

CKD喜开理日本气缸SSD-KL-50-120
WX:壹捌九壹捌伍柒肆叁壹二
省空间型气缸
带导杆超级紧凑型气缸
型号
SSG
在超级紧凑型气缸SSD系列上装备了导杆、端板的气缸。解决了设计?装配的困扰。
缸径 mm φ12 φ16 φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100
动作方式 双作用型
使用流体 压缩空气
高使用压力 MPa 1.0
低使用压力 MPa 0.15 0.1
耐压力 MPa 1.6
环境温度 ℃ -10?60(但是,不得冻结)
配管口径 M5 Rc1/8 注1 Rc1/4 Rc3/8
行程允许误差 mm
不带缓冲 +1.00
带橡胶缓冲 +2.00
使用活塞速度 mm/s 50~500 50~300
缓冲 可选择无缓冲?橡胶缓冲
给油 无需(给油时请使用透平油1种ISO VG32)
允许吸收能量 J 不带缓冲 0.004 0.01 0.016 0.021 0.025 0.092 0.1 0.12 0.27 0.56
带橡胶缓冲 0.03 0.05 0.10 0.16 0.44 0.75 0.78 2.51 3.92
【配备导杆】
在超级紧凑型气缸SSD系列上装备了导杆。
耐横向负荷性能、防回转性能提高。
【装备便于使用的端板】
超级紧凑型气缸SSD系列装备了便于使用的端板。
解决了设计?装配的困扰。
【安装兼容性】
与超级紧凑型气缸SSD系列在安装间距上具有兼容性,可顺畅替换。
【4面均有气缸开关槽】(Φ25~Φ100)
与配管口的同一面上也可以安装气缸开关。
提升了可视性、维护性。
