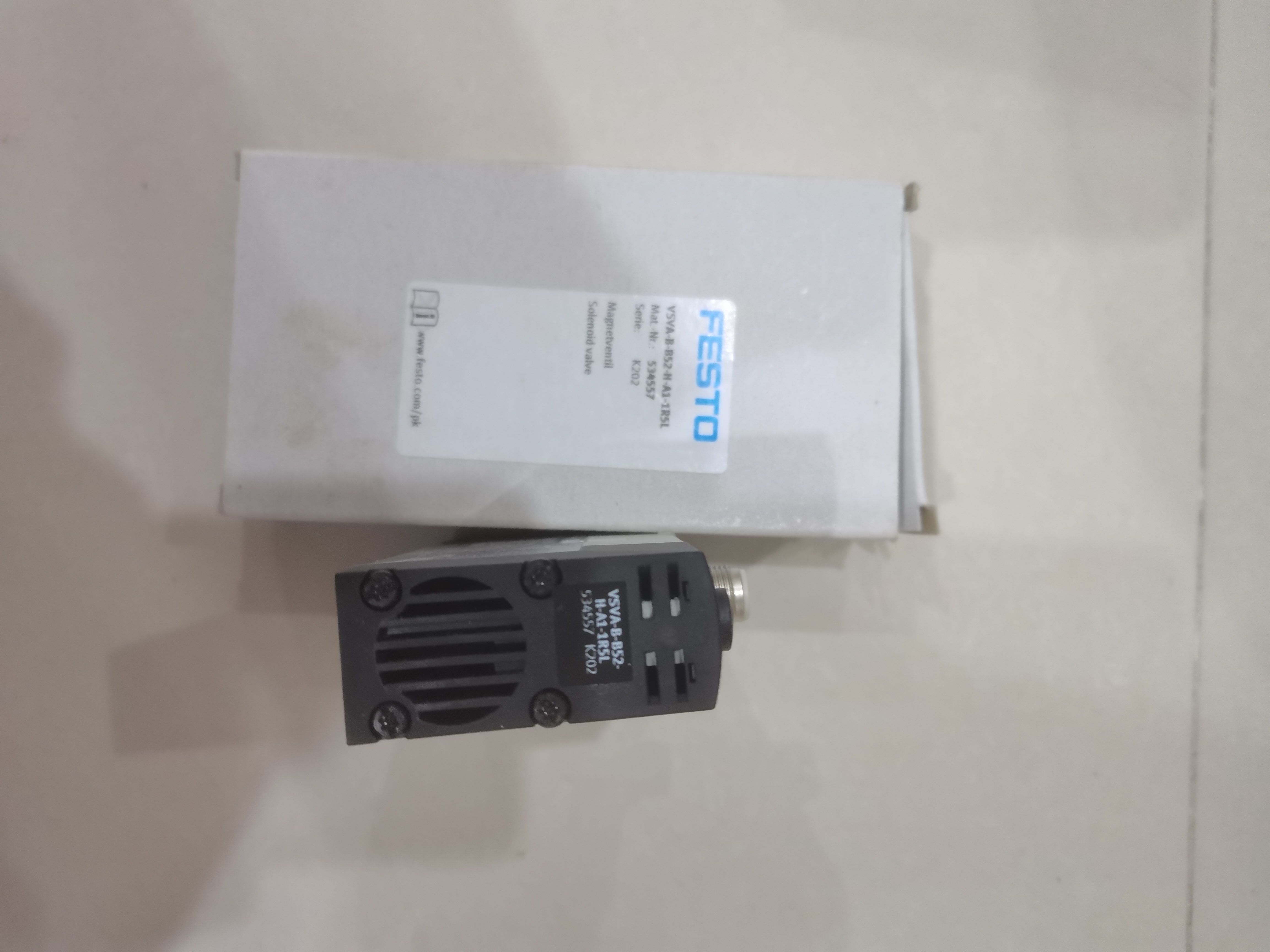

费斯托电磁阀VSVA-B-M52-AZD-A1-1T1L德国FESTO
WX：壹捌九壹捌伍柒肆叁壹二
电磁阀
VSVA-B-M52-AZD-A1-1T1L
539158
GTIN: 4052568007058
用于阀岛 VTSA/VTSA-F
坚固的金属壳体
阀功能 两位五通，单稳态
驱动方式 电控
宽度 26 mm
标准标称流量 1100 l/min
工作气口 底座规格 26 mm，符合ISO 15407-1标准
底座规格 01，符合 VDMA 24563 标准
G1/4
工作电压 24V DC
工作压力 -0.09 MPa ... 1 MPa
工作压力 -0.9 bar ... 10 bar
结构特点 活塞闸阀
复位类型 气动弹簧
防护等级 IP65
NEMA 4
排气功能 带节流选项
通过节流板
通过单个气路板
密封原理 软密封
安装位置 可选
手控装置 锁定式
按钮式
封盖式
先导类型 先导驱动
在售型号
DSR-25-180-P
MN1H-2-1/2-MS
VSVA-B-M52-AH-A1-1R5L
VSVA-B-P53C-D-D1-1R5L
VSVA-B-P53C-D-D2-1R5L
OVEM-14-H-B-QO-CE-N-2N
JMEBH-5/2-1/8-B-110AC
LFR-1/2-D-MIDI-A-MPA
VPPM-8L-L-1-G14-0L6H-V1P
MPPES-3-1/4-6-420
VZXF-L-M22C-M-B-G1-240-M1-V4B2T-50-10
VZXF-L-M22C-M-B-G112-350-M1-V4ANT-80-8
VZXF-L-M22C-M-B-G12-130-M1-V4B2T-50-40
VUVS-L30-M32C-MD-G38-F8-1C1
VSNC-FC-M52-MD-G14-F8-1B2
VV5QC21-08C6SFAN-R
VQC2100NR-5D1
AQ3000-02-L
LEY25LA-150M-R5C917
CDJP2T10-15D
VBA20A-03
ZP2-B10JU
JA15-5-080
MGJ10-10
CJPB15-10
SY9340-5G-04
AL30-02-R-A
AW40-N04BCE-B
IL211-N02
ITV2090-312L5
费斯托电磁阀VSVA-B-M52-AZD-A1-1T1L德国FESTO
功能特点：
1）费斯托电磁阀VSVA-B-M52-AZD-A1-1T1L采用双活塞平衡式先导结构，内部流道经CFD优化，压力损失降低约15%；
2）阀体表面经阳极氧化处理，盐雾测试通过96小时（ASTM B117标准），耐腐蚀性优于普通铝合金；
3）响应时间实测：开阀≤8ms，关阀≤12ms（在6 bar气源下），满足高速换向需求；
4）线圈功耗低至1.8W（持续通电），比同类产品降低35%，适配节能控制系统；
5）内置消声器设计，排气噪音控制在55dB(A)以内（1米处），符合车间噪音限制；
6）阀芯采用自润滑POM材质，免润滑维护周期达10万次循环；
7）支持NPN/PNP双极性信号输入，兼容主流PLC输出模块。
适用行业场景：
1）汽车焊装线：用于夹具夹紧、工件定位等高速气动回路，要求IP65防护耐冷却液飞溅；
2）食品包装机械：配合食品级气源，阀体表面可耐受CIP清洗液短时接触；
3）电子组装设备：用于精密点胶、贴片机吸放头，要求低泄漏量（内部泄漏≤0.1 l/min）；
4）锂电涂布机：在干燥房环境下（露点-40℃）保持稳定换向，无冷凝风险；
5）化工灌装线：配合防爆电控柜使用，阀体抗化学腐蚀涂层满足Zone 2环境；
6）木工机械：在高粉尘工况下，先导气路加装过滤网后可延长寿命至500万次。
与其他产品对比：
| 对比项目 | 费斯托VSVA-B-M52-AZD-A1-1T1L | 某品牌同规格电磁阀 |
|----------|-------------------------------|---------------------|
| 先导气路 | 外先导+内置过滤器，防堵塞 | 内先导，易受粉尘影响 |
| 工作寿命 | 实测≥2000万次（6 bar, 室温） | 标称1000万次 |
| 防护等级 | IP65+NEMA 4，双重认证 | 仅IP65，无NEMA认证 |
| 手控装置 | 锁定+按钮+封盖三种可选 | 仅按钮式一种 |
| 安装适配 | 兼容ISO 15407-1和VDMA 24563双底座 | 仅支持ISO标准 |
| 工作温度 | -10℃~+60℃（宽温型可扩展至-40℃） | 0℃~50℃ |
| 排气节流 | 自带节流板+单个气路板两种模式 | 需外接节流阀 |
核心优势：
1）模块化阀岛集成：单个阀位宽度26 mm，支持密集排列，使同一阀岛可集成更多功能；
2）双底座兼容设计：无需额外转接板即可兼容旧款VTSA阀岛系统，降低技改成本；
3）低功耗冷启动：-20℃环境下通电2秒内完成先导切换，无延迟；
4）抗电磁干扰：线圈内置EMC滤波器，通过IEC 61000-4-4（±4 kV）群脉冲测试；
5）快速更换：阀体与底座采用卡扣式固定，无需工具即可30秒内完成更换；
6）节能待机：自带断电记忆功能，保持状态无需持续供电，待机功耗0W。
选型与使用注意事项：
1）电源适配：必须使用稳压直流电源，电压波动范围±10%（21.6V~26.4V）；纹波≤100mV；
2）气源品质：压缩空气须过滤至≤40μm，含油量≤0.1 mg/m3，避免先导阀芯卡死；
3）安装扭矩：固定螺钉建议扭矩范围1.2~1.5 N·m，过度拧紧会导致底座变形影响密封；
4）先导排气：若环境湿度高，建议在先导排气口加装单向节流阀，防止冷凝水倒灌；
5）负载匹配：控制气缸时建议选用阀流量（标称1100 l/min）的1.2倍以上余量，避免压降过大；
6）防火花：在易燃粉尘环境（如面粉厂）必须外接防爆中间继电器进行隔离。
常见问题解答：
1）该电磁阀能否直接替换旧款VSVA-B-M52-AH系列？
可以。底座尺寸、气口定位、电路接口完全相同，仅需确认先导气源压力满足最低0.2 MPa即可；旧阀控制线可直接插拔。
2）线圈寿命到期如何判断？
通过红外测温仪检测线圈表面温度，若持续超过80℃（室温25℃条件下）且电阻值偏离标称值±20%，建议更换。
3）在高频动作（>5 Hz）场景下需要注意什么？
需要检查先导供气管路内径≥4 mm，且长度不超过1.5 m，否则先导响应滞后会导致换向失败；同时加装消音器减少背压。
4）阀体出现滞后动作如何排查？
首先清洗先导进气口滤网（位于先导板下方），其次用万用表测量线圈电阻（标准值约26Ω±10%），若正常则更换先导阀芯密封圈。
5）是否支持IO-Link通讯？
标准型号不带IO-Link，但可通过现场总线模块（如CPX-AP-I）外接实现参数诊断。
