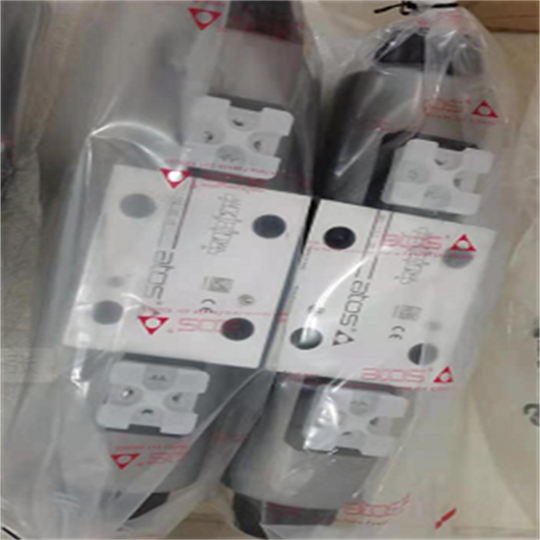

ATOS阿托斯节流阀SKQ-012 10S作用说明
启用输入信号(ENABLE)要启用驱动器,请在引脚A3上提供24 VDC:启用输入信号允许启用/禁用螺线管的电流供应,而无需断开驱动器的电源;当出于安全原因必须禁用阀门时,它用于激活通讯和其他驱动程序功能。此条件不符合IEC 61508和ISO 13849的规范。7.5故障输出信号(FAULT)故障输出信号(信号线A4)指示驱动器的故障情况(电磁短路/未连接,参考或传感器信号电缆断开。超过大误差)等)。故障状态对应于O VoC,正常工作范围对应于24 VDC故障状态不受“启用”输入信号的状态影响。
ATOS电磁阀阀门组中切断阀*好选用的是闸阀,而对于旁路阀则应选用截止阀,但倘若旁路阀的直径在大于150mm时可以选用
闸阀,两个切断阀和调节阀布置直线。尤为需要注意的是在安装之前,必须把联通阀[门的管道内部的杂物,以保障调节阀的正常
运作。要为后续检修预留旁通管道,便于手工操作和切换,这样即便在不停止的情况下也可以方便的对比例调节阀进行检修。
节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。将节流阀和单向阀并联则可组合成单向节流阀。节流阀和单向节流阀是简易的流量控制阀,在定量泵液压系统中,节流阀和溢流阀配合,可组成三种节流调速系统,即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。节流阀没有流量负反馈功能,不能补偿由负载变化所造成的速度不稳定,一般仅用于负载变化不大或对速度稳定性要求不高的场合。
对节流阀的性能要求是:
·流量调节范围大,流量一压差变化平滑;
·内泄漏量小,若有外泄漏油口,外泄漏量也要小;
·调节力矩小,动作灵敏。
节流阀(Choke valve)的外形结构与截止阀并无区别,只是它们启闭件的形状有所不同。节流阀的启闭件大多为圆锥流线型,通过它改变通道截面积而达到调节流量和压力。节流阀供在压力降极大的情况下作降低介质压力之用。
介质在节流阀瓣和阀座之间流速很大,以致使这些零件表面很快损坏,即所谓气蚀现象。为了尽量减少气蚀影响,阀瓣采用耐气蚀材料(合金钢制造)并制成角为140~180的流线型圆锥体,这还能使阀瓣能有较大的开启高度,一般不在小缝隙下节流。
ATOS阿托斯节流阀SKQ-012 10S作用说明
