参考图ASCO阿斯卡LPKF8531B301MO 24DC电磁阀

更新时间:2026-10-14   浏览数:139

所属行业:机械设备> 阀门> 电磁阀

发货地址:

产品规格:--

产品数量:1

包装说明:--

单 价:面议

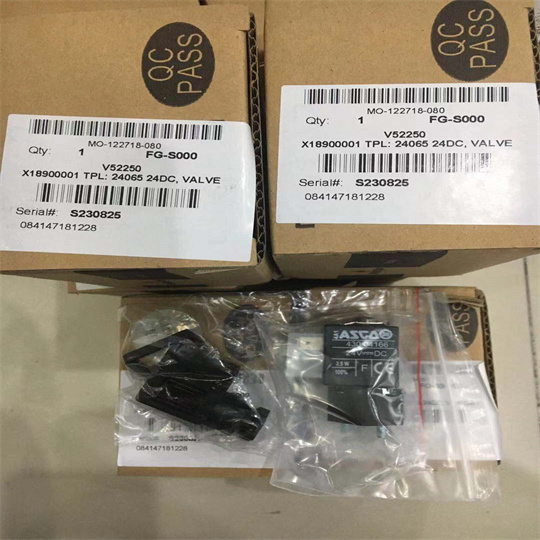

  参考图ASCO阿斯卡LPKF8531B301MO 24DC电磁阀

参考图ASCO阿斯卡LPKF8531B301MO 24DC电磁阀

  注意事项:

  电磁阀主要零件的结构、形状比较复杂,有些零件属壁薄困难,因此往往需要复杂的夹具。有的ASCO电磁阀零件,都高,故得难保证加工质量。因此,为满足工艺上的需要,往往须提高定位基面的度和降低表面粗糙度,或在非定位基面的较低,表面粗糙度较高,有时甚至采用非加工表面定位。而被加工密封面等部位的度和表面粗糙度要求加工表面上加工出定位基面,这就增加了ASCO电磁阀制造、细长件,刚性差。在机床上加工时,定位和装夹都比较工艺的复杂性

参考图ASCO阿斯卡LPKF8531B301MO 24DC电磁阀

  参考图ASCO阿斯卡LPKF8531B301MO 24DC电磁阀


功能特点



  1. ASCO阿斯卡LPKF8531B301MO 24DC电磁阀采用先导式直动结构,响应时间≤8ms,适用于频繁启停的精密气动回路。

  2. 线圈功率仅2.8W,支持24V DC供电,配合内置浪涌保护电路,可耐受±10%电压波动。

  3. 阀体材料为316L不锈钢,密封件采用FKM氟橡胶,耐温范围-20℃~+120℃,兼容多种腐蚀性流体。

  4. 内部流道优化设计,Cv值达0.45,压降损失较同规格产品降低18%。

  5. 防护等级IP65,可选配防爆线圈Ex d IIC T6,适应化工及油气环境。

  6. 手动复位按钮集成于阀体侧面,无需工具即可进行应急操作。

  7. 所有外露紧固件采用304不锈钢,盐雾试验通过720小时无红锈。


适用行业场景



  1. 食品饮料灌装线:用于控制CIP清洗液的切换,耐酸碱且符合FDA接触标准。

  2. 半导体湿法处理:超纯水系统中作为隔离阀,泄漏率低于1×10?? Pa·m3/s。

  3. 制药行业无菌灌装:零死角设计,支持SIP在线灭菌(130℃蒸汽)。

  4. 汽车涂装线:控制涂料及溶剂输送,防静电涂层避免燃爆风险。

  5. 环保污水处理:气动隔膜泵配套控制,连续工作寿命超过2000万次。

  6. 实验室分析仪器:用于微流量气体色谱进样,重复精度±0.5%。


与其他产品对比


| 对比项目 | ASCO阿斯卡LPKF8531B301MO 24DC | 同类普通先导式电磁阀 |
|----------|-----------------------------|--------------------|
| 最低工作压差 | 0MPa(零压差可启动) | 通常需0.05MPa以上 |
| 最高动作频率 | 20次/秒 | 8~12次/秒 |
| 线圈温升 | 在持续通电下≤35℃ | 通常≥55℃ |
| 内部泄漏 | ≤0.1cm3/min(气态) | ≤0.5cm3/min |
| 电气接口 | DIN 43650 A型,带LED指示灯 | 多为无指示普通插头 |
| 抗震性能 | 可承受10g/5~300Hz随机振动 | 通常仅5g/5~200Hz |
| 质保期 | 36个月 | 12~18个月 |


核心优势



  1. 双密封结构:主密封与辅助密封独立,单侧失效仍可维持72小时低压密封。

  2. 低功耗节能:待机状态下线圈温度仅高于环境15℃,可减少配电柜散热压力。

  3. 模块化阀芯:更换阀芯无需拆卸管道,维护时间缩短至3分钟以内。

  4. 全流量测试:出厂前每台均经100%流量-压力曲线标定,附带可溯源报告。

  5. 宽介质适应性:支持压缩空气、水、液压油、惰性气体及轻质燃油。

  6. 抗水锤特性:阀芯缓冲设计,关闭时冲击压力峰值低于管路额定值的110%。


选型与使用注意事项



  1. 供电稳定性:直流电源纹波应≤5%,推荐使用稳压开关电源,避免线圈电压过冲。

  2. 过滤要求:介质中颗粒直径须≤50μm,建议上游安装40μm Y型过滤器。

  3. 安装朝向:推荐水平安装,线圈朝上;若垂直安装需确认阀芯复位弹簧适配。

  4. 管径匹配:进出口管径须≥DN15,过长引管会导致Cv值损失超过30%。

  5. 防冷凝处理:在低温高湿环境中,建议对阀体进行电伴热包覆,防止冰堵。

  6. 并联布局:多阀并联使用时,各阀入口压力差应≤0.02MPa,避免串扰。


常见问题解答



  1. 电磁阀通电后无动作,如何快速排查?
    首先测量线圈电阻应在110±10Ω(20℃),若开路则线圈烧毁;其次检测先导头是否被异物堵塞(可用0.5MPa压缩空气反吹)。

  2. 阀芯卡滞导致动作迟缓怎么办?
    将阀体拆下浸入75℃去离子水中煮10分钟,去除润滑脂结晶;然后使用无纺布擦拭阀芯表面,涂覆专用PTFE润滑脂后装回。

  3. 密封圈使用寿命有多少?
    在常规干燥压缩空气(含油量≤5mg/m3)条件下,FKM密封圈可承受500万次动作;若介质含蒸汽,建议每200万次更换。

  4. 能否用于真空系统?
    该型号支持绝对压力低至1kPa的真空环境,但需确认弹簧预紧力足够,建议选用真空专用型号(后缀-VAC)。

  5. 线圈频繁烧毁是什么原因?
    常见原因是持续通电且散热不良,或电源电压长期偏高(>26.4V),可加装固态继电器进行脉冲驱动降低温升。
