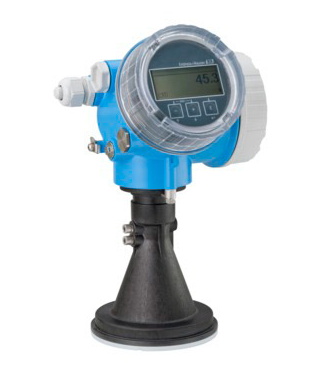

E+H恩德斯豪斯雷达物位计FMR56-2529/0结构
测量可靠性高，基于多回波追踪计算，即使仓内存在障碍物依然能够准确测量
硬件和软件开发过程符合IEC 61508标准，单台仪表满足SIL2， 同构冗余条件下达SIL3
· 测量***，不受介质和过程条件变化的影响
· HistoROM集成数据存储单元，帮助快速调试、维修和诊断
?安装支架或可变角度法兰密封圈用于调节天线方向
?温度范围：–40…+80°C (–40…176°F)
?压力范围：–1…+3 bar (–14.5…+43.5 psi)
?测量精度：±3 mm
调试
?在现场或控制室中进行快速的菜单引导式仪表调试，简单步操作即可
· 测量可靠性高，基于多回波追踪计算，即使仓内存在障碍物依然能够准确测量
· 硬件和软件开发过程符合IEC 61508标准，单台仪表满足SIL2
无缝集成到控制或设备管理系统
? 在现场或控制室中进行快速的菜单引导式仪表调试，简单数步操作即可
测量精度
+/- 3 mm (0.12 in)
环境温度
-40...+80 °C (-40 ...176 °F)
过程温度
-40...+80 °C (-40...+176 °F)
过程压力(绝压)***大过压限定值真..3 bar (43.5 psi)
主要接液部件
PP. UP
法兰:
过程连接
UNI DN0...DN150 (3...6")
安装支架
***大测量间距
30 m (98 ft)
输出
4..20 mA HART
ATEX、IECEx
证书/认证
SIL
显示
可选项.
用户自定义参数
SIL 2,符合IEC 61508标准
特性
安全性和可靠性带多回波跟踪
HistoROM
DK< 1.6
通过下列方法减小***大允许测量范围:
反射性较差的介质
应用限制
安息角
极松散固料表面，例如:气动进料过程中的轻质固料
粘附，表面潮湿的介质
? 全中文显示，降低了因错误或模糊理解而产生问题的使用风险
? 直接现场访问所有功能参数
? 仪表内置简明操作指南
操作
? 多路回波信号跟踪：自学习回波搜索算法综合考虑了回波信号在短时间内和较长时期内的变化
历史，对回波信号进行真实性检测和干扰抑制，确保可靠测量
? 诊断符合 NAMUR NE107 标准
直观的菜单引导式操作（在线或通过控制系统）
过程连接：安装支架或松套法兰
温度范围：-40至+80°C (-40至+176°F)
压力范围：-1至3bar (-14.5至43.5psi)
大测量范围：30m（98ft)
K波段: 26GHz
E+H恩德斯豪斯雷达物位计FMR56-2529/0结构
适用范围：
1. E+H恩德斯豪斯雷达物位计FMR56-2529/0结构适用于固体料仓物位测量，如水泥、粉煤灰、塑料颗粒、谷物等。
2. 可应对介质介电常数（DK）＜1.6的低反射性物料，如聚丙烯粉末、泡沫塑料碎屑。
3. 适合过程温度-40…+80°C、压力-1…+3 bar的常压或低压密闭/开放容器。
4. 适用于存在粉尘、蒸汽或轻微粘附的固料表面，如气动进料过程中轻质固料形成的松散表面。
5. 最大测量距离30米，适合中小型料仓及筒仓，安装高度受限场景可通过调节天线方向优化。
6. 推荐用于食品、化工、建材、制药等行业，对卫生级或防爆有要求时需选配相应认证。
与其他产品对比：
| 对比项目 | E+H FMR56-2529/0 | 普通脉冲型雷达物位计 |
|---------|------------------|-------------------|
| 回波处理技术 | 多回波追踪+历史回波自学习 | 简单阈值判断，易受干扰 |
| SIL等级 | SIL2/3（冗余） | 通常无SIL认证或仅达SIL1 |
| 介电常数适应性 | DK≥1.6，低介电物料需减距 | 一般要求DK≥1.9 |
| 数据存储 | HistoROM集成存储 | 无存储或需外接SD卡 |
| 天线调节 | 可变角度法兰/支架 | 固定垂直安装 |
| 诊断功能 | NAMUR NE107 | 基本故障代码 |
核心优势：
1. E+H恩德斯豪斯雷达物位计FMR56-2529/0结构通过多路回波信号跟踪算法，对短期和长期回波变化进行建模，自动识别并抑制虚假回波，确保仓内存在搅拌器、梯子等障碍物时仍可靠测量。
2. 集成HistoROM数据存储单元，出厂预存标定参数，更换仪表时可直接导入数据，无需重新调试，减少停机时间。
3. 支持4…20mA HART输出，无缝集成至DCS或资产管理系统中，实现远程参数监控与诊断。
4. 全中文界面及菜单引导，现场操作无需翻译手册，降低跨国项目人员培训成本。
5. 天线系统可选PP或UP材质，耐腐蚀、耐磨损，适用于颗粒或粉料长期冲刷环境。
6. 符合IEC 61508开发流程，提供完整的SIL评估文档，便于工厂安全审查。
选型与使用注意事项：
1. E+H恩德斯豪斯雷达物位计FMR56-2529/0结构选型时需确认介电常数（DK）值，当DK＜1.6时最大测量距离需按厂家曲线缩减，例如DK=1.4时建议不超过20米。
2. 安装时应避开进料口、搅拌器、温度计支架等固定障碍物，保持天线前方1米内无遮挡。
3. 对于安息角大的物料（如砂石），建议使用可变角度法兰将天线对准物料堆积表面。
4. 在气动进料过程中，轻质粉料可能形成极松散表面，推荐设置空罐回波抑制并启用多回波追踪增强模式。
5. 法兰连接需注意密封垫材质兼容性，过程温度超过+80°C需选配高温型或加装隔热件。
6. 对于粘附性物料（如湿煤粉），建议定期清洁天线表面或选用吹扫型安装套件。
常见问题解答：
1. E+H恩德斯豪斯雷达物位计FMR56-2529/0结构在粉尘严重的料仓中能否保证测量稳定性？
可以。该仪表采用26GHz高频雷达，粉尘对微波衰减影响较小；配合多回波追踪算法，可识别真实料位回波与粉尘散射噪声，实测粉尘浓度达500mg/m3时仍可稳定测量。
2. 仪表显示屏不亮但HART通信正常，如何排查？
可能是液晶显示模组接触不良或电压异常。首先检查仪表供电电压是否在18…35V DC范围内；其次在菜单中检查“显示设置”是否关闭；若均正常，可通过HistoROM导出日志查看温度历史，排除极低温（＜-40°C）导致液晶响应迟缓。
3. 雷达物位计测量值与人工检尺偏差超过±5mm，应如何处理？
首先确认人工检尺是否在测量盲区内（通常天线下方0.3m内）；其次检查介质介电常数设置是否与实际一致；最后可通过HART通信读取回波曲线图，查看是否存在多重回波被误判为主波，使用“回波追踪”功能手动校正。
4. 同一个仓内安装了两台同型号雷达物位计，是否会产生互相干扰？
26GHz频段雷达波束角窄（约3°），且仪表采用脉冲调制方式，不同仪表的发射时间随机分布，实测证明在间距大于1米时互扰可忽略。若安装距离过近，建议错开天线方向或设置不同“发射延迟”参数。
5. 该仪表能否用于测量液氨或液化气等低温介质？
标准型过程温度下限为-40°C，可覆盖多数低温介质；但需注意密封圈材质（如选用Viton），并确认介质是否对天线材质有化学腐蚀。对于液化气，建议选用带导波管的天线以减少液面波动影响。
