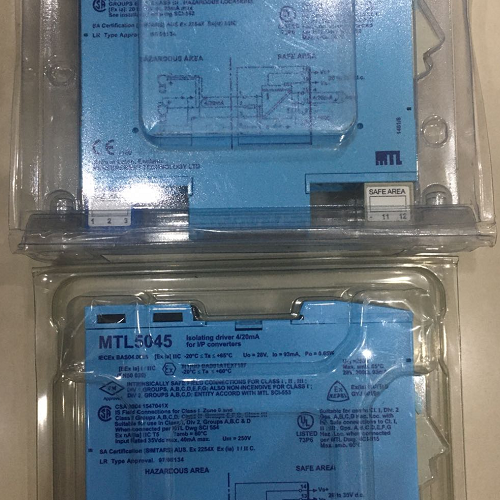

MTL隔离式安全栅MTL5546Y信号输出
模拟输入（高电平）
2线变送器4/20mA，常规性和智能型
常规性和智能型4/20mA变松器（由26V稳压电源供电）通常使用MTL齐纳式安全栅-MTL7787+。
在20mA时，它能给变送器及线路提供高达12.9V，并对250Ω负载提供5V压降。可以采用总线方式供电。
数字开关输出
数字（开关）输入 稳压电源供电时，常用的选择是MTL齐纳式安全栅-MTL7787+/MTL7787P+。
三线制变送器与振动监测设备起使用总是由个-24V直流电源供电-因此推荐的屏障选择负极化MTL7796-.
MTL4500系列提供先前MTL4000系列设备的插头更换件，
而MTL5500模块则能很容易地替换MTL5000系列设备。
每一系列都采用的现代技术和效率。
模块接受来自安全区域控制器的4/20mA浮地信号，来驱动危险区域中的电流/压力转换器。
对于智能阀门，
DIN导轨安装式MTL5500系列满足了本质安全接口市场对于“以应用为核心”的要求，
zui简单的选择是MTL7760ac。这道屏障提供电力并带回单极信号。
本安隔离栅，使系统布置和安装更为简便，5000系列提供所有通用功能，因此，安装设计简单易行。
MTL5510
MTL5510B
电流限制45 mA
通用规范
信号型数字输出
功能安全相关参数
安全完整性等级（SIL）SIL 3
供应
额定电压回路供电
功耗<1 W
输入
连接侧控制侧
连接端子5、6
额定电压19…30伏DC
Ui=19 V时电流≤72 mA，Ui=30 V时电流≤50 mA，输出负载265Ω
Ui=19 V时≤45 mA，Ui=30 V时≤31 mA，输出短路
Ui=19 V时≤14 mA，Ui=30 V时≤11 mA，输出无负载
100微秒后的涌入电流≤200 mA
单通道，支持HART协议
危险区信号： 4-20mA
安全区信号： 4-20mA，负载电阻90-800欧姆
转换精度：优于20uA
安全区和危险区之间隔离电压为250VACl
供电：20-35V DCl
功耗：35mA@24V DC
MTL5511
MTL5513
MTL5514
MTL5514D
MTL5516C
MTL5517
MTL5521
MTL5522
MTL5523
MTL5523V
MTL5523VL
MTL5524
MTL5525
MTL5526
MTL5531
MTL5532
MTL隔离式安全栅MTL5546Y信号输出
功能特点：
1）MTL隔离式安全栅MTL5546Y信号输出采用单通道回路供电设计，支持HART协议透传，适用于智能阀门定位器及可寻址远程传感器。
2）危险区侧4-20mA信号直接驱动，安全区侧负载电阻90-800Ω，转换精度优于20μA，满足高精度控制需求。
3）安全区与危险区之间隔离电压达250VAC，有效防止高压窜入，保障人员与设备安全。
4）回路的输入电压范围19-30V DC，功耗低于1W，低发热特性适合密集DIN导轨安装。
5）具备短路保护和涌流限制功能，100μs后涌流≤200mA，避免启动时误动作。
6）支持浮地信号传输，适配各类PLC/DCS控制器输出模块，无需额外供电。
适用范围：
1）化工、石油、制药等需要本质安全防爆的工业现场，用于驱动危险区域内的电流/压力转换器。
2）智能阀门定位器、电气转换器、气动执行机构的4-20mA信号隔离与驱动。
3）振动监测设备、三线制变送器配合负极性隔离栅（如MTL7796-）使用时的信号输出接口。
4）总线供电方案中，与MTL7787+齐纳安全栅搭配，为2线变送器提供26V稳压电源。
5）替换老旧MTL4000/5000系列模块，实现即插即用升级，提升系统效率。
与其他产品对比：
| 对比项目 | MTL5546Y（隔离式） | MTL7787+（齐纳式） |
|----------|-------------------|-------------------|
| 隔离方式 | 变压器隔离，250VAC | 齐纳二极管限压，无隔离 |
| 适用信号 | 4-20mA模拟输出（HART） | 2线变送器供电+信号 |
| 供电方式 | 回路供电，无需额外电源 | 需26V稳压电源 |
| 负载能力 | 90-800Ω，20mA时可提供≥12.9V | 20mA时对250Ω负载压降5V |
| 安装方式 | DIN导轨，替换5000系列 | DIN导轨，替换7787系列 |
| 安全等级 | SIL 3，本安隔离栅 | 本安齐纳栅，SIL 2 |
核心优势：
1）高集成度模块设计，单通道即可完成隔离、信号调理与驱动，减少盘柜空间占用。
2）免额外供电回路，直接由控制器侧4-20mA信号供电，简化布线并降低系统成本。
3）支持HART数字通信，兼容智能现场设备，便于远程组态与诊断。
4）转换精度优于20μA，长期稳定度优于0.1%，满足高精度过程控制需求。
5）符合SIL 3安全完整性等级，可应用于安全仪表功能回路，降低风险。
选型与使用注意事项：
1）负载电阻需控制在90-800Ω范围内，超出会导致输出非线性或驱动不足；建议实测负载值并留5%余量。
2）回路供电时，控制器输出电压需在19-30V DC之间，且确保电源纹波≤100mV，避免干扰HART信号。
3）安装时务必确认危险区侧端子连接正确（端子5、6对应信号输出），接线前断开电源。
4）若用于替换MTL5000系列模块，需核对基座引脚定义，MTL5546Y为单通道，不可直接替代多通道型号。
5）环境温度不得超过-20℃~+60℃，湿度低于95%RH（无凝露），避免影响隔离性能。
6）智能阀门定位器建议搭配MTL7760ac本安隔离栅用于供电与信号回传，单独使用MTL5546Y时需验证定位器最小工作电压。
常见问题解答：
1）MTL5546Y能否直接驱动电磁阀？
不能。本产品仅用于4-20mA模拟信号输出，电磁阀需选用数字开关输出隔离栅，如MTL5510系列。
2）回路供电时，控制器输出卡件最小电压要求是多少？
至少19V DC，且负载电阻≤800Ω；若负载较大，需提高供电电压至24V以上。
3）MTL5546Y和MTL5514D的主要区别是什么？
5546Y为单通道模拟输出，支持HART；5514D为数字开关输出隔离栅，两者功能不同，不可互换。
4）如果输入端开路或短路，危险区输出会怎样？
输入端开路时，输出电流降为0mA；输入端短路时，内部限流电路启动，输出限制在≤45mA（19V时），不会损坏模块。
5）如何判断模块是否故障？
使用万用表测量端子5、6间电压：正常时与回路供电电压接近；若异常低或为0，则检查电源及接线。也可用HART手操器尝试通信，无响应则可能模块损坏。
