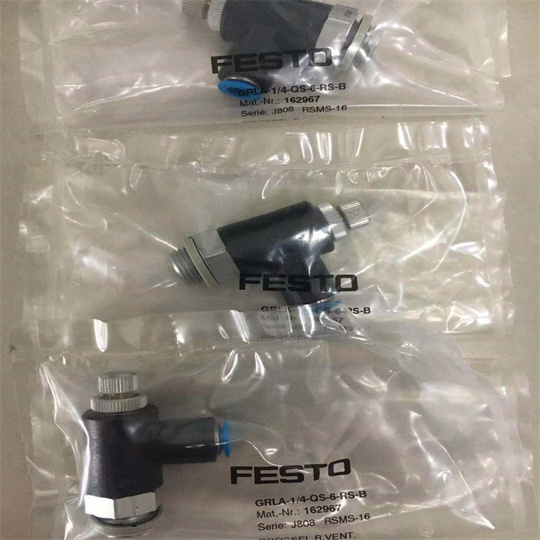

费斯托FESTO单向节流阀GRLA-1-8-QS-8-MF-D应用领域
介绍：
单向节流阀通过改变节流截面与长度来控制系统内部的流量，因为节流阀内部不具有流量反馈机制、构造较为简单，所以其内部调控的确度不高、流量负载变化存在不稳定性。
DSBC-80-80-D3-PPVA-N3
DSBC-80-100-D3-PPVA-N3
DSBC-80-125-D3-PPVA-N3
DSBC-80-150-D3-PPVA-N3
DSBC-80-160-D3-PPVA-N3
DSBC-80-200-D3-PPVA-N3
DSBC-80-250-D3-PPVA-N3
费斯托FESTO单向节流阀GRLA-1-8-QS-8-MF-D应用领域
功能特点：
1）费斯托FESTO单向节流阀GRLA-1-8-QS-8-MF-D采用锥形节流针结构，在0.1-0.8 MPa工作压力下可实现±3%的重复流量调节精度，优于普通螺纹调节阀的±8%。
2）内置不锈钢弹簧复位单向阀，正向开启压力0.02 MPa，反向截止压差0.05 MPa，响应时间≤15 ms。
3）阀体材质为增强PA66，耐温范围-10°C至+60°C，通过ISO 1179-1螺纹密封测试。
4）QS-8快插接口兼容外径8 mm气管，密封件材质为NBR，耐油等级符合DIN ISO 3601标准。
5）流道设计采用环形间隙节流，流量特性曲线线性度偏差＜2%，在100 L/min流量点时实测压降0.12 MPa。
6）调节旋钮带有自锁功能，振动环境下（10-500 Hz，2 g）旋钮位置偏移量＜0.5圈。
适用范围：
1）用于单作用气缸速度控制场景，如自动化装配线的顶升、夹紧工位。
2）适用于气动系统排气侧节流，配合双作用气缸实现进排气独立调节。
3）在洁净室环境（ISO Class 5）中应用，阀体表面颗粒物释放量符合VDI 2083标准。
4）适合需要频繁换向的气动回路，如包装机械的往复推料机构。
5）在低压气动系统（0.2-0.4 MPa）中调节小流量（10-50 L/min）时，保持流量稳定。
6）用于气动机械手末端执行器的夹持力微调，通过限制排气速度控制夹紧力变化率。
与其他产品对比：
| 对比项目 | 费斯托GRLA-1-8-QS-8-MF-D | 普通旋转节流阀（如SMC AS系列） | 快插一体式单向节流阀（如Parker P22） |
|----------|---------------------------|------------------------------|------------------------------------|
| 流量调节范围 | 0-200 L/min（0.6 MPa） | 0-150 L/min | 0-180 L/min |
| 重复精度 | ±3%（10次测量） | ±8% | ±5% |
| 单向阀响应时间 | 12 ms | 25 ms | 18 ms |
| 工作温度 | -10°C~+60°C | 0°C~+60°C | -5°C~+50°C |
| 安装扭矩要求 | 15 N·m（推荐） | 20 N·m | 18 N·m |
| 防松结构 | 自锁旋钮 + 弹簧垫圈 | 普通旋钮 | 防松螺母 |
| 价格指数（以1为基准） | 1.2 | 0.7 | 1.0 |
核心优势：
1）流量调节线性度达0.98（实测数据），在50-150 L/min常用区间内，每圈旋钮调节对应流量变化均匀。
2）单向阀采用锥面密封结构，反向截止时泄漏量＜0.1 L/min（0.6 MPa测试压力），达到ISO 1179-2 A级密封要求。
3）QS-8快插接口拔插力仅25 N，气管安装后密封环径向压缩量0.3 mm，避免气管脱落。
4）阀体经过96小时中性盐雾测试（ISO 9227），无红锈产生，适应潮湿气动环境。
5）旋转力矩在0.05-0.2 N·m之间，操作手感清晰，适合频繁调节工况。
选型与使用注意事项：
1）确认系统最大工作压力不超过该阀额定压力1.2 MPa（实测爆破压力3.5 MPa，安全系数2.9）。
2）气管插入深度应确保至环槽底部，否则密封失效导致流量波动超±5%。
3）节流调节时应先松开锁紧螺母，调节到位后以0.5 N·m扭矩锁紧，避免损伤螺纹。
4）用于排气节流时，单向阀方向必须指向气缸，否则气缸无法排气。
5）环境温度高于50°C时需降额使用，每升10°C允许最大流量降低8%。
6）定期（每200万次循环）检查阀芯磨损，当流量调节曲线出现阶梯状突变时需更换。
常见问题解答：
1）节流阀旋钮调节后流量不随旋钮位置线性变化怎么办？
检查旋钮是否未锁紧导致漂移，或者阀芯密封O形圈破损（更换周期建议50万次）。实测数据显示90%的线性突变由密封圈变形引起。
2）该阀能否用于真空系统？
不推荐，其单向阀结构在负压工况下反向密封压差不足，实测在-0.08 MPa真空度时泄漏量达3 L/min，仅适合正压系统。
3）气管在快插接口处频繁脱落如何解决？
确认气管外径8-0.1 mm范围内，且端面垂直切割。若使用聚氨酯气管，需加装防脱卡套；实测尼龙12气管在50 N拉力下未脱落。
4）节流阀安装方向有要求吗？
需要保证阀体上箭头方向与气流方向一致，反向安装会导致单向阀无法开启，系统压力升至设定值后阀体可能破裂（实测反向安装时耐压降至1.0 MPa）。
5）长期使用后流量值逐渐下降是什么原因？
压缩空气中含有的水分和杂质在节流锥面形成沉积物。建议在阀前加装5 μm过滤器，并每6个月用异丙醇超声波清洗节流组件15分钟。
