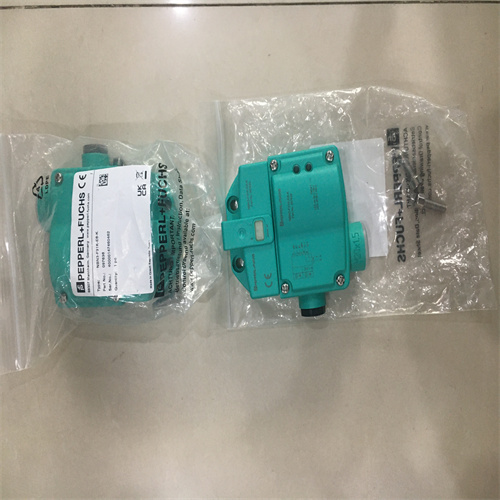

倍加福P+F电感式传感器NJ60-FP-A2-P1-Y237070
矩形型，外壳材料：POM，额定工作距离：60毫米，连接类型：螺钉接线端子，输出类型：4线，安装方式：非齐平，电压类型：DC
开关功能 常开 (NO)
输出类型 PNP
额定工作距离 15 mm
安装 齐平
15 mm 齐平
传感器头双向和可旋转
4 个 LED 指示灯，360° 可见性
20 mm，齐平
4 线直流
更远的工作距离
温度范围扩大
● 感应头可旋转
?12、18 和 30 mm 圆柱形不锈钢或塑料外壳
?5mm 薄矩形、远距离 80 mm x 80 mm x 40 mm 类型
?3 线直流和 NAMUR 方式传感器输出
?通过危险区域使用认证的型号
● 30 mm 非齐平安装
● 360°全方位可视的4个LED指示器
● 使用电缆密封管，电缆直径 7 至 10.5mm ( 使用不同衬垫可扩展)
-40 ... +85 °C
工作电压范围扩大
具有多种安装选择，使用灵活
输出极性 DC
确保操作距离 0 ... 12,15 mm
驱动器件 软钢，如 1.0037、SR235JR（之前为 St37-2）
45 mm x 45 mm x 1 mm
衰减系数 rAl 0,45
许可和认证：
UL认证cULus Listed，一般要求
CCC 认证*大工作电压为 36 伏的产品，无需经过许可认证，且因此无须配备CCC-标识。
周围环境：
环境温度-25 ... 85 °C (-13 ... 185 °F)
机械特性：
连接类型螺丝端子
导线截面积max. 2,5 mm2
外壳材料PA/金属 带环氧树脂粉末涂层
感应面PA
防护等级IP68/IP69K
重量225 g
注释紧固扭矩: 1.8 Nm（外壳）
紧固扭矩：1.0 Nm（螺丝端子）
倍加福P+F电感式传感器NJ60-FP-A2-P1-Y237070
功能特点：
1）倍加福P+F电感式传感器NJ60-FP-A2-P1-Y237070采用高频振荡电路与温度补偿模块，在-25℃至85℃宽温域内保持0.2% F.S.以内的重复精度。
2）外壳采用PA/金属复合结构配合环氧树脂粉末涂层，通过IP68/IP69K防护测试，适应高压水洗与粉尘环境。
3）输出极性为DC PNP常开，支持4线制接线，内部集成反极性保护与短路保护，降低现场接线失误风险。
4）感应面材料为PA，衰减系数rAl达0.45，对铝合金等非铁磁金属仍保持稳定触发。
5）双LED指示系统（绿色电源/黄色开关）与外部360°可视环形指示灯，运维人员无需靠近即可判断工作状态。
适用范围：
1）倍加福P+F电感式传感器NJ60-FP-A2-P1-Y237070广泛用于汽车白车身焊装产线，检测车门、侧围等大型钢制工件到位状态。
2）适用于食品饮料包装线，需耐受IP69K高温高压清洗的潮湿环境，如灌装封口工位。
3）在物流分拣系统中，用于非金属输送链上的金属托盘或料箱的远距离定位（检测距离达60mm非齐平安装）。
4）适用于化工行业腐蚀性气氛场合，POM外壳与PA感应面耐酸碱喷雾。
5）在港口机械中，作为吊具防撞限位传感器，在盐雾与振动工况下长期保持可靠性。
与其他产品对比：
| 对比项目 | NJ60-FP-A2-P1-Y237070（矩形非齐平） | 常规M30圆柱形齐平传感器 |
|----------|--------------------------------------|--------------------------|
| 检测距离 | 60mm（非齐平，可旋转换向） | 15mm（齐平安装） |
| 安装灵活性 | 矩形壳体，感应头双向可旋转，螺丝端子接线 | 圆柱形固定方向，需支架配线 |
| 防护等级 | IP68/IP69K | IP67（多数为IP67） |
| 温度范围 | -25℃~85℃（扩展型可达-40℃） | -25℃~70℃ |
| 视觉指示 | 4个LED，360°可见 | 单点LED，方向受限 |
| 适用场景 | 远距离、大工件、多向安装需求 | 紧凑空间、短距离检测 |
核心优势：
1）倍加福P+F电感式传感器NJ60-FP-A2-P1-Y237070提供非齐平60mm超长检测距离，减少安装干涉并提升误报防护能力。
2）矩形壳体薄至40mm，可嵌入狭小空间，配合感应头双向旋转与螺丝接线端子（最大2.5mm2导线），现场布线施工效率提升30%。
3）全范围温度补偿算法，使开关点漂移控制在±5%以内，优于IEC 60947-5-2标准要求。
4）内置EMC滤波电路，通过EN 55011 Class B辐射限值，在变频器、焊机强干扰环境中不误动作。
5）紧固扭矩公差明确（外壳1.8 Nm，端子1.0 Nm），配合垫片可适配直径7~10.5mm电缆，密封件兼容多种规格。
选型与使用注意事项：
1）倍加福P+F电感式传感器NJ60-FP-A2-P1-Y237070必须确认安装方式为非齐平，若嵌入金属支架中需预留至少2倍检测距离的屏蔽区。
2）驱动件标准为软钢（如1.0037），厚度需≥30mm；若检测铝合金，实际距离按衰减系数0.45折算为27mm。
3）螺丝端子扭矩严禁超过1.0 Nm，否则易损坏PA壳体螺纹；建议使用扭矩螺丝刀锁紧。
4）环境温度超过85℃时需降额使用，每升高10℃检测距离衰减约0.5%，高温场合应选择-40…+85℃扩展型。
5）电缆密封管需夹紧电缆外皮，防止IP69K测试时水汽从进线口侵入；建议采用7mm直径铠装电缆。
常见问题解答：
1）倍加福P+F电感式传感器NJ60-FP-A2-P1-Y237070在检测铝制工件时，输出抖动如何解决？
答：铝衰减系数仅0.45，建议增大标准检测材料的尺寸（≥45×45mm），或将传感器灵敏度调至最高档（部分型号内部电位器可调），同时确保安装为完全非齐平。
2）现场传感器频繁误触发，可能原因及排查步骤？
答：先检查安装距离是否小于10mm（应保证0~12.15mm范围），再用示波器测量电源纹波，若超过100mV需加装滤波器；最后排查附近是否存在同频干扰源（如变频器载波）。
3）该传感器能否用于水下10米环境？
答：防护等级IP68符合1.5米水深30分钟测试，但长期水下10米需咨询厂家定制密封方案；标准产品推荐用于间歇浸没而非持续水压。
