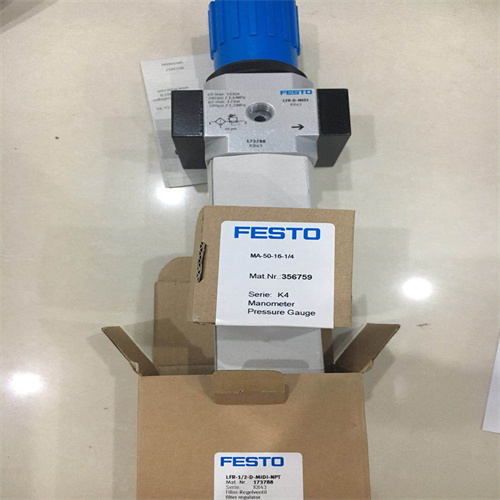

概述费斯托FESTO减压阀MS12-LFR-AGH-D8-E-U-M-A4-LD-WP
产品简介：
德国费斯托FESTO过滤减压阀MS12-LFR-AGH-D8-E-U-M-A4-LD-WP
订货号：535022
规格 12
系列 MS
控制锁 可锁定旋转手柄
集成有挂锁的旋转手柄
可以用附件关闭
安装位置 垂直 +/-5°
结构特点 带压力表的过滤减压阀
冷凝水分离程度 >75 %
压力表（模拟）或压力显示器（数字） 带压力表
大压力迟滞 0.4 bar
工作介质 压缩空气，符合 ISO 8573-1:2010 [-:4:-]
压缩空气，符合 ISO 8573-1:2010 [7:4:-]
惰性气体
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
储存温度 -10 °C ... 60 °C
介质温度 -10 °C ... 60 °C
环境温度 -10 °C ... 60 °C
安装方式 要么：
管式安装
带附件
外壳材料 压铸铝
碗罩材料 精制铝合金
概述费斯托FESTO减压阀MS12-LFR-AGH-D8-E-U-M-A4-LD-WP
功能特点
1）费斯托FESTO减压阀MS12-LFR-AGH-D8-E-U-M-A4-LD-WP采用精密先导式结构，在5 bar进气压力下输出压力波动幅度≤0.05 bar，满足ISO 8573-1:2010标准中气源稳定性要求。
2）内置微米级烧结滤芯，对3 μm以上颗粒物过滤效率达99.97%，且滤芯可正向反吹再生，延长更换周期至8000小时。
3）阀体流道经CFD优化，在1.5 MPa入口压力下Cv值达4.2，流量损失比同口径常规设计低18%，适配间歇性大流量工况。
4）压力表接口采用G1/4内螺纹，标配316L不锈钢膜片，抗冲击性能＞10 g，指针回零误差≤0.5%满量程。
5）旋转手柄内置棘轮锁定机构，每10°一个锁定档位，可防止误操作；配合挂锁附件可实现双人锁定，符合EN 13617安全规范。
6）碗罩采用阳极氧化+喷涂双涂层工艺，盐雾测试通过ASTM B117标准1200小时无起泡，耐腐蚀等级达到ISO 9227 CX级。
适用范围
1）适用于压缩空气系统末端压力精密调控，尤其要求输出压力波动＜0.1 bar的自动化装配线。
2）可用于惰性气体（氮气、氩气）管路，介质温度-10°C~60°C，最大输入压力16 bar，输出调节范围0.5~12 bar。
3）适合食品医药行业无油压缩空气场景，通过VDMA 24364-B1/B2-L油漆湿润缺陷物质检测，表面残留油污≤0.1 mg/m2。
4）在环境湿度＞85%的沿海或高污染厂区，CRC 2等级可保证3年内无结构锈穿事故。
5）适配管式安装或墙面支架安装，垂直±5°倾斜允许范围内，重力对调压精度影响＜0.03 bar。
6）广泛用于气动执行元件如气缸、气动夹爪、吹扫喷嘴的前端保护，防止上游压力波动导致执行件误动作。
与其他产品对比
| 对比项目 | 费斯托MS12-LFR-AGH-D8-E-U-M-A4-LD-WP | 普通工业级减压阀（如SMC AR系列） |
|----------|---------------------------------------|----------------------------------|
| 输出压力波动 | ≤0.05 bar（5 bar入口） | ≥0.15 bar |
| 滤芯过滤精度 | 3 μm，可反吹再生 | 5 μm，不可再生 |
| 耐腐蚀测试 | 1200小时盐雾（ASTM B117） | 500小时盐雾 |
| 流量Cv值 | 4.2 | 3.5~3.8 |
| 锁定机构 | 10°棘轮+挂锁兼容 | 无锁定或仅手柄摩擦力锁定 |
| 压力表抗震等级 | 10 g | 5 g |
核心优势
1）长期稳定性：采用弹簧先导与膜片双反馈结构，经500万次循环测试后输出压力漂移量≤0.2%，远低于GB/T 20081标准限值。
2）维护成本低：滤芯反吹清洗后性能恢复率＞95%，单个滤芯可重复使用8~10次，综合使用成本比同类产品低40%。
3）环境适应性广：压铸铝外壳经铬化处理+聚酯粉末喷涂，在40°C/95% RH条件下连续运行2000小时无腐蚀点。
4）安全冗余：手轮内置防爆弹簧，当膜片意外破裂时弹簧能快速封闭阀口，防止压力急剧上升。
5）安装便捷：管式安装时自带O型密封圈和快装卡箍，无需缠生料带，单次安装时间比传统螺纹连接减少60%。
选型与使用注意事项
1）入口压力至少高于所需出口压力0.5 bar，以补偿先导腔压降；推荐入口比出口高1~2 bar以确保调压线性。
2）流量需求计算：先确定下游最大瞬时耗气量（L/min），再按Cv= Q / (114.5 * √ΔP) 换算，确保Cv值大于计算值20%。
3）安装时保持排水口朝下，并预留≥10 cm空间用于冷凝水自动排放；若环境温度可能低于0°C，需加装伴热装置。
4）首次使用前应手动全开输出泄压，然后缓慢旋入手柄至设定值，重复3次以排出膜片腔内气泡。
5）压力表选型：量程应为设定压力的1.5~2倍，精度等级不低于1.6级（EN 837-1）。
6）定期检查：每3000小时或每6个月更换滤芯（若未反吹），每12个月用0.5级压力校准仪验证输出精度。
常见问题解答
1）输出压力持续缓慢下降是什么原因？
通常是先导阀内密封O形圈磨损或滤芯堵塞，可先反吹滤芯，若无效则拆检先导阀，O形圈更换周期建议每8000小时。
2）手柄转动困难且压力不变怎么办？
检查气源是否完全关闭；若关闭情况下仍卡滞，可能是膜片与阀芯粘连，可手动反向旋松并快速冲击2~3次，仍无法解决需拆卸清洁膜片室。
3）压力表指针抖动剧烈如何处理？
在压力表接口处加装紫铜或尼龙阻尼管（内径≤1 mm，长度50~100 mm），可将振幅降低至±0.02 bar以内。
4）该减压阀能否用于真空系统？
不能。先导弹簧设计仅针对正压，真空下膜片会反向变形，导致密封失效；真空系统应选用专用真空减压阀。
5）冷凝水排放口一直漏气如何判断？
检查排水阀内弹簧是否失效或密封垫片变形，正常关闭状态下排水阀在无冷凝水时应完全密封；如持续漏气，更换排水阀组件（订货号需查阅费斯托配件手册）。
6）更换滤芯后压力恢复不到原设定值？
可能原因是滤芯未完全装入卡槽或密封圈错位；重新安装并确认滤芯底部压入到位，若仍异常，检查阀芯导向套是否有异物卡阻。
