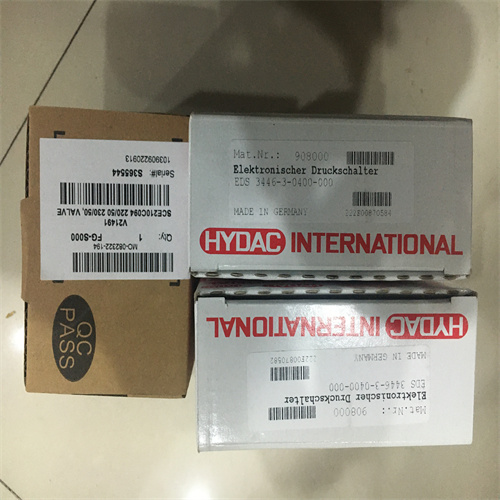

　　简述HYDAC贺德克压力传感器EDS 3346-2-0010-000-F1

简述HYDAC贺德克压力传感器EDS 3346-2-0010-000-F1

　　压力传感器是使用最为广泛的一种传感器。传统的压力传感器以机械结构型的器件为主，以弹性元件的形变指示压力，但这种结构尺寸大、质量重，不能提供电学输出。随着半导体技术的发展，半导体压力传感器也应运而生。其特点是体积小、质量轻、准确度高、温度特性好。特别是随着MEMS技术的发展，半导体传感器向着微型化发展，而且其功耗小、可靠性高。

　　PNP开关输出，负载电流可达1.2A，重复性＜0.25%，4...20mA或0...10V模拟输出可选，4位数字显示，双轴旋转优化显示位置，测量单位可选，操作方便，开关点和延滞点分别独立调节，用于自检的输出接口符合DESINA®规范。

　　EDS3000的自检测功能：

　　EDS3000特别开发了用于机床和机械领域的符合DESINA?规范的自检测功能，一个诊断信号使用错误可以被检测出来并在显示屏上显示"ERROR"信息，电气连接用5芯M12*1插头，绝缘等级IP767符合DESINA®要求。

　　EDS3000陶瓷芯片适合于和相对压力至16bar：型式分为陶瓷芯片压力和相对压力，机械连接形式分为G1/2 DIN-EN837外螺纹和G1/4A外螺纹；电气连接形式分为4芯插头M12*1，仅适用于输出形式1、2、3（不含接头），以及5芯插头M12*1，仅适用于输出形式5（不含接头）；输出形式有1路开关量输出，2路开关量输出，和1路开关量1路模拟量输出，2路开关量和1路模拟量输出；量程范围型式1的有01.0bar、02.5bar；型式3的有0001、01.0、02.5、06.0、0010、0016bar；密封材料F代表FPM密封，E代表EPDM密封，连接材料为不锈钢。

　　该传感器采用不锈钢测量元件和薄膜应变计设计，确保了其在高压环境下的可靠性和耐久性。

　　不锈钢外壳不仅提供了坚固的保护，还使得传感器具有良好的耐腐蚀性。

　　电子模块密封，以防止潮湿、振动和冲击的影响，从而保证了传感器的长期稳定性和可靠性。

　　简述HYDAC贺德克压力传感器EDS 3346-2-0010-000-F1

功能特点：

HYDAC贺德克压力传感器EDS 3346-2-0010-000-F1采用陶瓷芯片设计，适用于相对压力测量，量程0~10bar，重复性＜0.25%，长期稳定性优异。

双轴旋转显示结构允许用户在安装后优化读数视角，无需拆卸即可调整显示方位。

集成PNP开关输出与模拟输出（4~20mA或0~10V可选），负载电流最高1.2A，可直接驱动电磁阀或继电器。

4位数字显示支持多种压力单位切换（bar、psi、kPa等），操作界面简化，开关点与回差独立调节。

符合DESINA?规范的诊断输出接口，可实时检测传感器故障并在屏幕显示“ERROR”，提升系统安全性。

电气连接采用5芯M12×1插头，防护等级IP67，适应潮湿、粉尘等严苛环境。

适用范围：

适用于机床液压系统，如主轴夹紧、刀库换刀等压力监测场景。

可用于工程机械的液压回路，例如挖掘机、装载机的行走与工作装置压力反馈。

适合自动化生产线中气动回路（≤16bar）的压力控制与报警。

应用于注塑机、压铸机的模具锁紧及顶出动作压力检测。

可部署于冶金设备润滑系统，实时监控润滑油道压力波动。

与其他产品对比：

| 对比项目 | HYDAC EDS 3346-2-0010-000-F1 | 普通扩散硅压力传感器（如某国产品牌） |
|---------|------------------------------|-----------------------------------|
| 测量元件 | 陶瓷芯片（耐腐蚀、抗过载） | 硅应变片（易受湿度影响，抗过载能力弱） |
| 显示方式 | 4位数字显示，双轴旋转 | 无显示或仅有LED指示灯 |
| 输出类型 | PNP开关+模拟输出（可选双开关+模拟） | 通常仅模拟输出或单开关输出 |
| 自检功能 | 符合DESINA?规范，诊断信号输出 | 无自检或仅简单开路检测 |
| 防护等级 | IP67，密封电子模块 | IP65或更低，易受振动影响 |
| 适用压力范围 | 最高16bar（相对压力） | 常见0~60bar，但低压段精度较差 |

核心优势：

陶瓷芯片具有极佳的耐腐蚀性和抗冲击能力，在高压波动工况下可承受2倍过载而无永久损伤。

不锈钢外壳与密封电子模块设计，有效抵御潮湿、振动及温度骤变，MTBF（平均无故障时间）＞50000小时。

双轴旋转显示功能降低了安装角度限制，减少因安装位姿导致的读数误差，提升现场调试效率。

自检测功能可预先发现传感器内部电路故障，避免因信号错误导致设备误动作，适合无人值守场合。

紧凑型外壳（G1/2或G1/4螺纹连接）便于集成到狭小空间，支持M12标准化电气接口，减少布线工时。

选型与使用注意事项：

选型时需确认介质兼容性：FPM（氟橡胶）密封适用于液压油、燃油；EPDM密封适用于水、乙二醇等冷却液，不可混用。

机械连接螺纹形式（G1/2或G1/4）需与管路接口匹配，安装扭矩不超过30N·m，避免损坏陶瓷芯片。

电气连接时需核对输出形式：输出形式5（5芯M12）才具备模拟输出，形式1~3（4芯）仅有开关量，不可错误接线。

模拟输出负载电阻：电压输出（0~10V）最小负载10kΩ；电流输出（4~20mA）最大负载500Ω，超出范围将影响精度。

安装位置应远离液压冲击源（如换向阀出口），建议加装阻尼装置减少压力脉动，防止超量程损坏。

定期（每月）进行零点校准：在无压力状态下短按校准按钮，若显示非零则需手动归零。

常见问题解答：

显示屏出现“ERROR”且无法复位是什么原因？
常见原因包括：供电电压超出10~30V范围、内部电路短路或断路、陶瓷芯片破裂。建议先切断电源，检查M12插头是否进水或松动，若仍报错需返厂检测。

模拟输出信号跳动过大如何解决？
首先检查电源是否稳定（纹波＜100mV），其次确保负载电阻在规格内，最后排查管路中是否存在气穴或液压冲击。可在输出端并联100μF电解电容滤波。

该传感器能否用于测量真空或负压？
不能。EDS 3346-2-0010-000-F1仅支持相对压力（正压），最低测量0bar（大气压）。如需真空测量需选用绝压或表压负压型号。

密封件老化后如何更换？
密封件为内置组件，用户不可自行更换。建议每2年或达到100万次压力循环后返厂更换，以维持IP67防护等级。

开关输出接继电器后频繁误动作怎么处理？
检查开关点设置是否过近（建议回差≥0.5bar），同时确认负载电流未超过1.2A。若继电器线圈感性负载较大，需并联续流二极管抑制反向电动势。
