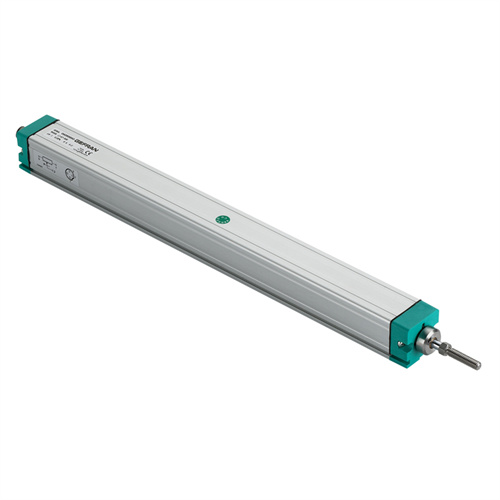

GEFRAN杰弗伦直线位移传感器
PS-20-B-0-472 0000X000X00
静电干扰和调频干扰很容易使电子尺显示数字跳动。设备的强电线路与电子尺的信号线分开线槽。电子尺应使用强制接地支架，且使电子尺外壳（可测量端盖螺丝与支架之间的电阻，应小于1Ω电阻）良好接地，信号线使用屏蔽线，且在电箱的一端应予将屏蔽线接地。静电干扰时，一般万用表的电压测量非常正常，但就是显示数字跳动；高频器干扰时其现象也一样。验证是不是静电干扰，用一段电源线将电子尺的封盖螺丝与机器上某一点金属短接即可，只要一短接，静电干扰立即消除。
通用滑块导电塑胶膜系列，有效行程75mm～3000mm，两端均有4mm缓冲行程，精度0.05%～0.02%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP54（向下安装时为IP57），DIN430650标准插头插座，可以适用在大多数通用场合，特别是长度方向受到限制，对中较困难的场合；拉杆配合球头具有10mm自动校正功能，允许极限运动速度为10m/s。
直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。将传感器用作分压器可限度降低对滑轨总阻值性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。
GEFRAN杰弗伦直线位移传感器
功能特点：
1）GEFRAN杰弗伦直线位移传感器采用双轴承导向结构，显著消除径向间隙对重复定位精度的影响，确保长期运行的稳定性。
2）内置过压与反极性保护电路，耐受工业现场±30V浪涌冲击，降低电路损坏风险。
3）工作温度范围扩展至-40°C～+125°C，通过1000小时盐雾测试，适应高湿、高温及低温环境。
4）提供模拟（0-10V、4-20mA）与数字（SSI、SPI）多输出模式，便于与PLC及运动控制器直接匹配。
5）滑刷采用贵金属合金材质，触点压力恒定，经1000万次往复试验后线性偏差仍小于0.01%。
6）端子盒内集成滤波电容，减少电源纹波对输出信号的干扰。
适用范围：
1）数控机床：用于刀塔定位、工作台行程反馈，满足高速切削时0.1mm级精度需求。
2）注塑机：检测射胶螺杆位移，闭环控制保压过程，提高制品尺寸一致性。
3）木工机械：推台锯、封边机的直线导向测量，耐受木屑粉尘环境。
4）纺织机械：纱线张力调节器中的活套辊位置监测，响应速度优于5ms。
5）液压缸行程监控：冶金、港机领域油缸伸缩量实时反馈，配合密封设计防止液压油渗入。
6）自动化装配线：机器人第七轴、直角坐标机械臂的直线位移闭环。
与其他产品对比：
| 对比项目 | GEFRAN杰弗伦（导电塑料） | 磁致伸缩传感器 | 拉线式传感器 |
|----------|--------------------------|----------------|--------------|
| 测量原理 | 接触式滑片电阻分压 | 非接触式波导 | 拉绳+编码器 |
| 工作寿命 | ＞1000万次（滑刷磨损） | 理论无限（无接触） | 约500万次（拉绳疲劳） |
| 安装难度 | 需导向对齐，拉杆球头自动补偿 | 需保证测杆平行，对中要求高 | 需预留拉线空间，易受空间限制 |
| 抗污染能力 | IP54/IP57，密封较好 | 非接触，抗污能力强 | 拉线孔易进灰尘，影响回缩 |
| 成本（相对） | 中等 | 高（约为杰弗伦2-3倍） | 低 |
| 典型应用 | 通用工业场合，对中困难场景 | 高精度、高速、长寿命场合 | 大行程、低精度要求场合 |
核心优势：
1）全球主流品牌，市场保有量超200万支，备件供应周期短（标准型号3-5个工作日）。
2）支持非标定制：行程可在75mm～3000mm范围内任意裁切，输出信号可按协议定制。
3）通过CE、RoHS及UL认证，满足出口及高危行业安全标准。
4）滑片与电阻膜之间采用多点接触设计，降低接触电阻波动，输出噪声低于10mVp-p（5V基准）。
5）外壳采用硬质阳极氧化，硬度达HV400以上，耐刮擦及化学溶剂腐蚀。
6）配备自动电气接地功能，无需额外接地线即可通过安装支架实现等电位连接。
选型与使用注意事项：
1）机械接口确认：拉杆螺纹及球头规格需与设备安装孔匹配，推荐使用M4×10或M5×12内六角螺钉固定。
2）负载匹配：传感器输出端所接仪表或PLC输入阻抗应≥10kΩ，避免分压效应引起非线性误差。
3）安装对中偏差：拉杆球头允许10mm角度自动校正，但安装时应尽量使运动方向与传感器轴线夹角≤3°，否则加速磨损。
4）电源要求：推荐使用24VDC±10%稳压电源，纹波≤50mVrms，且与变频器、伺服驱动器电源隔离。
5）线缆布线：信号线（双绞屏蔽）与动力线间距≥200mm，屏蔽层单端接地于电箱PE排，接地电阻≤1Ω。
6）定期维护：每6个月用无水乙醇清洁滑轨表面，检查滑刷触点颜色，如发黑则需更换。
常见问题解答：
1）传感器输出值跳跃，但万用表电压测量稳定，可能原因是什么？
答：可能是屏蔽层接地不良或与强电线路平行敷设。建议检查屏蔽层是否单端可靠接地，并确认信号线与动力线间距＞200mm。
2）如何判断滑刷是否已到寿命终点？
答：当输出线性度偏差＞0.05%FS且无法通过清洁改善时，或滑刷触点表面出现明显凹坑，需更换滑刷组件。
3）能否在有强磁场环境中使用？
答：可以，导电塑料传感器不受恒定磁场影响（如永磁体），但应避开交变强磁场（如电焊机电缆附近），否则会引入工频干扰。
4）安装后零位偏移如何校正？
答：将滑片移至机械零位，调整传感器安装位置使输出为0V或4mA；若无法机械调整，可在控制器侧设置偏移量补偿。
5）传感器长期存放需要注意什么？
答：存放环境温度0～40°C，相对湿度＜80%，无腐蚀性气体，滑轨表面涂抹防锈油并用防尘袋密封。
